ESR METAR - MAKEDONAC

[kisko]

Cek maloooooooo,zar nije bolje da ima analognu skalu "Od nekog VU metra"ko moj Pa kad krene kazaljka a ti samo buljis u njoj i to je to Ja sam za ovih mnogo godina rada od kada imam ESR stigao do savrsenstva da mogu da prepoznam koji elektrolit nije dobar pa makar bili i od 1000mf jer bas kod njih i 2mm na skalu mnogo znace

Nema to veze jer za rad sa bilo kojim ESR-metrom je potrebna mala praksa da bi uvideo razlike izmedju onog 10uF/10V i onog 10uF/100V ,kod mene su te razlike memorisane u PIC(tj parametri) ali je opet potrebno malo vezbe sa njim,pokupis 50-tak starih i novih pa uporedis,Po meni je svaki ESR dobar(bolji nego nikakav ) samo ako ste navikli da radite sa njim i da uocavate te razlike kada je isti kapacitet u pitanju a razlicit V i ESR.
Uostalom nekad sam koristio obican analogni pa kad merim elko i kad se vrati skroz na nulu i krene sam ponovo kao da se puni,znao sam da nevalja ali naravno da to nije bilo to.

[miodrag popovic]

samo da podsjetim kog mrzi da cita sve
ovdje je slika za zujalicu da se doda na ESR
viewtopic.php?p=60124#p60124

am-an nema gledanja u ESR koristimo uvce svira-ne svira cesto dovoljno za brzu konstataciju kvara
naravno i kazaljka/unimer digitalni ostaje u igri za preciznija ocitavanja
naravno kao sto je vec kontatovano najbitnije da majstor zna da se koristi sa alatom koji poseduje

[fanzo]

nešto se smirila ova tema ...

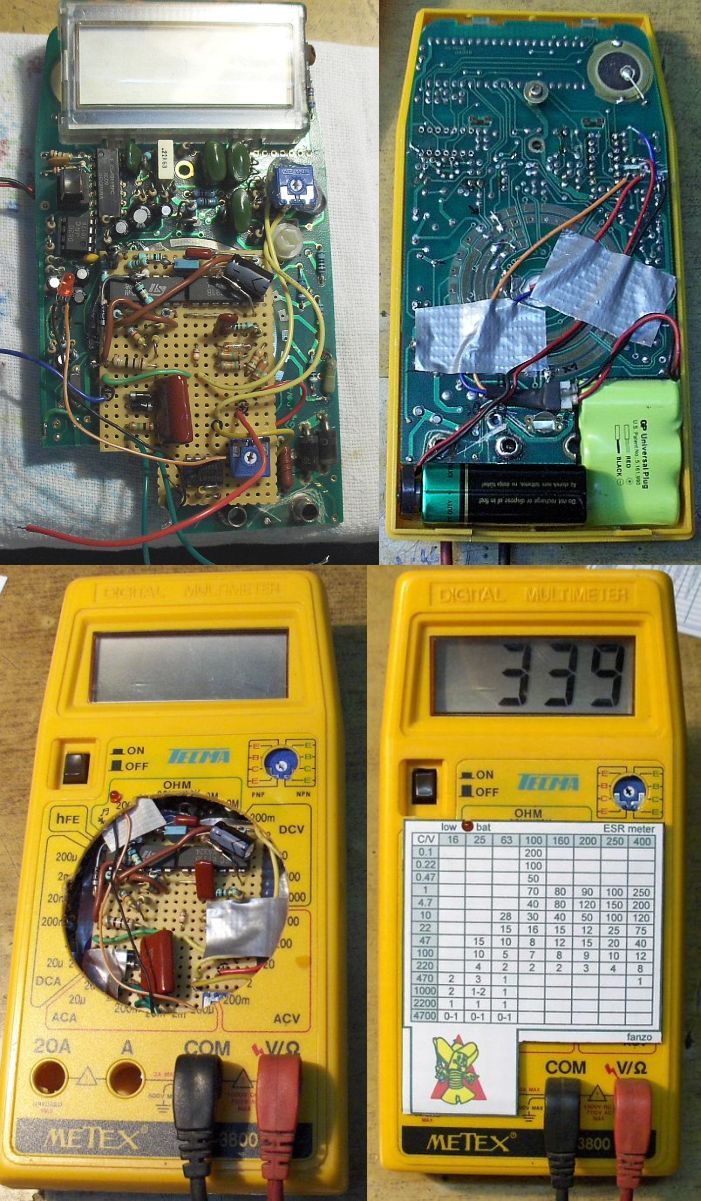

Završio sam ubacivanje ESRa u digitalca nemojte da se smejete ..bilo mi je dosadno ovih dana.
Slika dole, šemica... je dodatak na ESR za indikaciju istrošene baterije. Ja koristim 3 ćelije od 1.2V i posle ih napunim u telefonu ..moralo se dve baterije u digitalac staviti. ... čak i pišti ispod 40

EDIT 2016.g.
ESR pogoni sada jedna baterija li-ion 18650 iz laptopa i punjač je ubačen u kutiju zajedno sa ESR, punim ga na mikro USB.
Na linku ispod je punjač za jednu li-ion ćeliju sa mikro USB konekcijom:

Kod: Označi sve

https://www.aliexpress.com/item/Useful-5V-1A-Micro-USB-Battery-Charging-Protection-Board-Charger-Module-for-18650-Lithium-Rechargeable-Li/32809841815.html?spm=2114.search0104.3.321.6ce88ef62tOhM2&ws_ab_test=searchweb0_0,searchweb201602_5_10065_10068_319_10059_10884_317_10887_10696_100031_321_322_10084_453_10083_454_10103_10618_10307_538_537_536,searchweb201603_51,ppcSwitch_0&algo_expid=cd39b257-ac4d-4de5-9b67-b8719c4cbeef-45&algo_pvid=cd39b257-ac4d-4de5-9b67-b8719c4cbeef

[Stolle]

Aa...biće na visokom mestu u BUDŽ temi.

[fanzo]

Slučajno sam pronašao u aswo ESR instrument >> ESR60 ELKOTESTER 2889314 Sa ovim podacima ga možete pronaći i skinuti pdf uputstvo sa Aswa.
Cena prava sitnica 95€+pdv

[mesecar]

natrcao sam na neki merac kapaciteta + esr metar sa mikrokontrolerom, napravio sam plocicu i tu stao, nemam vremena da ga zavrsim i testiram. Mozda to bude radilo a cena je daleko ispod ovih 95e

[kisko]

.dosta dobar i efikasan ako je iz casopisa INFOELEKTRONIKA ja sam ga napravio par meseci pre nego sto je izasao tamo jer su trazili savet od kolege kako i sta,imali su samo ideju,on je dovrsio i dao je i meni PCB i PIC sa osnovnim podacima,softverom a sve ostalo se kasnije kalibrise....naravno ako je taj uredjaj u pitanju dosta dobar i efikasan ESR

[mesecar]

.dosta dobar i efikasan ako je iz casopisa INFOELEKTRONIKA ja sam ga napravio par meseci pre nego sto je izasao tamo jer su trazili savet od kolege kako i sta,imali su samo ideju,on je dovrsio i dao je i meni PCB i PIC sa osnovnim podacima,softverom a sve ostalo se kasnije kalibrise....naravno ako je taj uredjaj u pitanju dosta dobar i efikasan ESR

Nije odatle, sa nekog ruskog sajta. Ne znam za to iz INFOELEKTRONIKE, znas li u kom broju je izaslo?

[kisko]

Nemoj me drzat za rec ali mislim da je br.88 i super je za merenje od 1uF pa do 10.000uF,imas na displeju i ESR i kapacitet.
Evo nadjoh na njihovom sajtu br,83 http://www.infoelektronika.net/casopis/ ... tronika/83

Ovo je taj http://www.fanzo.org/forum/viewtopic.php?p=71024#p71024

[fokus]

Ovo je kupljeni.

Da li ima sanse da se popravi ovaj instrument,sve sto stavim na ispitivanje pokazuje kratak spoj(crvena i zelena zajedno).Ne znam koje je kolo i tranzistori unutra.

[Stolle]

Ostrugano i kod mene.

[rubin_miki]

ovako nesto??

[mesecar]

Da li ima sanse da se popravi ovaj instrument,sve sto stavim na ispitivanje pokazuje kratak spoj(crvena i zelena zajedno).Ne znam koje je kolo i tranzistori unutra.

mozes li da slikas ESR, jos bolje unutrasnjost.

[fokus]

Ima slika u stolletovom postu na prvoj stranici
viewtopic.php?p=10595#p10595

[mesecar]

Naslovu: ESR METAR

Ima slika u stolletovom postu na prvoj stranici
viewtopic.php?p=10595#p10595

kolo je LM324, Q1 bi trebalo da je neki PNP tranzistor, na primer BC557, BC558, Q2 moze da se stavi BC547C (ili BC548C), trece je stabilizator LM780* (ne znam da li ima 7806 u TO92 kucistu, tako neki stabilizator ispod 9V).
Cesto postoji i kombinacija Zener + obicna dioda na red koja ide u bazu ovog Q1 tranzistora, ona odredjuje prag provodjenja (kratkog spoja). Mislim da je u ovom slucaju konstruktor uz zenericu dodao jedan od ovih trimera.
Ukoliko se neko od ljudi koji proizvode ovaj ili slican instrument bude bunio zbog ovog mog posta, obrisacu ga.

[BD-electronic]

evo jedno iskustvo i pitanje, sa mojim ESR metrom kupljenim od proke skoro, radi on ok sve samo eko od 1µF ili 2.2 µF uvjek pokaže da nevalja bio on nov ili ne .
Jel imao ko tu situaciju. ovo je iz za proku pitanje.

[zozontv1]

evo jedno iskustvo i pitanje, sa mojim ESR metrom kupljenim od proke skoro, radi on ok sve samo eko od 1µF ili 2.2 µF uvjek pokaže da nevalja bio on nov ili ne .
Jel imao ko tu situaciju. ovo je iz za proku pitanje.

Možda su to vrednosti izvan njegovog ''mernog'' područja?

[Proko]

I jeste i nije izvan opsega...
Impedanca idealnog kondenzatora na mernoj frekvenciji (oko 300 KHz) je 0,5 ohma. Moji instrumenti pokazuju da je dobar kondenzator koji ima manju ukupnu impedancu od 3 ohma. Znači da tvoj kondenzator od 1uF ima ESR više od 2,5 ohma, što je dozvoljeno samo za kondenzatore za viši napon, tj. oni imaju veći ESR.
Radi provere izmeri nekoliko različitih blok kondenzatora od 1uF i manje.

[BD-electronic]

OK hvala na odgovoru da kad mjerim 2.2 mf sa većim naponom pokazuje crvenu lampicu ali sa 63 v. je ok

[chellawy]

radi , radi odlicno prokin ESR metar

nista bolje za brzi test yess
