Philips 32PHH4201/88 nema napajanja

[hobista]

LED TV
FIRMA: Philips
MODEL: 32PHH4201/88
CHASSIS: TPN16.2E LA
MAINBOARD:
PANEL:
T-CON BOARD:
SMPS: 715G7734-P01-000-002H

***************************************
SIMPTOMI
Ne radi napajanje. Ne radi standby led.
Kada sam otvorio pregoreo C9126 i R9101.
Zamenjeno C9126, R9101, Q9101, U9101, R9109, R9110, D9104, R9113, U9102 - ceo komplet koji se narucuje i menja osim osiguraca. C9126 stavljen od 3KV.

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
I dalje ne radi napajanje. U delu Cold nema nigde napajanja.
Ispitivao sam Standby kolo i posumnjao na Q8603. Skinuo sam ga i na opsegu unimera za ispitivanje dioda dobio CE - 2,4 (samo u tom smeru) i otpornost BE i EB od 73,4 K
Da li bi ovaj tranzistor mogao da bude problem ili sta da proverim?

Ne znam kako da postavim sliku seme

[Ribery]

A napajanje je koje? Šta znači ne radi napajanje? Napiši koje napone imaš a koje nemaš.

[Shizo]

Formulara treba obavezno popuniti, ako ne daješ ni toliko truda, onda nemoj ni da očekuješ truda ni od nas...

[hobista]

CHASSIS: S TPN16.2E LA
SMPS: 715G7734-P01-000-002H


Na Mosfetu Q9101 na Drain imam naoajanje 330V na Gait nesto manje od 1 V (sve u odnosu na masu).
Kolo U9101 na svim izvodima ima od 0,6 do 1,2 V. Vise puta proveravao okolne elemente unimerom.
Proveravao i Varistor - ok. Na ulaznom elektrolitu C9801 imam 330V. Na drugom delu ploce 'Cold' nemam nigde napon
Zato sam poceo da gledam kolo Standby i posumnjao na ovaj tranzistor

Usput - kako se postavlja slika na postu koji saljem?

[nec]

Kolo U9101 na svim izvodima ima od 0,6 do 1,2 V.

proveri zasto nemas VCC napon pin8 (koliko si siguran u ispravnost IC-a)

[alexa_pg]

...Usput - kako se postavlja slika na postu koji saljem?

Kad želiš da postaviš neku sliku u svoj post, treba kliknuti u donjem lijevom uglu na taster Attachments



Nakom taga pojaviće se taster Add files. Klikni na njega i izaberi sliku koju želiš postaviti.

[KASA1]

Kako bi tema bila kako treba, dopiši gore u obrazac podatke koji nedostaju (oznaku matične, panela),... ja sam dodao ono što smo dosad saznali.

Uzrok stradavanju ove mreže je vjerojatno mali plavi blok kond. 100pF/1KV (C9126) koji se razleti i onda ovako i strada hrpa smd komponenti oko PWM kontrolera i FET-a.
Radio sam dosta ovih napajanja ali nikad nije bilo potrebe za zamjenom tog tranzistora za koji si poslao upit (Q8603).
Kada pišeš pozicije elemenata koje si zamijenio, bilo bi dobro da stavljaš i njihove vrijednosti (oznake) kako bi mogli dobiti bolji uvid što si stavio i je li tu sve u redu.

Kolega ti je gore već napomenuo da provjeriš PWM kontroler i njegovo napajanje pa se koncentriraj u tom smjeru.

[alexa_pg]

Na toj mreži kada strada kondenzator C9126 100pf 1KV, najčešće stradaju svi elemetni koji su zaokruženi na slici u prilogu. Ako si ugradio nove elemente, mreža mora da radi.
Kako ti u profilu piše da si "consumer", moram da te pitam, šta ti znači kad kažeš da si mjerio "sve u odnosu na masu"
Naponi u primaru se mjere u odnosu na minus mrežnog elektrolita. Ako si tako mjerio, OK. Ako si mjerio prema masi sekundarne strane - šasija aparata, onda si pogrešno mjerio.
Tranzistor na koji sumnjaš nema veze sa ovim kvarom. Tranzistor služi za uključivanje pozadinskog. Kako kod tebe nema nikakvih napona, kvar ne može biti do ovog tranzistora.

[hobista]

Pozdrav svima,
prvo da kazem da sam naveo sve podatke o TVu koje sam znao da upisem tj da vidim na istom. Ako Vam znaci jos neki morate da mi kazete gde se nalazi da bih video i napisao.

Da i ja sam shvatio da ovaj tranzistor nema veze sa mojim kvarom. Kako je bio skinut, da bih izvrio merenje, isti tranzistor sam vratio na plocu.

Sve ove elemente koje je alexa_pg zaokruzio sam zamenio. Sve ovo moze da se nadje u kompletu preko neta i to sam kupio i zamenio.

Sto se tice mase na vrucem kraju mi je masa minus velikog elektrolita a sa druge strane je masa recimo gde se srafi sraf (sasija tv) - toliko znam.

E sada krece raspret. Kada sam gore pomenuti tranzistor vratio i napojnu plocu prikljucio napon dobio sam napone. Ali to nema veze sa tim tranzistorom. Sada sumnjam da je u pitanju neki kontakt koji sam ja tim tumbanjem ploce spojio ili hladan lem, mozda.
Napone koje sam dobio su: VCC - 12,7 V, napon LED oko 17V, napon 12V na konektoru - 11,7 V. Samo nisam imao napon gde treba da dobijem 5,2 V. Da li i tu treba da mi pokaze taj napon?

E sad kako sam sve ove napone dobio dok je ploca napajanja bila skinuta i na radnom stolu, sav srecan da sam nesto uradio, brzo vracam napajanje na TV da vidim rezultat mog rada. Medjutim krece sve po starom. Nema ovih napona. Na elektrolitu oko 340V Napajanje VCC ispod 1V.
Ono sta sam primetio je da je napon u tacki A odakle dolazi napon za napajanje U9101 oko 115 V a koliko se secam (taj podatak nisam zapisao) kada sam dobio one napone bio je oko 170V.

Iznerviran skidam opet plocu i na radni sto. Tu nesto gledam, merim .... - ploca napajanja je bila skinuta sa napajanja. U tom mom pipanju kod mosfeta Q9101, pod nekim uglom pipalice, spajam dva kontakta i preko toga praznim elektrolit 82uF 450V i unistavam taj mosfet. On je sada u kratkom spoju. Primecujem i da je R9101 fizicki ostecen od tog trenutka. Sada mi je na redu da ispitam okolne elemente i da vidim sto jos tu treba da zamenim.

Kada to zamenim javicu se pa da vidim za dalje ili ako se problem resi.
PS da li je pametno da zamenim i U9101?

Hvala za instrukcije kako da postavim sliku u postu

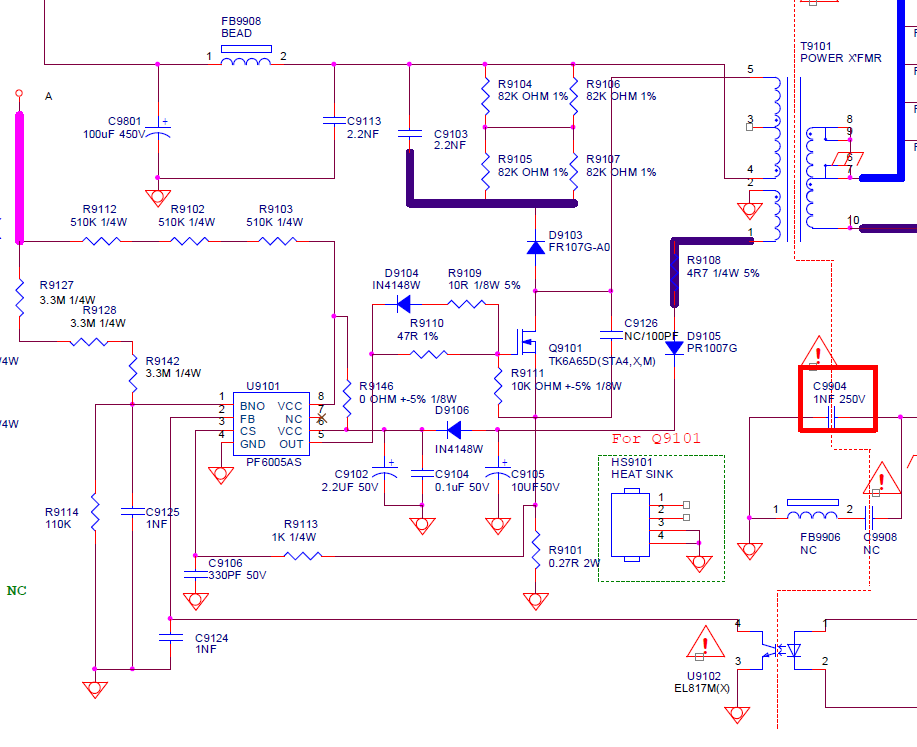

sema

[Ribery]

Potrošio si puno vremena za taj TV koji nema neku vrednost. Nova ispravna mreža ti je oko 35 € na internetu i bolje kupi to i reši brzo problem. Svakako si već u minusu čak i da popraviš tu svoju mrežu. Poslušaj me i ne gubi vreme.

[KASA1]

...Kada pišeš pozicije elemenata koje si zamijenio, bilo bi dobro da stavljaš i njihove vrijednosti (oznake) kako bi mogli dobiti bolji uvid što si stavio i je li tu sve u redu...

Ovo ti nisam pisao bez razloga. Napiši nam oznaku mrežnog čipa kojeg si dobio u kompletu. Posebno je tu važno ispoštovati i točnu vrijednost otpora R9101/0.27Ω (u krugu source-a prema masi).
Njime se regulira maks. struja kroz FET i ako je imalo veći mreža će biti blokirana.

[alexa_pg]

...Primecujem i da je R9101 fizicki ostecen od tog trenutka....
PS da li je pametno da zamenim i U9101?...

Obavezno zamijeni kolo. Sigurno je stradao i otpornik R9113

[hobista]

Pozdrav,
prvo da odgovorim na Ribery - jev predlog i zapazanje.
U pravu si da se mozda ne isplati da se vise zezam sa ovim i da sam potrosio puno vremena. Video sam i da mogu celu plocu napajanja da kupim za oko 30 evra iako ceo TV ne vredi puno.
Ali ja ovo dozivljavan kao hobi, kao nesto sto sam ranije jako voleo (dok sam ovo ucio u skoli) i do sada je ovo interesovanje u manjoj ili vecoj meri bilo prisutno kod mene.
A ovaj kvar hocu da isteram jer je osecaj zadovoljstva, kada se nesto ovako popravi, velikooooo. A covek se uci dok je ziv :)

Nisam pisao vrednosti elemenata koje sam menjao jer su apsolutno svi elementi bili po semi ukljucujuci i IC. Ni jedan nije bio drugaciji, znaci vrednosti po semi osim C9126 koji je bio za 1KV a stavio sam za 3 KV.

U novonastaloj situaciji stradali: Q9101, R9101, R9110, R9109, R9113, D9104 i verovatno U9101. Optokapler ne znam kako da proverim ali cu i njega zameniti.
Kada nabavio ove delove menjam ih pa se javljam.

[KASA1]

Kao zamjenu za PF6005AG možeš staviti LD7536.

Edit: ako je 8-pinski PF6005AS onda LD7575PS uz manju preinaku.

[hobista]

Prilikom skidanja IC ostetio sam osnovu na koju se lemi.
Skinuo sam leziste (mesto gde se lemi) pina 3 i 7. Pin 7 ionako nije vezan nigde. Pin 3 ide ka C9106.
Da li da ovu nozicu izvucem nekom malom zicom pa da povezem sa ovim kondezatorom ili nesto drugo da uradim?

[alexa_pg]

...Da li da ovu nozicu izvucem nekom malom zicom pa da povezem sa ovim kondezatorom...

Tako je.
Kad zalemiš kolo onda tankim provodnikom spojiš 3. pin sa kondenzatorom C9106

[hobista]

Pozdrav,
evo stavio sam sve elemente koji su trebali da se zamene.
Na U9101 sam dobio sledece vrednosti:
pin 8 -11,1 v
pin 7 - NC
pin 6 - 11,1 V
pin 5 - 0,18 V
pin 4 - 0
pin 3 - 0
pin 2 - 0,7 V
pin 1- 0,86 V
Napone 12V i 5,2 V nisam dobio. Na ulaznom elektrolitu napon 340 V
Tacka A odakle se napaja VCC - 110 V
Gde i sta da proverim?

[alexa_pg]

Sve si fino uradio i objasnio ali nisi "glavnu" stvar rekao. Koje si kolo ugradio?

Za probu, makni otpornik R9142 (3M3)

[hobista]

Ugradio sam identicno kolo koje je bilo.
Narucio sam ceo komplet koji se menja, ima 11 elemenata
Buni me sto u tacki A imam oko 110 V. Koliko se secam kada sam i jednom trenutku dobio napone tu je bilo oko 170 V.
Da li postoji mogucnost da je Grec crko ili da on pravi problem iako na ulaznom elektrolitu imam 340 V?

[dzafer]

Da je crko grec crko bi ti i osigurac, a kako imas napon kako si napusao 340V na ulaznom elektrolitu grec je ispravan.
