TV Vox 32ADS553B polomljena iglica konektora za karticu kablovske

[Korisnik_]

LED TV Vox
FIRMA:Vox
MODEL: 32ADS553B

CHASSIS: (P75-2841V6. 1-A 3L)
MAINBOARD: (prepiši oznake sa matične ploče)
PANEL: (cela oznaka na panelu, sa revizijom zajedno, primer:LK315T200 L01)
T-CON BOARD: (oznake sa revizijom zajedno)
SMPS: P55-1216-T1


***************************************
SIMPTOMI:
Ne radi kablovska preko kartice

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
(detaljno)

Neko je nepravilno gurao onu karticu kablovske sa bijelom karticom sa SIM karticom ko u mobitela u onaj konektor na TV i iskrivio iglice na jednoj strani,jedna kranja iglica je pukla,okretanjem ploce sam vidio da su obe iglice krajnnje DVB kartice na masi kucista,moze li ova kartica radit sa samo jednom iglicom na masi,da li da probam?Inace neznam hocu uspjeti izvuci tu sto je pukla pa ubaciti drugu iglicu,da se ne mucim ako moze radit,s obzirom da masa dolazi na druge iglice?

[alexa_pg]

Kakav je raspored pinova na tom konektoru najlakše ćeš saznati ako pogledaš šemu bilo kog TV aparata koji ima taj slot

...moze li ova kartica radit sa samo jednom iglicom na masi,da li da probam?...

Ne znam zašto ne bi probao. Ili očekuješ da neko dođe i da umjesto tebe proba da li ta kartica radi ili ne.

[Korisnik_]

Hvala Alexa,probacu pa javim.
Nisam nasao pinout za ovu neku CryptonGuard DVB karticu by SMIT ali sam maloprije na krajevima ove kartice ubo izvode nekog elektrolita malog i omski mi pokazuje 0 Ohm ustanovio kako su sve su GND na istom potencijalu,sto znaci da vjerovatno moze i bez ovog jednog pina,pa cu ja to probati.

[KASA1]

Čisto sumnjam da to već nisi probao, no, nebitno...

... gurao onu karticu kablovske sa bijelom karticom sa SIM karticom ko u mobitela...

Svaka čast onom tko razumije o čemu ti pišeš,... ja mislim da ni sam ne znaš što si to napisao.

Na tehničkom smo forumu i moramo biti korektni kako po sadržaju tako i formi pa stoga i koristiti odgovarajuće termine.
"Ona tamo kartica" jest conditional access modul (skraćeno CAM modul), a "onaj konektor na tv" je common interface (CI slot, podnožje, priključak).

Piši kako struka nalaže ili tema ide van ovog tehničkog dijela.

[Korisnik_]

Hvala Kasa na strucnim nazivima sve se to nekad dalo procitati da pise i na sasijama ali mi zaboravio stari se Pozz

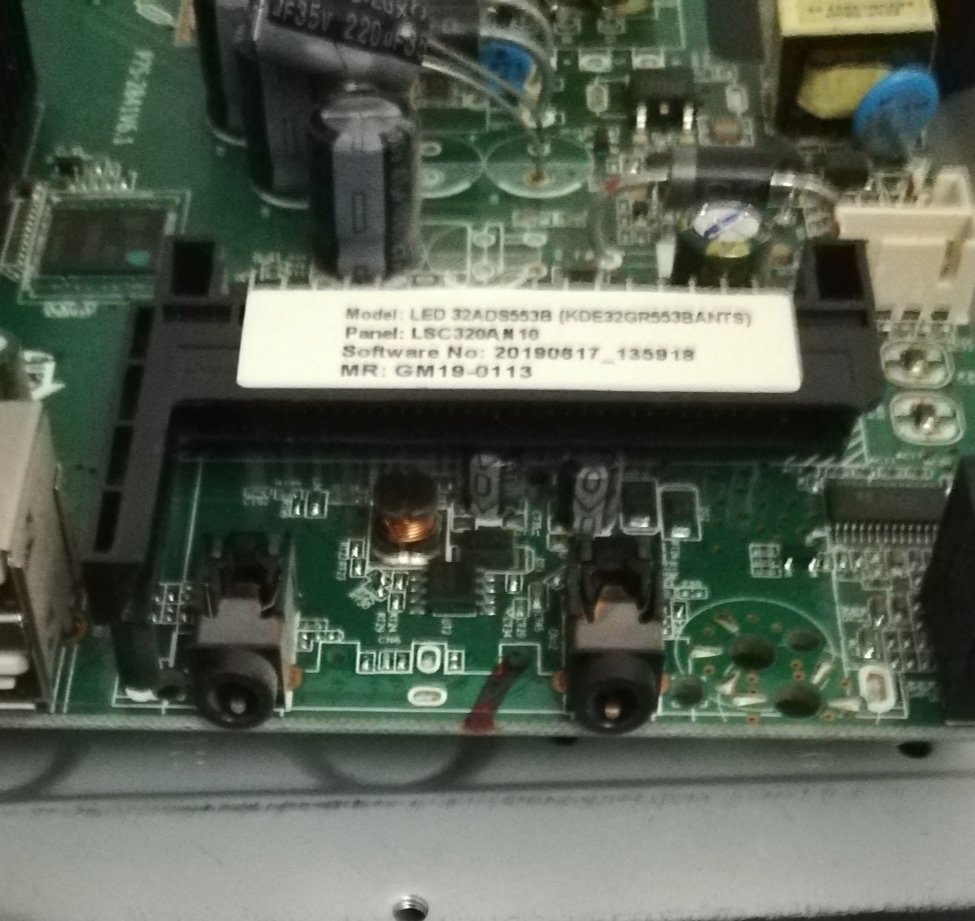

Zalijepio sam i plasticno leziste sa Super Glue koje se vidi polomljen na slici,kartica radi sreca da je bilo vise iglica na masi.

[Korisnik_]

Da ne otvaram novu temu,TV je dosao,sa novim kvarom nema slike,ni OSD nema,valjda je vlasnik imao ton,ja nisam uspio prebaciti na AV pa cuti ton sa DVD.Rekao big ploca ili panel,uredno pali i gasi,reaguje na daljinski.Svi elektroliti izgledaju dobri SE1 sam davno mjenjao i poslje toga tv radio dobro,sta sad mogu probati,da li bi flesovanje ploce pomoglo,upisivanje u novi eprom?Inace je ona situacija kad radi pozadinsko svjetlo i baterijom lampom ne mogu nista procitat na panelu,odspajo konektor sa panela,usiiso ga,dobri su kontakti.Pozz

[alexa_pg]

I ako je isti aparat u pitanju, otvori novu temu.

[KASA1]

I uzmi konačno instrument u ruke.

[Korisnik_]

Vazi,otvoricu novu temu.
