SAMSUNG CB-3335T Nema zvuka
CRT TV
FIRMA: SAMSUNG
MODEL: CB-3335T
CHASSIS: P69SA1
SMPS: STR-S6707
VIDEO: TDA8361
VERTIKALA: KA2131
ZVUK: TDA7056
EPROM: 24C04
***************************************
SIMPTOMI: Nema zvuka
DETALJAN OPIS KVARA i PREDUZETE RADNJE: Tv nema zvuka, Netko od experata da pomogne da lociram tačan kvar, pregledao sam komponente u okolini TDA7056 i djeluju sve ispravne, a da mijenjam IC trenutno ga nemam,a želio bih pre toga biti djelomično siguran da je ono neispravno.
FIRMA: SAMSUNG
MODEL: CB-3335T
CHASSIS: P69SA1
SMPS: STR-S6707
VIDEO: TDA8361
VERTIKALA: KA2131
ZVUK: TDA7056
EPROM: 24C04
***************************************
SIMPTOMI: Nema zvuka
DETALJAN OPIS KVARA i PREDUZETE RADNJE: Tv nema zvuka, Netko od experata da pomogne da lociram tačan kvar, pregledao sam komponente u okolini TDA7056 i djeluju sve ispravne, a da mijenjam IC trenutno ga nemam,a želio bih pre toga biti djelomično siguran da je ono neispravno.
- Ribery
- gx
- Postovi: 664
- Pridružen: 28 Okt 2008, 20:21
- Location: Beograd
- Contact person: Darko
- Specialty: tv-multimedia
- Lokacija: Beograd-Zvezdara
- Kontakt:
Re: SAMSUNG CB-3335T Nema zvuka
Dok ne dodjes do toga da menjas kolo proveri sve elemente oko kola. Obavezno zameniti sve elektrolitske kondenzatore novim kondenzatorima u napajanju i oko audio integrisanog kola. Koliko je napajanje integrisanog kola na nozici broj 2 i da li je napon stabilan?
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.
- KASA1
- Site Admin
- Postovi: 3742
- Pridružen: 14 Feb 2011, 10:28
- Location: Zagreb
- Specialty: tv-multimedia
Re: SAMSUNG CB-3335T Nema zvuka
TDA7056 funkcionira u vrlo širokom rasponu napona napajanja (5-18V). Provjeri imaš li pobudu na pin-u 3. Taj je NF izlaz jednostavan i ne bi trebalo biti problem riješiti ga (a i čip je vrlo jeftin).
"Čovječe, pazi da ne ideš malen ispod zvijezda!"
-
- _
- Postovi: 46
- Pridružen: 10 Dec 2012, 11:21
- Location: Krupa na uni
- Warranty service: Nista
- Contact person: milovan-e
Re: SAMSUNG CB-3335T Nema zvuka

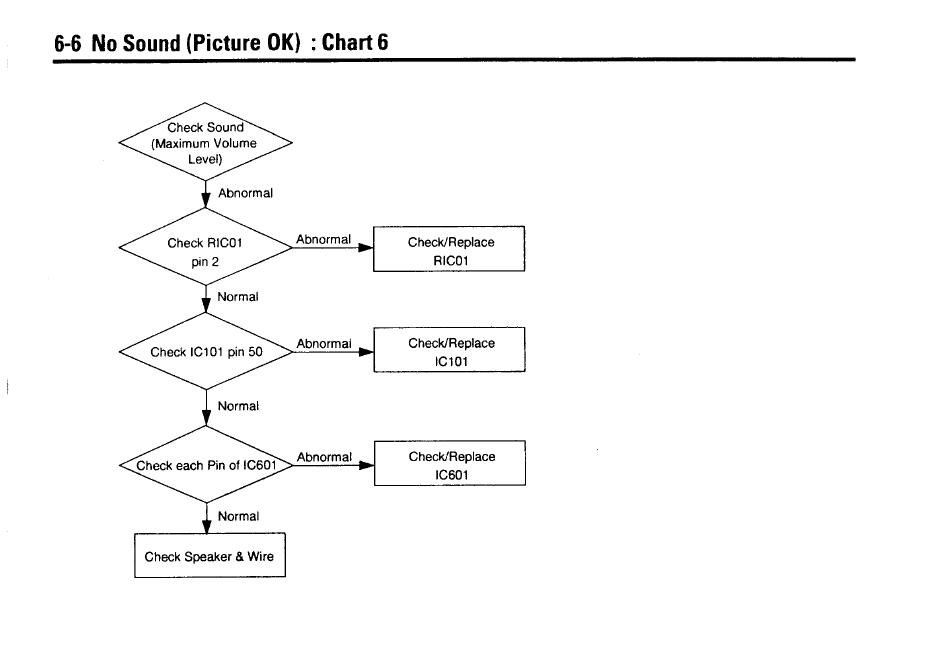

imam na pin-u 1. i 2. 16,1V (da to zaboravih navesti u prvom postu) na pin-u 3. nemam ništa.na ovoj šemi koj imam imaju neke vrste kvarova i šta pregledati,tako da na TMS73C127 pin 2. treba provjeriti, a takođe i na TDA8361 pin 50. e sad pitanje šta bih ja trebao imati na tim pinovima određenu voltažu i ferkvenciju neku na šemi nevidim da ima navedena voltaža na tim pinovima
-
- _
- Postovi: 46
- Pridružen: 10 Dec 2012, 11:21
- Location: Krupa na uni
- Warranty service: Nista
- Contact person: milovan-e
Re: SAMSUNG CB-3335T Nema zvuka
Nemam osciloskop,(u fazi sam nabavke) imam samo multimetar koji može mjeriti ferkvenciju do 10Mhz
- alexa_pg
- Site Admin
- Postovi: 6029
- Pridružen: 22 Avg 2006, 08:10
- Location: Podgorica
- Specialty: tv-multimedia
Re: SAMSUNG CB-3335T Nema zvuka
Ako nemaš osciloskop, sigurno imaš neke slušalice, makar od mob. telefona. Jedan kraj slusalica na masu a drugi kraj preko kondenzatora par uF ( 1 do 10) na pin 3 kola TDA7056. Ako u slusalicama ima tona, znaci da je neispravan izlazni stepen. Ako tona nema ni na slusalice, kvar je oko kola TDA8361
"I ja volim ljude ali ih sve manje podnosim"
-
- _
- Postovi: 46
- Pridružen: 10 Dec 2012, 11:21
- Location: Krupa na uni
- Warranty service: Nista
- Contact person: milovan-e
Re: SAMSUNG CB-3335T Nema zvuka
Probao sam eksperiment sa slušalicama i imam zvuk,znači TDA7056 je neispravno ?
- KASA1
- Site Admin
- Postovi: 3742
- Pridružen: 14 Feb 2011, 10:28
- Location: Zagreb
- Specialty: tv-multimedia
Re: SAMSUNG CB-3335T Nema zvuka
Po svemu sudeći,... pobudu imaš, napajanje imaš. Ostaje ti provjera pasivnih elemenata oko čipa, sam čip i zvučnik.
"Čovječe, pazi da ne ideš malen ispod zvijezda!"
-
