Skidanje ic chipa sa nozicama

[bokin021]

Potrebna pomoc oko rtl 8187l chip .Imam wifi alfa i ustanovio sam da mi je crkao pomenuti chip ,e posto sam nasao isti na wifi od od laptop-a , hteo bi da ga premestim .Ako neko ima iskustvo ,kako je najbolje da ga odlemim ?Odnosno koja je maksimalna temp dozvoljena a da ga ne unistim .Ja imam iskusvu sa bga IC ,posto imam IR stanicu ,a ovi chipovi ,koliko sam procitao ,nisu bas za visoke temp.Da li ima neki bezbolan nacin ?Lemljene bi radio lemilicom ,to nije problem.Hvala..

[MbyLegend]

Ja stalno mijenjam ove dvije vrste :





Koristim samo duvaljku i onaj uzi nastavak i nemam nikakvih problema. Samo obrati paznju da duvas na nozice, a ne po tijelu cipa.

[bokin021]

Moj ima vise nozica ,mada sam i ja razmisljao da to odradim nastavkom ali opet me je strah ,posto cu onda narucivati i cekati da dodje drugi ,a to mi je najgore..

[MbyLegend]

Da bi ti lakse bilo, stavi na predgrijac na BGA stanicu, kada se ugrije ostatak odradi duvaljkom. Nije bitno koliko ima nozica postupak je isti.

[bokin021]

NJa 100 c predgrejac jer ok ?A duvaljka 300 c ?

[srleboj]

ja bih skidao sa fenom grejati sa kontra strane ne one za koju je zalemljen vec odozdo prakticno ispod cipa i zo je sto bi rekli ocas posla gotovo naravno uz malo fluksa

[MbyLegend]

Iskreno receno ja ne koristim nikako predgrijac, skidam duvaljkom koja je na 480 stepeni . Ta mi je temperatura jer ne grijem cip nego nogice. Cip se ugrije tek koliko mora od nogica i ploce. Grijem u krug konstantno, a pincetom drzim cip dok ne otpusti. Naravno ne vuci jako nego lagano podizati da se kontakti na ploci ne pokidaju. Uglavnom jos ni jedan nisam ubio tako, a dnevno skoro svaki dan ih postavim i skinem preko 20 komada i tako vec oko 2 godine. Broj nogica na cipu je 128 isto kao i na tvom, samo je drugaciji oblik cipa. Otprilike ovako i ja radim :

Kod: Označi sve

https://www.youtube.com/watch?v=Od_v1G1xJXo&channel=floriscarlo

[spagagz]

Pa ti ubi posao.

[MbyLegend]

Spagagz to mi je jedna od svakodnevnih obaveza, ja radim za drugog nisam privatnik

[spagagz]

Nema veze,bitno je da ima posla.Drago mi cuti.

[bokin021]

Hvala na savetu ,odradicu pa sta bude ..Nadam se da cu uspesno prebaciti u suprotnom e -bay

[fproduction]

Imas IR stanicu, pa je iskoristi sa svim njenim mogucnostima. Zastiti chip sa Al trakom tako da samo nozice ostanu gole, natopi malo fluxom i zadaj linearni profil 1*/s. Kad montiras, fiksiraj lemilicom dijagonalno po jednu nozicu, a preko ostalih prosetaj kapljicu kalaja, visak otkloni sa bakarnom pletenicom. Sve vreme mora da bude dobro natopljeno fluxsom (No Clean). Kad zavrsis sa lemljenjem, visak fluxa isteraj duvaljkom sa temperaturom oko 150* i operi alkoholom. Kontrolu "pre ukljucenja" je najbolje obaviti mikroskopom ili nekom boljom lupom.

[janko]

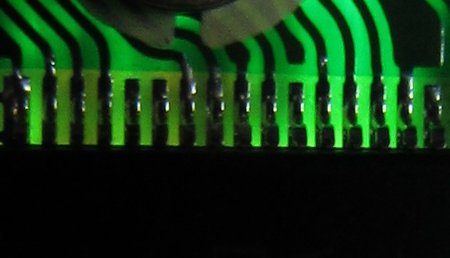

Može i nekim foto aparatom u makro modu.
