Infiniti PH02 - mutna slika(dugine boje)-RESENO

[majstorr]

FIRMA:Infiniti
MODEL:ne pise nista
CHASSIS(oznaka šasije):PH02
PCB(oznake na štampanoj ploči):PH02-LSQ040718
MCU(procesor):TDA9361PS/N2/5I
EEPROM:24C08
VERTIKALA:LA78040
AUDIO:AN7522
VIDEO:
SMPS (mreža):tranzistorska, klasika PH02 sa 2SC3807
FBT (vn trafo):
TUNER:

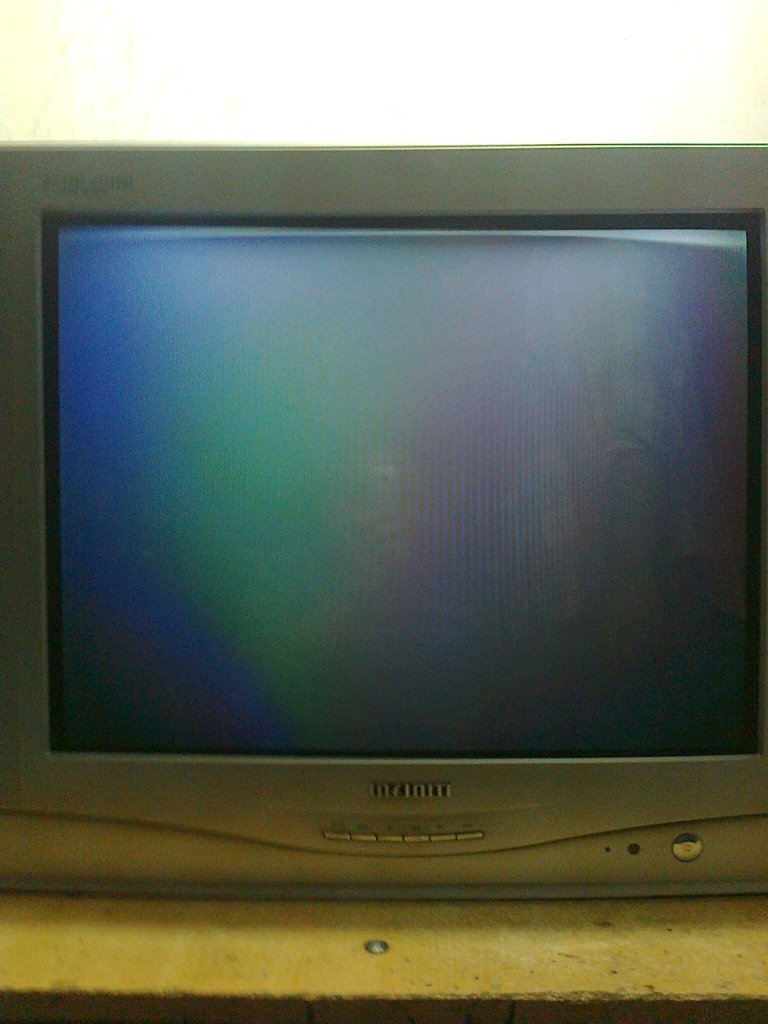

KVAR:Tv je doso sa crknutim tranzistorima u mrezi i naduvanim elko u sekundaru. Posle sredjivanja mreze slika mutna kao sa duginima bojama u sredini. Jednom sam imao takav slucaj sa vestelovom sasijom bio je cip u vertikali. Zamenio sam u vertikali kolo, otpore merio i kondezatore merio sve, elektrolite sve promenio.Napajanje vertikale se razlikuje za jedan volt( simetricno +-14). Menjao sam ekran sa sve otklonskom, splittrafo i elkose oko njega. Naponi iz mreze su svi dobri. Na RGB katode 147 volti sve tri. G2 oko 400 volti.

[emem]

Ne radi vertikala

v.o. _.JPG (20.09 KiB) Pregledano 3482 puta.

[IvicaVS]

Da vertikala sigurno ne radi,sad pitanje je zbog cega,ako kazes da je vertikala menjana onda ti ostaje TDA9361PS/N2/5I ili dump.

[majstorr]

Ne radi vertikala

Sta ste hteli kolega da kazete ovom semom? Ako mi nesto nije promaklo mislim da sam u vertikali promenio ili premerio svaki deo. U pocetku se je dogadjalo da na kratko dodje slika sad se vise ne javlja nikako. Ne znam kako da proverim dal iz procesora dobijam pobudu na vertikalu, nemam osciloskop. Jedino da otkacim taj vod pa da vidim ima li neke promene?

[emem]

Koliko je napon na pin5 ? Treba da je okol 0V. Meri i na otklonsku
Pozz!

[majstorr]

Na otklonskoj sam merio ima 7 volti. Da izmerim na pinu 5 prema masi pa javljam.poz

Edit 1
od majstorr u Ned Maj 15, 2011 2:23 pm
Sad sam merio ima 9 volti na konektoru otklonske i isto 9 volti na petoj nozici

Edit 2
od majstorr u Ned Maj 15, 2011 4:05 pm
Kad se odkaci veza iz procesora na ulaz vertikalnog pojacivaca na pin 5 je 0,2 volti?

[IvicaVS]

To znaci da nesto dobijas sa procesora ali i dalje ne znaci da je signal ispravan a da li je signal dobar moze ti reci samo osciloskop.

[majstorr]

Probao sam i damp i isto.Izgleda ostade samo procesor mada mi nesto ne lici na njega, ili mi je pa promako neki blok kondezator, nisam ih menjao samo sam merio mada merio i na kapacitet i na 20 Moma podrucje na otpor . Ima li neko ideju?

[emem]

Može ovaj link da pomogne. Skini oba dva dela, poslednje od mene.Ili meriš ili menjaš

PIN TDA93xx.JPG (11.7 KiB) Pregledano 2967 puta.

[majstorr]

Može ovaj link da pomogne. Skini oba dva dela, poslednje od mene.

Hvala kolega emem na trudu i izdvojenom vremenu i hvala svima ostalima pogledacu taj link ako ne pomogne trazim procesor nema vise sta drugo da bude.

[cacko85]

Kad odkacish VDRA i VDRB (pin21,22 na processor) shta imash na ekran ??

[milan]

Kod tebe elektronski mlaz tuče iznad vidljivog dijela zaslona, što se obično događa kad napajanje vertikale iz VN trafoa nije ispravno (+15V,-15V) ili je neispravan vert. čip. Da li si elko u vertikali (100uF) mijenjao prije ili poslije vert. čipa (možda ti je ovaj momentalno probio pa probaj novi)? Mislim da ti shema od kolege "emem-a" neće pomoći, pa probaj sa ovim privitkom.
Pozdrav, Damir
--------
Milan
Obrisao sam ti semu, ima ih na ovim linkovima:
http://www.eserviceinfo.com/downloadsm/ ... 103TX.html
http://www.eserviceinfo.com/downloadsm/35236/_.html
http://www.eserviceinfo.com/downloadsm/ ... 907PF.html

[majstorr]

Menjao sam elkose dva puta pre i posle menjanja kola. Kad otkacim VDRA i VDRB dobijem tanku plavu liniju na sredini kao kad ne valja vertikala klasicno. Linija je plava jer je ukljucena funkcija plava pozadina.

[cacko85]

Zameni komponente na pin 25, 26 i 36 od TDA9361 ako nema promene ondak je processor u kvaru.

[DSsasa]

Do sada nisam imao priliku da je kvar u procesoru kod ovakve manifestacije kvara, uvek ali uvek je problem bio u vertikali, i to do sada nebrojeno puta, proveri i još jednom zameni veritkalu, proveri da li imaš +16 i -16 napajanje na vertikali iz trafoa, da li su otpori preko kojih se napaja vertikala ovim naponima nagoreli pa možda nemaju dobru vrednost, ukoliko su nagoreli OBAVEZNO ih zameni!!! Proveri i diode sa napajanja od trafoa hoće čak i neka od njih da "curi" i veruj mi rešićeš problem. Na procesor zaboravi!

[majstorr]

Sve oko procesora sto je kolega cacko85 reko sam zamenio i isto ponovo.To i mene brine i meni deluje neverovatno da je procesor.Ali vec sam menjao diode koje ispravljaju +-14 menjao filtrirajuce kondezatore paralelne tim diodama, menjao splitrafo, razlika je vrlo mala u napajanju +13,85 i - 12,82.Menjao sam naravno i elkose sve i to dva puta. Interesantno je da na pinu 5 imam 9 volti, sto po meni znaci da je pojacavac u zasicenju , a kad otkacim procesor 0,2 volti imam na pin 5 kolko i treba da bude.Redne otpore nisam menjao i nisu nagoreli, a merio sam pokazuju da su dobri. Zamenicu i to, hvala na savetu kolega. Probao sam i da na ove dve grane sa procesora vezem redno kondezatore, reko mozda mu pusta jednosmerni napon na vertikalu, al sve isto.

[tom]

I ja bih da se zameni LA78040 sa nekom od TV-a koji radi.
Usput proveri vodove da nije neki u prekidu ili loši spojevi pri lemljenju...

[majstorr]

Stavljao sam taj od njega na samsung - S16B sasija i radi bez problema, tri razlicita sam promenio i vodove gledao.Ovo je za besenje . Stize mi ista sasija malopre, al Sveti Ilija ga pomilovao tako da pitanje kakav je procesor.

PS
Problem je bio ipak procesor.

[Stolle]

Dobro da si rešio. Gledao sam nekoliko tema na net-u koje su ostale nedovršene. Mada, u jednoj je menjan i procesor, sa drugog modela, moguće da ili nije odgovarao ili je pak kvar bio negde drugde.

[majstorr]

Samo jos jedna vazna cinjenica. Kolega sa foruma mi je skrenuo paznju na napajanje procesora 3,3 volti. Kod mene je bilo 4 volti i verovatno bi crko posle nekog vremena i drugi procesor.Problem je bila zenerica na 3,3 volti na instrumentu je pokazala 2,3, a u tv-u daje 4 volti.
