Digital Video Camcorder CANON MV200 [REŠENO]

Post napisao kidloco » 29 Mar 2012, 23:28

pozdrav svim uvaženim članovima foruma ... Potrebna mi je shema ili service manual za digitalnu video kameru(mini dv) Canon MV200 ...
Problem je u tome što je neko spojio punjač (adapter) od neke druge kamere oslanjajući se na voltažu ali nije obraćao pažnju na polove + i - pa se sad ista nemože upaliti .
rastavio sam kameru i našao osigurače u prekidu zamjeno ali isto neće da se upali....
Svaki savjet,pomoć,ili komentar dobro došao unaprijed zahvalan.......

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao Krajnc Karlo » 29 Mar 2012, 23:41

proveri posle osiguraca da li ima neki dc-dc konvertor
i vidi koji je IC pa napisi ovde
Make it idiot proof and someone will make a better idiot

kidloco
_
_
Postovi: 20
Pridružen: 30 Jun 2010, 17:26
Location: Bosna
Specialty: satellite

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao kidloco » 30 Mar 2012, 00:26

ima ako misliš na ovaj mali (kućište dip lil dil 8 SMD) po kućištu isiti kao smd eprom --62212- ispod piše 870--

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao Krajnc Karlo » 30 Mar 2012, 00:37

moguci naponi za procesor su 2,7V; 3V; 5V
ako to nemas posle konvertora onda je tu kvar
ako nisu neki prosti delovi (otpornici tranzistori),
tesko ces da nadjes bilo sta od tih smd za tu kameru
Zadnja izmena: Krajnc Karlo, dana 30 Mar 2012, 00:44, ukupno menjano 1 put.
Make it idiot proof and someone will make a better idiot

kidloco
_
_
Postovi: 20
Pridružen: 30 Jun 2010, 17:26
Location: Bosna
Specialty: satellite

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao kidloco » 30 Mar 2012, 00:43

Hvala puno na pomoći a jel bi mogao da mi kažeš kako da ispitam samo kolo ili možda znaš koja mu je zamena ili prava oznaka ,,hvala još jednom što mi pomažeš jer bi mi popravak ove kamere mnogo značio.....

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao Krajnc Karlo » 30 Mar 2012, 00:44

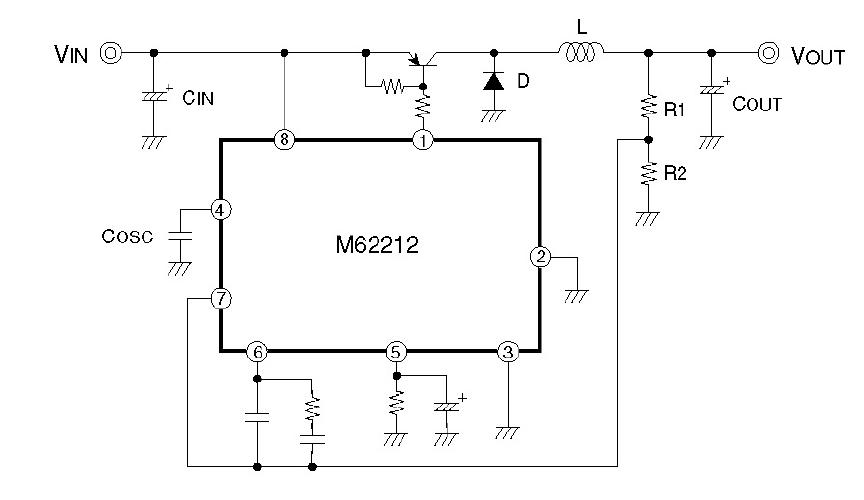

imas iznad :D

i ovde
M62212.pdf
(57.04 KiB) Preuzeto 229 puta.
Zadnja izmena: Krajnc Karlo, dana 30 Mar 2012, 00:48, ukupno menjano 1 put.
Make it idiot proof and someone will make a better idiot

kidloco
_
_
Postovi: 20
Pridružen: 30 Jun 2010, 17:26
Location: Bosna
Specialty: satellite

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao kidloco » 30 Mar 2012, 00:46

jedino što sam primetio da su pin 2 i pin 7 na klou u kratkom spoju e sad da imam datalist za kolo sve bi mi bilo jasnije.....

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao Krajnc Karlo » 30 Mar 2012, 00:52

imas i pdf iznad
Make it idiot proof and someone will make a better idiot

kidloco
_
_
Postovi: 20
Pridružen: 30 Jun 2010, 17:26
Location: Bosna
Specialty: satellite

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao kidloco » 30 Mar 2012, 00:53

šta drugo da napišem nego neizmerno zahvalan za pomoć izgleda da je kolo u pitanju po datasheet pin 2 i pin 7 nebi smeli da budu u ks-u.... molim potvrdu moje konstatacije....

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao Krajnc Karlo » 30 Mar 2012, 00:56

pa ako si odvojio pinove sa stampe onda je crko,
ako nisi posto tamo ima neki R2
moze da bude neki mali otpor, proveri
Make it idiot proof and someone will make a better idiot

kidloco
_
_
Postovi: 20
Pridružen: 30 Jun 2010, 17:26
Location: Bosna
Specialty: satellite

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao kidloco » 30 Mar 2012, 00:58

nema otpora ni sekunde ... instrument sam podesio na ispitivanje dioda i pišti ko modem :mrgreen:

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao Krajnc Karlo » 30 Mar 2012, 01:03

eto
a gde ima da se kupi m62212 nemam pojma
pitanje je da li je jos nesto pocrkalo
vidi elkose na izlazu, ako konvertor pravi 5V
mozes da zakacis neki 7805 za probu
ali preko nekog otpora da vidis koliku struju vuce
ako povuce preko 1A onda je kamera dovidjenja
Make it idiot proof and someone will make a better idiot

kidloco
_
_
Postovi: 20
Pridružen: 30 Jun 2010, 17:26
Location: Bosna
Specialty: satellite

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao kidloco » 30 Mar 2012, 01:09

ok pošto imam negde u rashodu dve identične kamere kod kojih je stradao mehanizam pa ću da vidim dali ima nešto sto bi moglo da mi bude od koristi .. U svakom slučaju tebi mnogo hvala na nesebičnoj pomoći a o nastavku servisiranja ću svakako obavještavati pa se nadam da ćeš pratiti temu...

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao Krajnc Karlo » 30 Mar 2012, 01:11

sretno, tu smo da pomognemo :lala:
:pivopije:
Make it idiot proof and someone will make a better idiot

kidloco
_
_
Postovi: 20
Pridružen: 30 Jun 2010, 17:26
Location: Bosna
Specialty: satellite

Re: Digital Video Camcorder CANON MV200- Rešeno

Post napisao kidloco » 25 Jun 2012, 13:30

posle dužeg traganja za gore pomenutim dc-dc konvertorom isti je pronađen i ugrađen u kameru koja sada funkcioniše kao nova ...

Zahvaljujem se nesebičnoj pomoći znalcima sa fanzo foruma .. Hvala svima....

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Digital Video Camcorder CANON MV200- Pomoć

Post napisao Krajnc Karlo » 25 Jun 2012, 17:55

:pivopije:
