TESLA 32S306BH Zamrzne sliku svakih 3-4 sekundi ton ide normalno

[okljezadec]

LCD TV
FIRMA: TESLA
MODEL: 32S306BH
MAINBOARD: 5844-A6M34G-0P00 VER:00.03
PANEL: Skyworth GDL320HY (LD0-007) Rev.00
Ty: LC320DXJ-SHA2

***************************************
SIMPTOMI:
Zamrzne sliku svakih 3-4 sekundi ton ide normalno

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Slika se zamrzne na svakih 3-4 sekundi a ton ide normalno, prima funkcije sa daljinskog koje prikaze pose tih 3-4 sekunde. U gornjem delu se pojavi horizontalna linija. Zamenjeni naduvani elektroliti 470/25 u mreznom delu tj na izlazu 12V. Zamenom se nista nije promenilo. Vratio sam na fabricko podesavanje, nista se nije promenilo. TV je moj. Do pre 15 god sam se bavio servisiranjem VCR i CRT, penzionisao sam se, ovo je novo za mene pa bih zamolio kolege za pomoc. Zelim malo da osetim onaj osecaj, kada sam veci od planine, kada sam popravio nesto novo. P.S. izvinjavam se ako sam povredio pravila foruma, ovo je malo novo za mene.

[alexa_pg]

Dobrodošao na Fanzo forum!

Kada si kliknuo na digme "novi post" otvorio ti se obrazac koji si dužan da popuniš.
Obavezno popuni polja (U svom prvom postu klikni na "Uredi" [edit] i dopiši sve šta nedostaje)

MAINBOARD: (prepiši oznake sa matične ploče)
PANEL: (cela oznaka na panelu, sa revizijom zajedno, primer:LK315T200 L01)
T-CON BOARD: (oznake sa revizijom zajedno ako ima t-con)

Teme za navedeni aparat se otvaraju u podforumu LED aparati. Da ne bi ponovo pisao, ja ću ovu temu prebaciti tamo a ti popuni ovo šta nedostaje.
Kad to uradiš, nastavljamo dalje.

[cubica]

Dobro došao kolega !
Ako je 5844-A6M34G-0P00 VER.00.03 matična, bude tu svašta nešto, od SW do napajanja, Daj podatke pa ćemo rešavati.
cuby

[okljezadec]

Hvala!
Ne mogu da nadjem Edit pa cu dodati podatke koje nisam postavio

Uh jedva sam nasao oznaku ploce, postalo je jako sitno za moj vid

edit alexa_pg: traženi podaci prebačeni u prvi post.

[cubica]

Često kod njih pukne sw u flešu a i sam fleš. Proveri kakvi su naponi dok radi, najpre 1V5 stab 117 ADJ pored MCU, ili ga zameni napamet. Imaš ih svugde da skineš...117 ADJ. Elektrolite si već zamenio..to je ok.
cuby

[Ribery]

Majstor cubica je u pravu. Kod njih sam uvek imao da je neispravan fleš. Mnogo su loši Tesla televizori i sramota je što se marka televizora zove Tesla a takvi su krševi od uredjaja.

[tiksi]

Ima li razlike u kocenju slike kad je TV hladan i pri samom paljenju TV-a u odnosu na par minuta kasnije ?

[okljezadec]

Nabavio sam lupu sa pozadinskim osvetljenjem i detaljno pregledao plocu, (uh progledao sam).

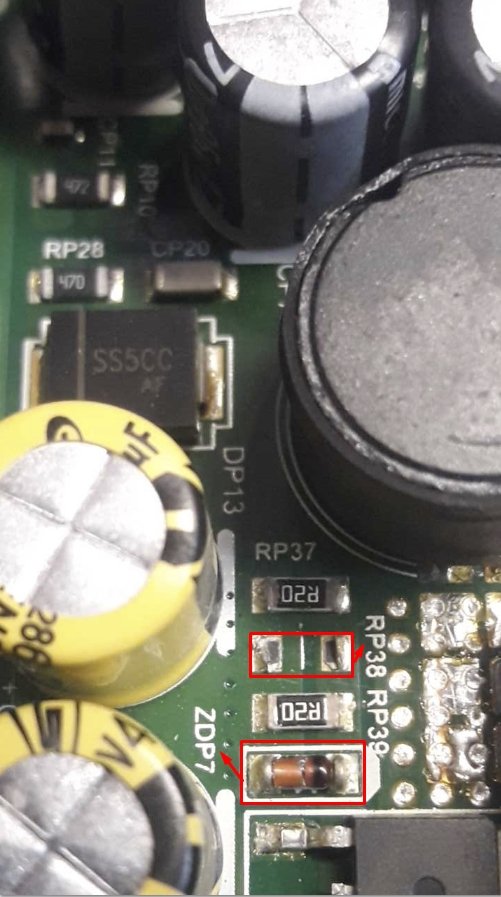

Dva elementa fale, RP38 i C285. Izgleda da su eksplodirali posto su ostali samo tragovi gde su bili zalemljeni.
RP38 bi trebalo da je 0,2 Oma jer su RP37 i RP39 paralelno vezani i imaju tu vrednost. Proverio sam i ZDP7 koja je odmah uz njih i ona je neispravna.
Za C285 i ZDP7 ne znam vrednosti. Šemu sam pokusao da nadjem na netu ali bezuspesno.
Sto se tice kocenja nema razlike izmedju hladnog i posle 10-tak min rada.
I da povremeno se prilikom paljenja na desnoj polovini pojave vertikalne linije u raznim bojama.

[alexa_pg]

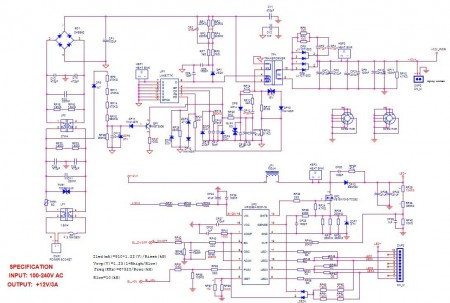

U prilogu ti je dio šeme za tu šasiju (šema stepena za napajanje)
Kompletnu šemu možeš skinuti odavde

Kod: Označi sve

http://televid-sib.ru/index.php?topic=65491.0

Nadam se da odgovara za tvoj TV

PS. Da li je "C285" dobro napisano?

[tiksi]

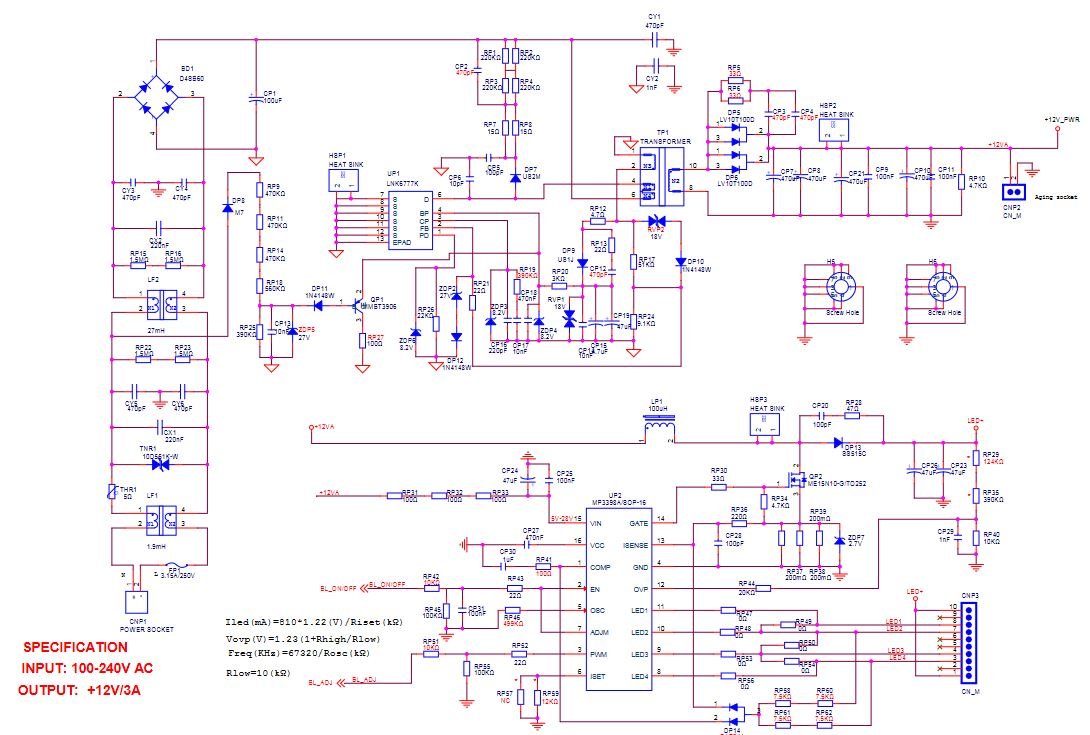

Evo seme .
Kond pod tim oznakama nisam nasao , ostalo se poklapa.
To je u invertoru.
Ne vidim neku vezu , mozda jedino ako na tih par sekundi ne cimne neku struju iz napajanja pa zbuni T-CON ( integrisani )
Mozes da probas sa eksternim ispraljacem , eventualno osciloskopom na 12V da vidis da li ima cimanja struje.
mozes i da skines FET iz invertora i da mu poz. svetlo prikljucis na neki spoljni napon cisto da se malo osvetli ekran i da vidis da li ce biti kocenja slike.
Tu je verovatno napon za LED 20-25V jer su, ako se ne varam trake paralelne.

[Shizo]

Po meni to je ekran, npr. ne stiže ti STV signal od T-CON-a do COF-a jer je fizički oštećen u staklu levi ()ili desni) vod što ide okolo ekrana, zato imaš i horizontalnu liniju, proveri sa lupom ivicu ekrana tamo gde ti je horizontalna linija. Ili sam COF odlepljen/pocepan (ako ti je ekran(panel) takav što ima"ušicu" sa strane ekrana)

[miodrag popovic]

Nije mi se dopao kvar na prvo čitanje.
Nije ni na drugo.
"dopao" znači - neću ga popraviti
Nažalost izgleda da je panel kod Vas u kvaru.Idealno bi bilo probati nakačiti ili drugi panel ili matičnu ploču drugu za probu.
P.S.takvi kvarovi obično budu kod rodbine,a izgleda i kod kolega

[okljezadec]

Kao sto rekoh, penzionisao sam se sa CRT i VCR (obozavao sam da uzupcavam mehaniku kod Panasonic-a). Ne razumem se u ove "novotarije"... za mene TV je bio vertikala, horizontala, flyback, BU208, BU406D, MF. NF. varikap na tjuneru, tjuner, EI Nis sasije, DDR itd i da ne objasnjavam dalje, znate o cemu pricam. Ja sam iz onog vremena dok je Steva radio u Balkanskoj. Kao sto rekoh tv je moj, i voleo bih da ga popravim i iskreno uopste se ne razumem kako ovi novi TV rade.

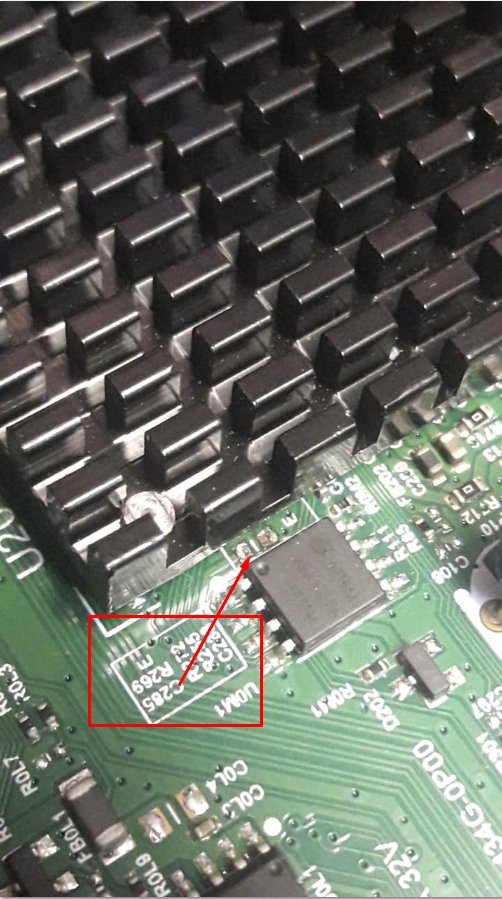

Pokusacu ovde da postavim i slike onoga o cemu sam pisao. Zahvaljujem se kolega alexa_pg na shemi, tu se vidi vrednost ZDP7, ostaje jos samo da nadjem C285 pa da probam.

[rinedel]

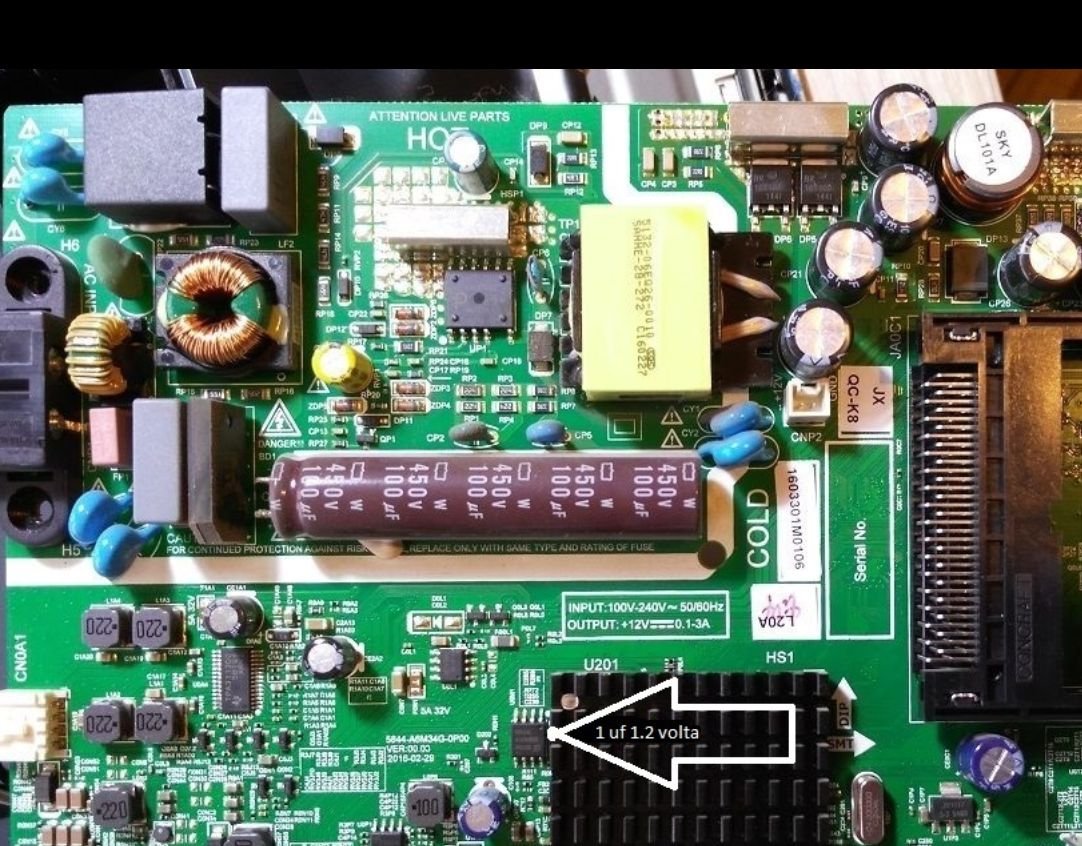

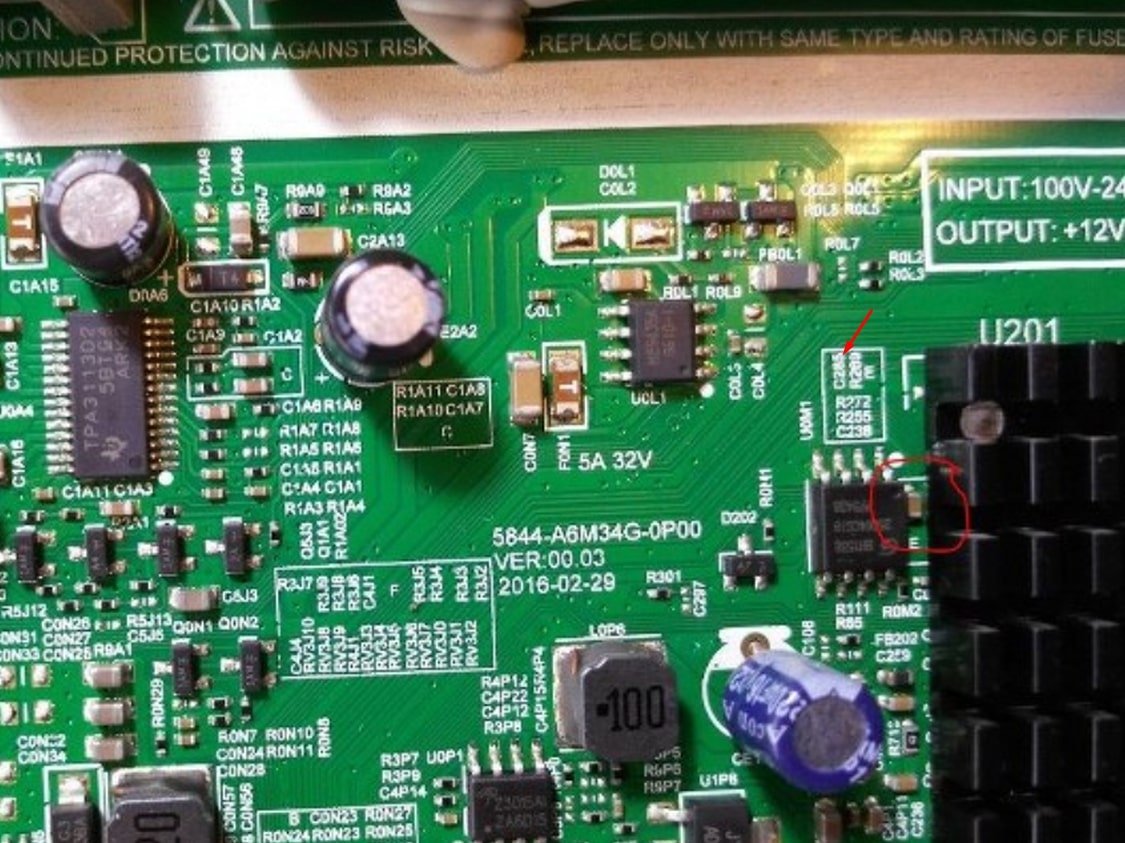

Prekopah svoju arhivu pa nađoh slike kondezatora C285,inače ovaj kondezator na ovoj šasiji kada "pobudali" gasi aparat u toku rada,pa je kako vidim na slici i skinut

[alexa_pg]

Pažljivim čitanjem postova i pregledom postavljenih slika rekao bih da opisani kvar nije vezan za navedene komponente.

- otpornik RP38 nalazi se u kolu za regulaciju struje LED dioda i on je opcioni. Naime od veličine ekrana i broja LED dioda, načina njihovog vezivanja (redno, paraleolno, mješovito) taj otpornik može biti ugrađen ili uklonjen. Iz tog razloga na njega ne obraćaj pažnju, najvjerovatnije je fabrički tako ili je nekada u nekom servisu možda još u garanciji isti uklonjen.
- Isto važi i za C258. Namjerno je uklonjen ili nije uopšte ugrađivan.
- ZDP7 nikada nijesam imao do sada da pregori. Sa slike vidim da nije skidana već bih rekao da si je mjerio na ploči. Kako su paralelno njoj vezani otpornici 0R2, nijesi ni mogao da je provjeriš jer će zbog otpornika pokazivati kratak spoj. Čak i da je probila, kvar bi se manifestovao tako što bi pregorevale LED u panelu zbog velike struje kroz njih.

...Nažalost izgleda da je panel kod Vas u kvaru.Idealno bi bilo probati nakačiti ili drugi panel ili matičnu ploču drugu za probu...

Prije nego se pridružim ovoj konstataciji jedno pitanje u vezi kvara.
Kako je aparat tvoj, da li je ova horizontalna linija bila i prije pa si gledao aparat sa tavim kvarom ili se linija i ovo zamrzavanje slike pojavilo u isto vrijeme.

Probao bih još da tvoj aparat preko skarta (video out) povežem sa nekim drugim koji bi bio kao monitor i vidio kako se ponaša tvoja ploča. Da li i dalje ima problema sa reprodukcijom slike

[okljezadec]

Tiksi zahvaljujem na dokumentaciji.
Diodu sam proverio skinutu. Slike su pre skidanja.
Posto sada znam da je dioada 2,7V jasno mi je zasto je moj analogni unimer pokazao da provodi u oba smera. Ispitni napon je 3V.
U dokumentaciji koju sam skinuo sa linka koju je ostavio alexa_pg u nazivu fajla kaze da je u pitanju Skyworth sasija pa sam trazio sam po youtube i nasao skoro identican kvar.
Ako sam dobro shvatio u pitanju je panel.
Ne znam da li smem da ostavljam link prema youtube. Ukucajte na youtube u pretragu: SKYWORTH LED TV FREEZING PICTURE PROBLEM?. Kvar je postavio jhimsapi Tech TV. Od 42. sekunde se vidi sta se desava.
Daljom pretragom sam nasao da to resavaju presecanjem stampe i prevezivanjem signala Vgh_Odd ili Vgh_Even sa panela na Vgl. Ali opet voleo bih vas savet.

[miodrag popovic]

Većina nas na forumu aktivnih bar je iz tog doba DDR šasija,Steva balkanska itd...Ja sam malo dotakao lampaše,krenuo od tiristoraca pa nadalje,crno-beli TV bili većina aparata,a daljinski upravljač pojam.Uči se svaki dan.I još više zaboravi.Npr philips VCR kružni mehanizam,potrošio tri dana da savladam a popravio maksimalno 10kom.

Seckanje slobodno,samo preseći je lako,teško zalemiti nazad.Šta i kako,e to po nekom tutorijalu,pa gsn. Željko ako Ste pronašli slobodno,samo ne prespajati direktno nego ipak preko nekih otpornika,predlažem zalemiti na tačke za prespajanje veoma tanku lak žicu pa onda je lako izmjeriti eventualne napone i odrediti otpornike,npr ako je u pitanju par volti može se probati sa stotinjak oma pa onda naniže ako treba,no ako pogodite na liniju od 20-tak volti onda krenuti sa par kilooma za svaki slučaj.

[alexa_pg]

...pretragom sam nasao da to resavaju presecanjem stampe...

Neki kvarovi na panelu mogu da se riješe presecanjem štampane ploče.
Vodi računa da je sve sitno, minijaturno i uzmi u obzir tvoju izjavu "postalo je jako sitno za moj vid"

...Ne znam da li smem da ostavljam link prema youtube...

Linkovi prema drugim sajtovima su dozvoljeni s tim što se postavljaju u code tagove.

[cubica]

me sviđaju mi se te štrafte na panelu imao sam već da problem sa elektrolitima na ploči i napajanja, kad se reše, panel ima štrafte, i mislim da je ploča oštetila panel. Ne vidim nigde da su napisane vrednosti napona jer vec sam imao problem sa 1v5 naponom LD117ADJ pored MCU i sa diodom koja ga napaja.
cuby

[tiksi]

Pa zar nije lakse uzeti jedan T-CON NTB320HD-NXX ili neki slican koji tera HV320WHB ekran ( ja ih imam iz rashodovanih ) , zakaciti na bilo koju drugu plocu i odmah ce se eliminisati problem.
