Bosch WFL247Y izgorene komponente

Post napisao ROAMER » 28 Apr 2020, 22:08

Pozdrav svima.

Radim prijatelju pomoc na daljinu. Izgorili su mu elementi na elektronici. Isti kao i na ovoj temi:
http://www.fanzo.org/forum/viewtopic.ph ... 2A#p303167
Samo sto je drugi model masine.
Da li moze neko da mi potvrdi da li je to ulaz za NTC i koji je to tranzistor u pitanju? Ako treba dodatni info, pitat cu ga pa postaviti.
Hvala
Zadnja izmena: sim, dana 29 Apr 2020, 00:11, ukupno menjano 1 put.
Razlog: .
Iskustvo je direktno proporcionalno kolicini unistene opreme............

ROAMER
_
_
Postovi: 252
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Bpsch WFL247Y izgorene komponente

Post napisao ROAMER » 28 Apr 2020, 22:19

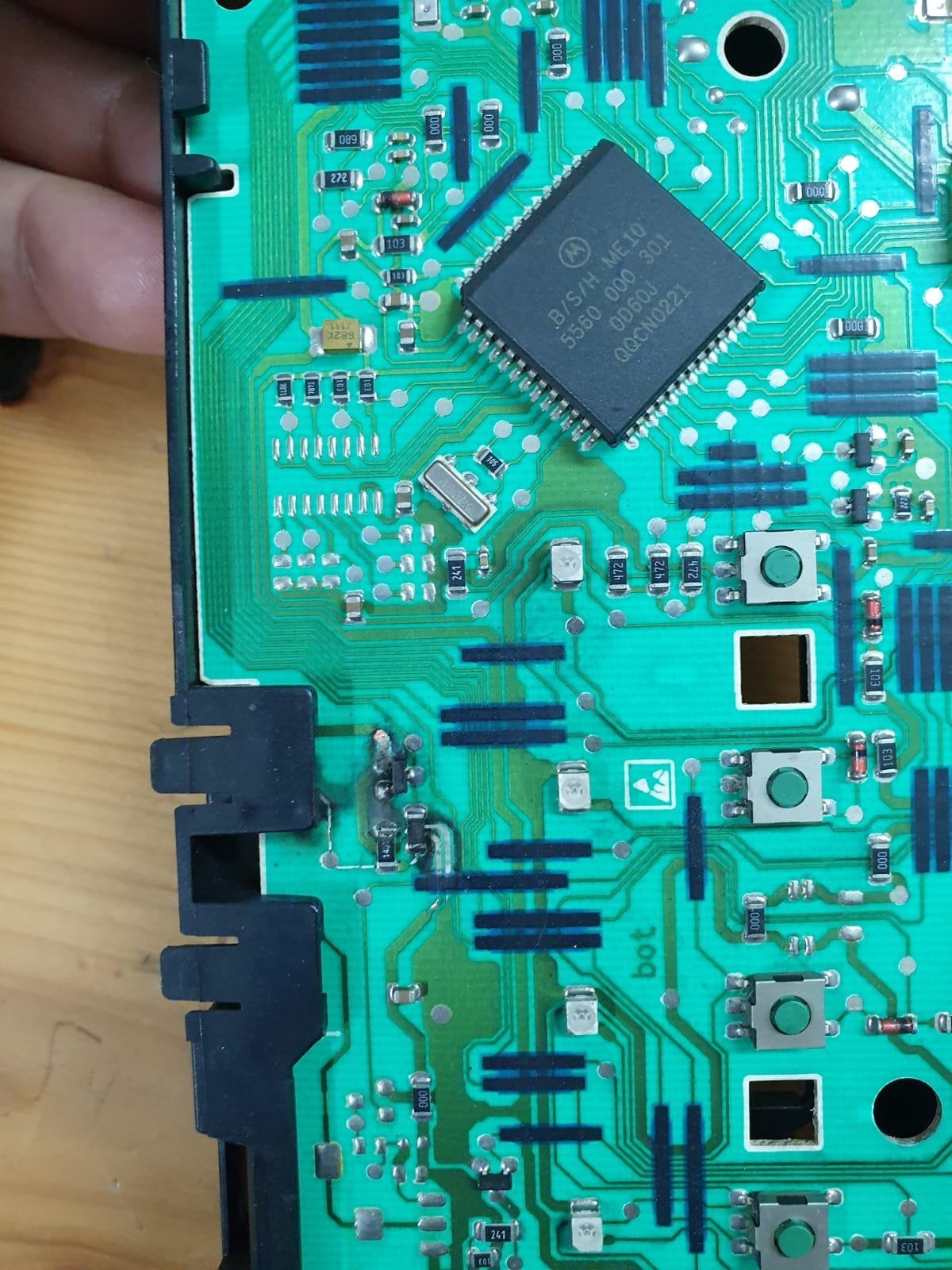

Evo i slike. Po njegovoj prici nesto se premostilo na grijacu. Pa ako je ovo NTC ulaz. Onda predpostavljam sta se premostilo.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Avatar
sim
gxu
gxu
Postovi: 787
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Bosch WFL247Y izgorene komponente

Post napisao sim » 29 Apr 2020, 00:55

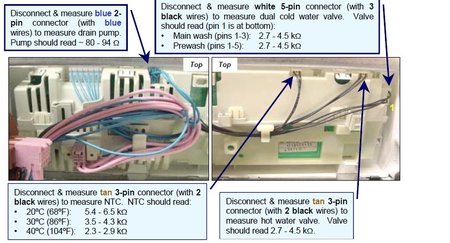

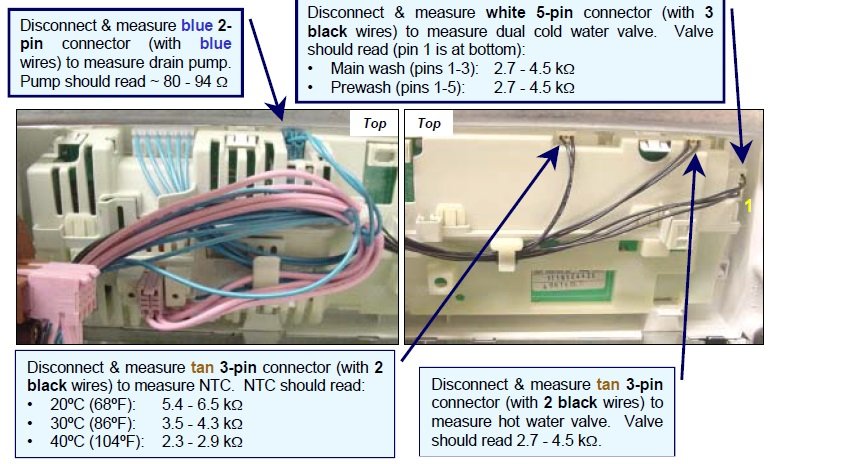

Po svemu sudeci ta tvoja ploca je ista ili vrlo slicna sa plocom u toj drugoj temi. Tako da odgovaraju komponente sa slike u drugoj temi.
Trebalo bi da se tu kaci ntc.
Prilog
SIMkom

Avatar
sim
gxu
gxu
Postovi: 787
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Bosch WFL247Y izgorene komponente

Post napisao sim » 29 Apr 2020, 01:47

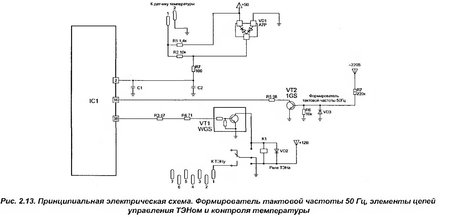

E ovo treba skupo da platis !
Trazio sam ovo na net-u poslednja 2,5 sata i nasao:
Prilog
SIMkom

ROAMER
_
_
Postovi: 252
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Bosch WFL247Y izgorene komponente

Post napisao ROAMER » 29 Apr 2020, 11:18

Sim, ako te put ikad navede u ovaj moj ćošak Istre, piva i još štošta te čeka!!! Ili odaberi valutu po želji!!!

Znači dupla dioda. Jedini problem što sam našao je da je dioda sa oznakom A7P zapravo BAV99W, a po njenom datasheetu, jedna dioda je naopako okrenuta. Nije kao na ovoj shemi. A ne vidim iz one druge teme šta piše na njegovoj diodi. Dioda koja ide na masu bi trebalo da je okrenuta anodom prema masi. Ovako uvijek drži napon 0,6 volti na svojoj anodi a samim tim neki sličan napon i na pinu 2 osim ako pin 2 ne radi na principu mjerenja struje.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Avatar
Stolle
Site Admin
Site Admin
Postovi: 25668
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Bosch WFL247Y izgorene komponente

Post napisao Stolle » 29 Apr 2020, 13:13

Upiši oznake sa modula u prvi post da može da se nađe sutra.
"29 poslednjih dana u mesecu je najteže"

Avatar
sim
gxu
gxu
Postovi: 787
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Bosch WFL247Y izgorene komponente

Post napisao sim » 30 Apr 2020, 10:46

Ovo bi trebali elektronicari da ti pomognu , oni ovo bolje razumeju nego ja.
Možda je i greska na šemi. Ta dupla dioda bi trebalo da sluzi kao zastita.
Jel procesor preživeo? Jel se ukljucuje elektonika?
SIMkom

Avatar
miodrag popovic
gx
gx
Postovi: 3005
Pridružen: 08 Nov 2006, 21:08
Location: Srbija
Phone number: 00381638773821
Specialty: tv
Lokacija: Pančevo Braće Jovanović 56

Re: Bosch WFL247Y izgorene komponente

Post napisao miodrag popovic » 30 Apr 2020, 11:52

Na tom simensu-boschu sam viđao kontra okrenutih dioda.Na dve elektronike iz rinfuza,nedirnute,na jednoj dioda u jedan smer,na drugoj u drugi.U krugu taho motora.Ne ta sa slike nego više prema konektoru motora,kod onog 472 većeg otpornika.Čisto kao napomena da radi ponekad i naopako
Ko izgubi dobitak, taj dobija gubitak

Avatar
sim
gxu
gxu
Postovi: 787
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Bosch WFL247Y izgorene komponente

Post napisao sim » 05 svi 2020, 01:06

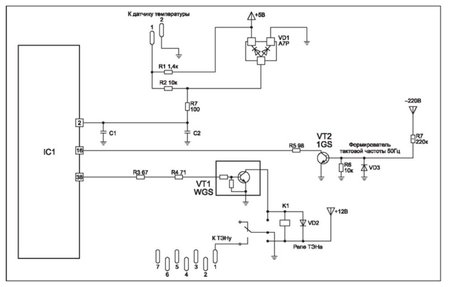

Trazis svuda i na kraju nadjem u svom kompjuteru u dokumentaciji.
Prilog
SIMkom

ROAMER
_
_
Postovi: 252
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Bosch WFL247Y izgorene komponente

Post napisao ROAMER » 05 svi 2020, 16:28

:-) :-) :-) :-) e to je već ispravnija šema. A koliko puta se meni dešavalo, doduše za komponente. Obični 7805, inače zapinjem u njih po radioni, osim kad trebaju. Ne naći pa ne. i naravno kad naručim 10 komada, onda nađem i onih 15 koji su bili po nekim ćoškovima.

Nisam još dobio apdejt šta se dešava sa ovom mašinom. Kad stigne info, javim.
