Možda nekom pomogne

[branimir]

Evo jedan tester kratkog spoja koji nije zahtevan za samogradnju a može biti koristan.Ja sam koristio 741 kolo (ua741), tester do 14 oma tretira kratak spoj, evo šeme a detaljno je dato na linku

Kod: Označi sve

 https://www.homemade-circuits.com/simple-circuit-tester-probe-pcb-fault-finder/


Kako ću praviti još jedan sa napajanjem od 6 cr2032 baterija te sam na aliekspresu poručio komponente kao na slici.

[branimir]

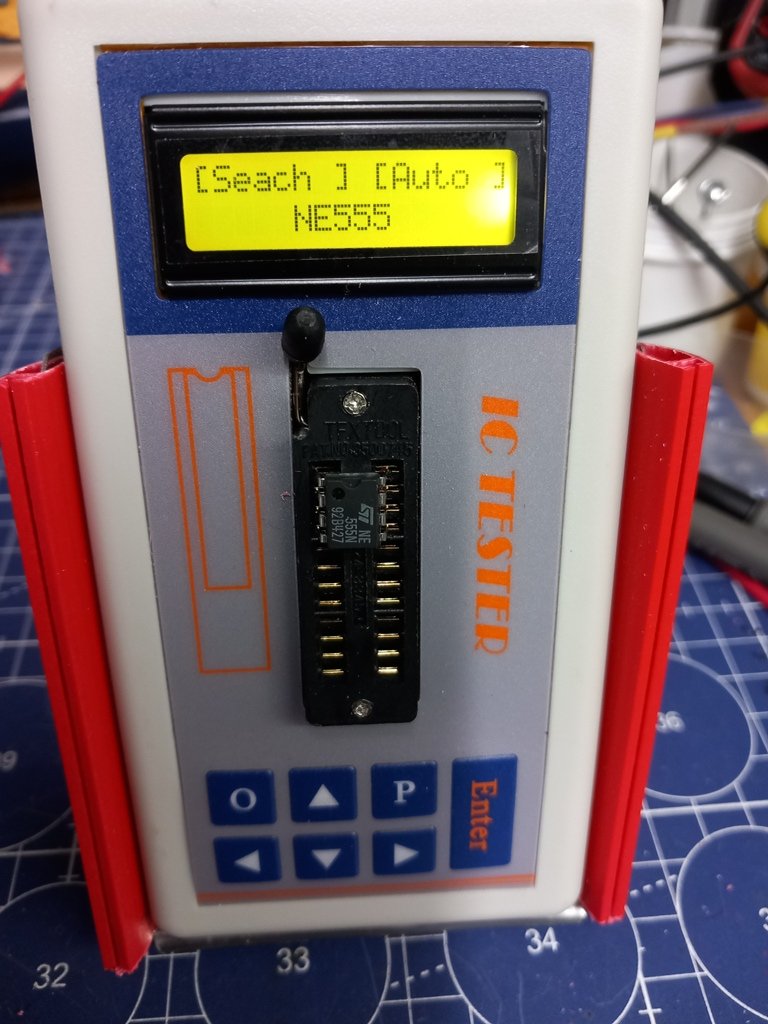

Možda nekom treba, cena mu nekih 30 evra koliko me izašao sa dodatnim adapterima.Ima dosta da pruži.

Kod: Označi sve

 https://vi.aliexpress.com/item/1005007548115761.html?spm=a2g0o.order_list.order_list_main.237.545e1802Nc0Qce&gatewayAdapt=glo2vnm

Pogled unutar instrumenta

[branimir]

Kako sin gradi veliku maketu železnice a za potrebe testiranja dao sam mu regulisano napajanje veće snage tako da sam sebi potražio na aliekspresu drugo te sam naleteo na nešto veoma interesantno.U pitanju je I2C p30S napajanje sa raznim dodacima namenjeno prevashodno serviserima mobilnih uređaja.Lemilica koristi D210 vrhove koji su tanji od C210 tako da ovi drugi ne nmogu da se postave, ali uz odgovarajuću ručku mogu se koristiti (ovih dana naručujem).
Napajanje sa povoljnom cenom (popust od 10 evra u tom trenutku) sam našao u Aixun prodavnici na Aliekspresu, što dovoljno govori da se radi o kvalitetnom uređaju, te me je izašlo 190 evra (za opciju 5 na priloženom linku) sa sve dostavom. Napajanje je Fedex poštom striglo za 5 dana.
Mnogo više o napajanju na linku proizvođača.
Link prodavca

Kod: Označi sve

 https://vi.aliexpress.com/item/1005008017651725.html?spm=a2g0o.order_list.order_list_main.41.50fd1802cjZtij&gatewayAdapt=glo2vnm

Link proizvođača

Kod: Označi sve

 https://i2c123.com/en/product/p30s-digital-power-supply-10-in-1-multi-function-power-supply-hot-air-gun-desoldering-station-heating-station-p30-soldering-station/

[KASA1]

Malo je reči napajanje,... ovo je multifunkcionalni uređaj.
Djeluje solidno odrađen, no, ne nalazim baš neke ozbiljne review-e na netu pa se nadam da ćeš nas počastiti svojom recenzijom.

Nek te dobro služi.

[branimir]

Kada Aixun stoji iza prodaje ovog uređajaje znak da on itekako vredi, a naročito što isporučuje 25A a pritom trpi i kratak spoj od 25A.Sam uređaj je težak 2,1kg.Zamerka je što uz njega ne ide nikakvo uputstvo ali mu je pozitivna strana što je interfejs izuzetno softverski odrađen a podešavanja za svaki izbor jednostavna a dovoljna.Vreme će pokazati vrednost uređaja, ali sam za ovih par dana zadovoljan.Krajem godine kada kompletiram jiš neke stvari izneću utiske.Inače I2C je osnovana 2020 godine.Evo slika istovremenog rada napajanja, lemilice i duvaljke.

[alexa_pg]

Djeluje baš moćno. Vrhunski.
Neka te u zdravlju služi.

PS. Ja lično nešto nisam ljubitelj uređaja "sve u jednom". Više volim pet uređaja,nego jedan uređaj sa pet različitih mogućnosti.
To je samo moje razmišljanje i ne mora da znači da je ispravno.

[branimir]

Aleksa, i ja sam tog mišljenja ali je ovo izuzetak, da sam uzeo samo osnovnu verziju i posle dodatak za punktovanje (spot welder) izašlo bi me ove novce.Ovaj dodatak je pun pogodak jer dobro odrađuje posao (za to su zadužena 2 elektrolita od po 320 farada od 500000 ciklusa).Za ovo kratko vreme sam se uverio da sam dobro uložio novac, a kako su Kinezi vodili računa da ugrade kvalitetne delove učekujem duži vek trajanja.A nedostatak uputstva, pa neko ko se bavio programiranjem i nije mu nužno jer su postavke iza svake ikone toliko dobro odrađene, bez nepotrebnih detalja, samo suština. Ovih par dana je nedovoljno da bi se isprobale sve mogućnosti i dalo neko objektivno mišljenje.
Jedna od mogućnosti prikaza


[branimir]

Dodatak testeru kratkog spoja.Nedavno su mi stigli aktivni buzeri od 3V pa je jedan paralelno dodat led diodi tako da sada ima i zvučni signal.Pasivni buzer ne funkcioniše.

[branimir]

Da se nadovežem na prethodni post u vezi I2C p30s.Nedavno mi je stigao dodatak koji meri napon do 24V a prvenstveno je namenjen proveri dioda tako da ima dva režima rada kao i ručka D115.Čisto da se kompletira, ne košta puno.Ujedno mije sigla i ručka T210 sa petopinskim konektorom, nije trebalo ništa oko nje raditi pa je puštena u pogon (mada može da se koristi i T245 ali mi nije npotrebna) i radi bez problema uz dodatnu kalibraciju.Link za ručku T210B

Kod: Označi sve

 https://www.aliexpress.com/item/1005008673412526.html?spm=a2g0o.order_list.order_list_main.59.959518028Q04qO

Postolje za ručku sam prilagodio za dve ručke te sam i osposobio da se priključuje sa prednje strane (kod ovog napajanja su konektori sa prednje i zadnje strane ali može biti u funkciji samo jedan) radi lakše izmene konektora.Na slici je vidljiv i D210 vrh sa dve konekcije kao nekadašnji JBC vrhovi, što je i dovoljno jer lemna stanica kontrolu temperature kontroliše preko otpornosti cekas žice.
Inače, sve to jako lepo radi što je i najbitnije.

Evo da dodam sliku i mobilnog aspiratora koji radi na 18V.

[miodrag popovic]

Analogni unimer prepravljen za popravak daljinskih.Unutra su dve baterije od 1,5V spojene na red sa jednim od izvoda,recimo COM-.Na kraju žica su krokodilke.99% daljinskih su sa dve baterije,sa ovim unimerom em imamo napajanje daljinskog pri popravci,em je lako meriti struju koju povlači.Najbitnije je izmeriti miliampere u stanju mirovanja,obično neispravan daljinski ima nekoliko miliampera u mirovanju,a ispravan nula,itd.
Sam unimer je potpuno sačuvan,i dalje područja merenja struje napona i otpora rade jedina prepravnka je dodavanje baterija,povezivanje kablova sa krokodilkama.Kad se ne koristi jednostavno se okrene na područje napona.
npr. stigne daljinski sa izrđalim kontaktima baterija,odmah se proba spoji se krokodilkama na kontakte baterija.
