Panasonic TX40CX300E pozadinsko osvjetljenje led trake

Post napisao VeliBor » 11 Jun 2021, 01:54

LED TV
FIRMA: PANASONIC
MODEL: TX40CX300E
MODEL DODATNO: --
CHASSIS: 17IPS20 17MB100
MAINBOARD: 17MB100
PANEL: VES400QNSS-2D-U01
T-CON BOARD: 15YFU11APCMTA3V0.0
SMPS: 17IPS20
LED TRAKA: 400DLED_SLIM_REV01_20150202

***************************************
SIMPTOMI: Nema osvjetljenje.

DETALJAN OPIS KVARA i PREDUZETE RADNJE:

Pozdrav svima, situacija je da je televizor vec bio sa istim simptomom i mjenjane su diode 4-5 komada. Sada je izgorila cijela traka sa diodama 10 komada na traci, pa sam mislio da zamjenem sve komplet trake 4xA i 1xC ali imam problem nema se kupiti u BiH. :-(
Sve koje sam zvao rekli su da se vise ovaj model ne proizvodi :roll: :?: . Vidim da po netu ima kako gdje mada neki ne salju za BiH. :-)
Da li se neko vec susretao sa ovim modelom i da li je moguce naci neku zamjenu? Pitam jer mozda je neko vec imao isti problem.
Prilog

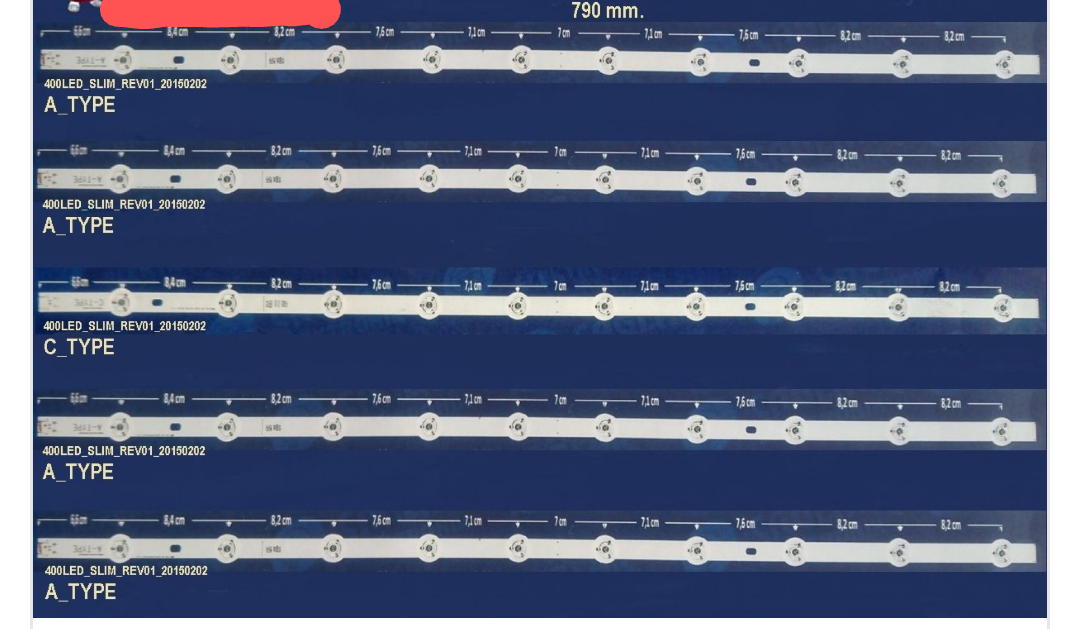

LED trake 400DLED_SLIM_REV01_20150202 4xA 1xC

Avatar
KASA1
Site Admin
Site Admin
Postovi: 3582
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Panasonic TX40CX300E pozadinsko osvjetljenje led trake

Post napisao KASA1 » 11 Jun 2021, 09:29

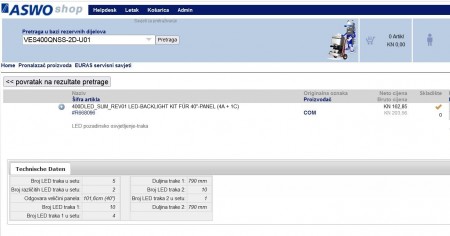

Pregledao sam bazu našeg foruma i kataloge standardnih dobavljača iz Srbije i Hrvatske,... samo ASWO ih ima u ponudi ali uz narudžbu-rezervaciju pa se vjerojatno čeka skoro kao i da sam naručuješ izvana.

"Čovječe, pazi da ne ideš malen ispod zvijezda!"

VeliBor
_
_
Postovi: 6
Pridružen: 20 Sep 2018, 23:38
Location: BiH
Specialty: tv-multimedia

Re: Panasonic TX40CX300E pozadinsko osvjetljenje led trake

Post napisao VeliBor » 08 svi 2022, 15:57

Pozdrav opet problem sa istim televizorom i opet bile diodne trake koje su zamijenjene . Nakon zamjene i sklapanja televizora pozadinsko osvjetljenje radi normalno samo što je sada Tv prešao u test ili burning mode mijenja boje zelena,plava,crvena,siva,bijela. Ne znam šta je to moglo uzrokovati a ne bi trebalo da je do dioda barem tako mislim 🙄. Da li se neko već susretao sa tim da li se može test ugasiti sa određenim tipkama i šta mi je dalje činiti? Unaprijed hvala vam na pomoći.

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 5889
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: Panasonic TX40CX300E pozadinsko osvjetljenje led trake

Post napisao alexa_pg » 08 svi 2022, 16:05

VeliBor je napisao:
08 svi 2022, 15:57
...opet problem sa istim televizorom i opet bile diodne trake koje su zamijenjene ...
Da li to znači da si ih zamijenio u junu prošle godine i da su za nepunu godinu dana ponovo pregorele?

Za ovaj kvar koji opisuješ nisu krive LED trake. Provjeri da li si dobro povezao LVDS kabal na oba kraja. Ako treba, ponovo ga raskači pa prikači.
"I ja volim ljude ali ih sve manje podnosim"

VeliBor
_
_
Postovi: 6
Pridružen: 20 Sep 2018, 23:38
Location: BiH
Specialty: tv-multimedia

Re: Panasonic TX40CX300E pozadinsko osvjetljenje led trake

Post napisao VeliBor » 08 svi 2022, 16:17

Nije baš da su zamijenjene u junu bile su krpljene ,kasnije stigle nove jer ih je teže bilo naručiti. Uglavnom sada opet rade ali je problem novi. Pretpostavio sam da nije do traka samo što izgleda TV kritičan. Čini mi se da sam to već radio.

Avatar
KASA1
Site Admin
Site Admin
Postovi: 3582
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Panasonic TX40CX300E pozadinsko osvjetljenje led trake

Post napisao KASA1 » 08 svi 2022, 23:06

VeliBor je napisao:
08 svi 2022, 15:57
... da li se može test ugasiti sa određenim tipkama i šta mi je dalje činiti?
Odradi prvo rekonekciju LVDS kabla. Nema li promjene, probaj držati power tipku na tv-u 5 i više sec.,... kad se isključi u stby, restartaj ga. Isto možeš pokušati i sa source (input) tipkom.
