Indesit ce238v problem sa elektronikom

[alexb]

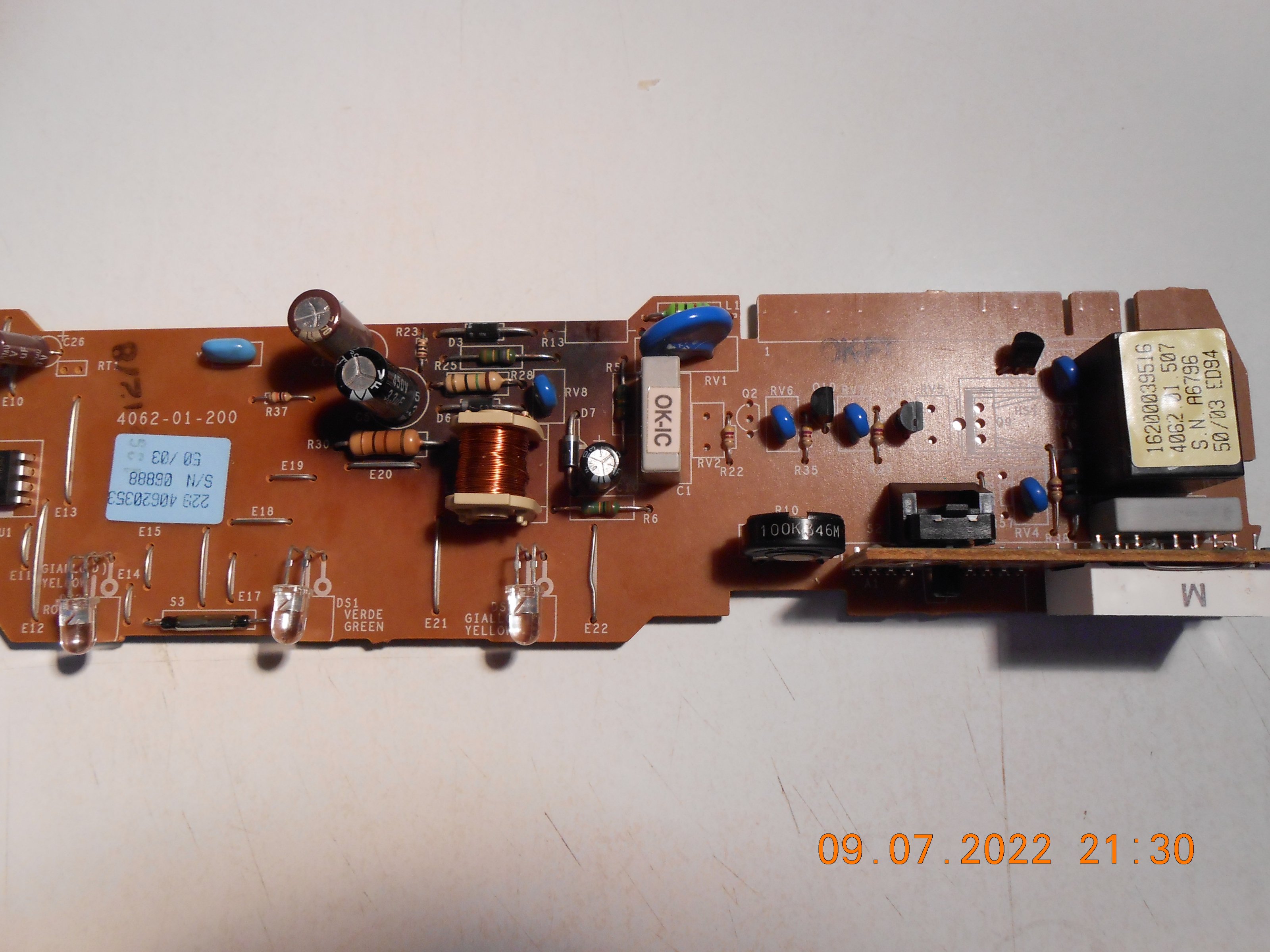

PCB: 4062-01-200

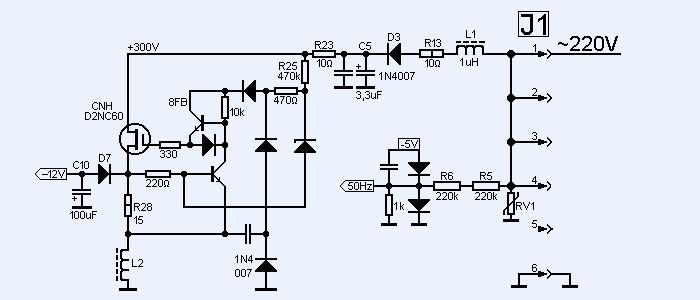

Pozdrav svima. Evo posle 11 godina opet slican problem na ovom kombinovanom frizideru indesit ce238v . Proslog puta su led diode davale signale da nesto nije u redu i kompresor nije hteo da startuje. Sada se desilo da na elektronskoj tabli nema nikakvih znakova,deluje potpuno mrtva,nema ni led dioda ni njihovo treptanje ni displeji za temperaturu ne svetle ili sl. niti kompresor ni unutra ne rade. Skinuo sam elektronsku plocu i video da je izgoreo otpornik R13 .Zadnjeg puta je samo bio naduven kondenzator C5 3,3mf 450v. Njega sam zamenio i otpornik R28 koji je davao vrednosti ali je malo promenio boju(15ohm/0,5w) i posle toga je frizider radio svo ovo vreme.Malo me buni sto u chemi koju sam dobio od kolega u ranijim postovima kada sam imao ovaj problem, otpornik R13 stoji da je 10 ohm ,medjutim na njemu samom se vidi da je po bojama 20 ohm. a takodje i u jednom manualu sa ovakvom plocom bez displeja za podesavanje temperature stoji da je otpornik R13 27 ohm/0,5w . Molim za misljenje, da li je mozda jos nesto uzrokovalo pregorevanje ovog otpornika ili je prosto dosao do kraja svog zivota. Skinuo sam isti i zamenicu sa novim u ponedeljak posto je danas sve zatvoreno kada sam ovo skinuo.Zamenicu i kondenzator C5 radi svake sigurnosti . U prilogu su slike ploce i schema koju sam ranije dobio na ovom forumu. Unapred zahvalan na svakoj pomoci i ideji za resenje ovog problema.

[KASA1]

R13 je vjerojatno 27Ω/2W. Ovako kao na tvojoj slici izgleda otpornik koji prasne uslijed kratkog spoja nekih od elemenata koji su iza njega, pa bi svakako prije zamjene provjerio te elemente. Prvenstveno sumnjam u diodu D3 te MOSFET tranzistor D2NC60. Provjeri ponovo elko 3.3µF/450V.

[alexb]

Hvala Kasa na savetu ,provericu sve to sa nekim elektronicarem, javljam sta ce biti.

[alexb]

Danas sam zamenio R13 27ohm, i diodu D3 iako je pokazivala na instrumentu da je u redu ali radi svake sigurnosti,takodje sam zamenio i C5 3,3mf/450v koji je prosli put bio naduven. problem je sto u Nisu u svim radnjama koje sam obisao nemaju ovaj mosfet D2NC60 , u jednoj sam nasao neku zamenu za njega sa oznakom TSM2N60 ali nisam ga ugradio dok se ne posavetujem sa nekim elektronicarem da mi uporedi parametre originala i ovog. Takodje cu potraziti i van Nisa ovaj originalni D2NC60 .Zbog ovoga jos ne smem da postavim plocu u frizider jer neznam ako je on los mozda opet nesto crkne.

[KASA1]

Moja je preporuka išla u smjeru da se navedeni elementi provjere a ne nužno i zamjene, no, ako će ploča završiti kod elektroničara onda ne bi trebalo biti problema oko toga treba li što i kako zamijeniti.

[alexa_pg]

Knjige kažu da su karakteristike tranzistora STD2NC60 sledeće:
N-CHANNEL 600V - 3.3Ω - 2A

Za tranzistor TSM2N60:
N-CHANNEL 600V - 4.4Ω - 2A

Iz ovoga se može reći da su skoro isti.

Kao što je rečeno, ne treba mijenjati komponente napamet. Postoji instrumenat kojim možeš sve da provjeriš i ono šta je neispravno to se mijenja. Kako nisi elektrotehničar, ne znam šta da ti kažem. Postoji više načina da se provjeri ispravnost neke ploše prilikom uključivanja na 220V.
Predlažem da ti to pogleda neko ko se malo više razumije u ovu problematiku.

[alexb]

Zamenio sam ove navedene delove osim mosfet tranzistora ,u razgovoru sa elektronicarem rekao mi je kako da ga proverim unimerom i posto nigde ne daje kratak spoj tj. da zujalica na unimeru pisti,rekao mi je da bi trebalo da je dobar i da tako probam plocu pa ako nesto nije u redu onda ce otpornik opet pregoreti a ako je sada sve u redu mozda ce raditi. Uradicu tako, postavicu plocu i videcu sta ce se desiti.Problem mi je da sada idem kod rodjaka elektronicara zato sto je nedavno imao kovid pa zato pokusavamo da problem resimo telefonom. Videcu sta ce biti pa se javljam u svakom slucaju kako god da bude.

[alexb]

Posto sam pre nekoliko dana bio kod rodjaka elektronicara ,proverio je ovaj mosfet tranzistor na ploci i da po njemu deluje dobro pa da postavim plocu i probam.Postavio sam plocu,ukljucio i sve je proradilo. Cekao sam nekoliko dana da ispratim da li sve funkcionise kako treba pa da javim sta se desilo. nadam se da ce i dalje raditi pa stoga je valjda bar za sada problem resen.hvala svima na pomoci i savetima.
