PLASMA TFT LCD CRT TV - Princip rada
od ndusan u Avg 22, 2007 00:05
Interesuje me literatura vezana za u koj su objasnjeni principi rada lcd, tft ,plazma televizora , Moze neki sajt ili gde bih mogao da kupim ovu literaturu.
- ndusan
- _
- Postovi: 9
- Pridružio se: Avg 01, 2007 11:21
- Lokacija: Pancevo
od Majstor Duja u Avg 22, 2007 11:12
LCD (Liquid Crystal Display):
Matriks (pixeli poredjani u dve ose) se formira pomocu polarizujucih kristala rastopljenih u elektrolitu, koji se prilikom pojavljivanja
napona na krajevima celije polarizuju i tako propustaju svetlost, nema pozadinskog osvetljenja, slab kontrast ali radi na extremno
niskim razlikama potencijala (naponu) od svega 200-300mV, potrosnja struje je zanemarljiva...mane su se ogledale u sporosti odziva pixela ali je zato vek trajanja neogranicen (dokle god vazduh ne udje u prostor elektrolita..nekad i 20 godina...)
http://en.wikipedia.org/wiki/Liquid_crystal_display
TFT LCD (thin Film Transistor) LCD:
Matriks formiran od tri osnovne boje RGB (crvena, zelena, plava), opet su u upotrebi polarizujuci kristali ali ovaj put su pogonjeni tranzistorom
implementiranim u elektrolitu koji ih okida tako da je poboljsana kotrola samih kristala u smislu jacine polarizacije kao i brzine iste.
Brzina polarizacije je vreme potrebno da se pixel prebaci iz stanja od 10% do 90% "zatamnjenosti" (12mS, 8mS....).
U tu svrhu su razvijeni kontroleri koji vise adresiranje i kontrolu pixela, radni napon je i dalje relativno nizak (oko 1,5V) dok struja raste sa
brojem pixela i dostize i do 15-20A po panelu sto opet nije mnogo ako se izracuna snaga od 20-30W. Potrebno je pozadinsko osvetljenje.
...mane su losa prostorna projekcija (ugao gledanja je relativno mali) zatim problem je u kontrastu kao i u prikazivanju slike van projektovane
rezolucije, recimo ekran je 19inch i ima 1280X1024, bilo koja rezolucija ispod te rezultuje losijom slikom (na pr. konture, ivice predmeta su
nejasne)...ta tehnologija je jos uvek u razvoju a sami paneli imaju vek trajanja od 10000h ili 5-7 godina baziranih na 8 satnoj dnevnoj upotrebi...
http://en.wikipedia.org/wiki/TFT_LCD
PLAZMA (PDP):
Matriks je formiran opet od tri boje ali je sacinjen od sicusnih kapsula koje sadrze inertni gas tipa neona ili ksenona koji se prilikom pojave
elektricnog potencijala pretvaraju u plazmu ("uzare" ili zapale se) i iniciraju fosforni nanos na kapsuli da emituje svetlost, zbog tog fosfora plazma
displeji pate od pojavljivanja "duhova" u slici kod emitovanja stacionalnih slika (slika se otisne u ekranu). Nema pozadinskog osveljenja.
Radni napon je dosta visok (oko 90-120V) za adresiranje tj. iniciranje pixela ali je struja relativno mala ali ipak trose pozamasnu
snagu (oko 200-300W). Ekrani imaju brzi odziv i osvetljaj nezavisno od rezolucije. Inace ova tehnologija je po koncepciji najbliza staroj CRT
teh. izrade jer je princip rada skoro isti. Tehnologija Plasma panela je dosegla svoj vrhunac i vise se ne razvija.
Mana plazma ekrana jeste da zbog miniturizacije sistema, kompleksnosti samog panela i velike potrosnje energije dolazi do cestog otkaza
adresnih cipova i kvara samog panela...vek trajanja ekrana je oko 5000 sati ili 2-3 godine bazirane na 8-satnoj dnevnoj upotrebi.
http://en.wikipedia.org/wiki/Plasma_display
Matriks (pixeli poredjani u dve ose) se formira pomocu polarizujucih kristala rastopljenih u elektrolitu, koji se prilikom pojavljivanja
napona na krajevima celije polarizuju i tako propustaju svetlost, nema pozadinskog osvetljenja, slab kontrast ali radi na extremno
niskim razlikama potencijala (naponu) od svega 200-300mV, potrosnja struje je zanemarljiva...mane su se ogledale u sporosti odziva pixela ali je zato vek trajanja neogranicen (dokle god vazduh ne udje u prostor elektrolita..nekad i 20 godina...)
http://en.wikipedia.org/wiki/Liquid_crystal_display
TFT LCD (thin Film Transistor) LCD:
Matriks formiran od tri osnovne boje RGB (crvena, zelena, plava), opet su u upotrebi polarizujuci kristali ali ovaj put su pogonjeni tranzistorom
implementiranim u elektrolitu koji ih okida tako da je poboljsana kotrola samih kristala u smislu jacine polarizacije kao i brzine iste.
Brzina polarizacije je vreme potrebno da se pixel prebaci iz stanja od 10% do 90% "zatamnjenosti" (12mS, 8mS....).
U tu svrhu su razvijeni kontroleri koji vise adresiranje i kontrolu pixela, radni napon je i dalje relativno nizak (oko 1,5V) dok struja raste sa
brojem pixela i dostize i do 15-20A po panelu sto opet nije mnogo ako se izracuna snaga od 20-30W. Potrebno je pozadinsko osvetljenje.
...mane su losa prostorna projekcija (ugao gledanja je relativno mali) zatim problem je u kontrastu kao i u prikazivanju slike van projektovane
rezolucije, recimo ekran je 19inch i ima 1280X1024, bilo koja rezolucija ispod te rezultuje losijom slikom (na pr. konture, ivice predmeta su
nejasne)...ta tehnologija je jos uvek u razvoju a sami paneli imaju vek trajanja od 10000h ili 5-7 godina baziranih na 8 satnoj dnevnoj upotrebi...
http://en.wikipedia.org/wiki/TFT_LCD
PLAZMA (PDP):
Matriks je formiran opet od tri boje ali je sacinjen od sicusnih kapsula koje sadrze inertni gas tipa neona ili ksenona koji se prilikom pojave
elektricnog potencijala pretvaraju u plazmu ("uzare" ili zapale se) i iniciraju fosforni nanos na kapsuli da emituje svetlost, zbog tog fosfora plazma
displeji pate od pojavljivanja "duhova" u slici kod emitovanja stacionalnih slika (slika se otisne u ekranu). Nema pozadinskog osveljenja.
Radni napon je dosta visok (oko 90-120V) za adresiranje tj. iniciranje pixela ali je struja relativno mala ali ipak trose pozamasnu
snagu (oko 200-300W). Ekrani imaju brzi odziv i osvetljaj nezavisno od rezolucije. Inace ova tehnologija je po koncepciji najbliza staroj CRT
teh. izrade jer je princip rada skoro isti. Tehnologija Plasma panela je dosegla svoj vrhunac i vise se ne razvija.
Mana plazma ekrana jeste da zbog miniturizacije sistema, kompleksnosti samog panela i velike potrosnje energije dolazi do cestog otkaza
adresnih cipova i kvara samog panela...vek trajanja ekrana je oko 5000 sati ili 2-3 godine bazirane na 8-satnoj dnevnoj upotrebi.
http://en.wikipedia.org/wiki/Plasma_display
-
Majstor Duja - gxu
- Postovi: 2106
- Pridružio se: Avg 23, 2006 17:29
- Lokacija: Novi Sad - centar
- Servis: Elektrocentar
- Zaposlenih: 1
- Kontakt osoba: Goran Duic
- Telefon mobilni: 00381638041115
- Serviser: Da
- Specijalnost: tv-multimedia
od fanzo u Avg 22, 2007 17:33

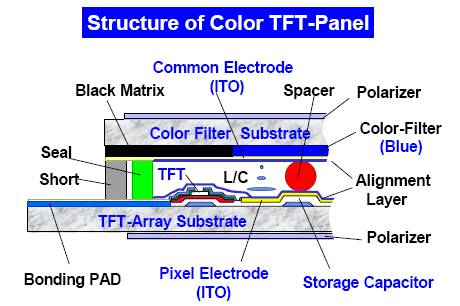

Evo još nekoliko objašnjenja , ali na engleskom. U prilogu je malo detaljnije objašnjen princip rada TFT LCD panela.
Mada nije naodmet i posetiti linkove koje je naš kolega gos'n Duja postavio.
Mada nije naodmet i posetiti linkove koje je naš kolega gos'n Duja postavio.
- Prikačeni fajlovi
-
about tft lcd.rar- (652.03 KiB) 325 puta
-
- TFT Ffundamentals.rar
- (1.05 MiB) 286 puta
-
- lcdtft.jpg (27.26 KiB) Pogledano 5118 puta
Poslednji put menjao fanzo dana Sep 23, 2007 02:24, izmenjena samo jedanput
eee... im'o sam strašan tv..
-
fanzo - Site Admin
- Postovi: 10117
- Pridružio se: Avg 02, 2006 06:41
- Lokacija: B.Petrovac-N.Sad
- Servis: el-rad
- Zaposlenih: 2
- Telefon fiksni: 0038121781575
- Serviser: Da
- Specijalnost: tv-multimedia
od fanzo u Avg 22, 2007 17:43
To je bilo malo osnovnije , a sad evo jednog malo konkretnijeg primera izvedenog na TFT LCD firme LG
- Prikačeni fajlovi
-
- LCD TV - Technical Training.rar
- (856.39 KiB) 589 puta
Poslednji put menjao fanzo dana Sep 23, 2007 01:41, izmenjena samo jedanput
eee... im'o sam strašan tv..
-
fanzo - Site Admin
- Postovi: 10117
- Pridružio se: Avg 02, 2006 06:41
- Lokacija: B.Petrovac-N.Sad
- Servis: el-rad
- Zaposlenih: 2
- Telefon fiksni: 0038121781575
- Serviser: Da
- Specijalnost: tv-multimedia
od ndusan u Avg 22, 2007 21:34
Hvala za informacije . Pregledao sam sve ponudjeno ima dosta zanimljivog ,mada mene vise interesuje sredina samih uredjaja od tjunera pa do panela. Dosta toga sam znao od ranije ;narocito sam dosta saznao iz casopisa mikroserviser i prava je steta sto ga vise nema vise. Popravkom tv uredjaja se bavim iz hobija is svaka informacija mi dosta znaci.
Pozdrav ,hvala jos jednom
Pozdrav ,hvala jos jednom
- ndusan
- _
- Postovi: 9
- Pridružio se: Avg 01, 2007 11:21
- Lokacija: Pancevo
od Majstor Duja u Avg 23, 2007 10:09
ndusan je napisao:... mene vise interesuje sredina samih uredjaja od tjunera pa do panela...
Pa taj deo je isti za svaki TV a ne samo za navedene...
RF prikljucak-tuner-MF-digitalna konverzija slike tona-rgb i geometrija-ekran
...opisacu ceo princip u lepljivoj "Osnovni Koraci Servisiranja Aparata i Uređaja" ...
-
Majstor Duja - gxu
- Postovi: 2106
- Pridružio se: Avg 23, 2006 17:29
- Lokacija: Novi Sad - centar
- Servis: Elektrocentar
- Zaposlenih: 1
- Kontakt osoba: Goran Duic
- Telefon mobilni: 00381638041115
- Serviser: Da
- Specijalnost: tv-multimedia
od braos u Avg 27, 2007 10:51
Samsung plasma training
- Prikačeni fajlovi
-
- Samsung_plasma_training.zip
- samsung plasma
- (9.09 MiB) 511 puta
- braos
- _
- Postovi: 2
- Pridružio se: Jan 09, 2007 15:48
od chellawy u Feb 16, 2008 01:15
cini mi se kako ce DLP tehnologija da pregazi plasmu i LCD ..
http://www.dlp.com/hdtv/3-d_dlp_hdtv.aspx
http://www.dlp.com/hdtv/3-d_dlp_hdtv.aspx
Slučajnost se desi jednom
Slučajnost se desi dvaput
a kad se desi treći put ...... e to onda više nije slučajnost !!!!!
Slučajnost se desi dvaput
a kad se desi treći put ...... e to onda više nije slučajnost !!!!!
-
chellawy - gxu
- Postovi: 4129
- Pridružio se: Avg 12, 2006 22:25
- Lokacija: Backa Palanka
- Skype: chellawy
- Lokacija: 45143752N 19220177E
- Servis: Titan
- Zaposlenih: 0
- Telefon mobilni: 00381641357325
- Serviser: Da
od chellawy u Feb 16, 2008 01:39
a evo i kako su o tome pricali englezi pre par godina.....
http://www.avforums.com/forums/showthread.php?t=61976
http://www.avforums.com/forums/showthread.php?t=61976
Slučajnost se desi jednom
Slučajnost se desi dvaput
a kad se desi treći put ...... e to onda više nije slučajnost !!!!!
Slučajnost se desi dvaput
a kad se desi treći put ...... e to onda više nije slučajnost !!!!!
-
