funai tv2000tmk8 hyper : riješeno

[dane]

imam napon 12v na potenciometrima na rgb pločici na ekranu prvo što sam napravio zamijenio sam ic 301 a nakon toga i birač stalno imam povratne linije. Biranje programa i naponi na biraču su ok nadjem programe i ton je ok .Ic301 sam kupio novi u trgovini da li neko zna da li se može stavit neki drugi TA u zamijenu umijesto TA8759bn hvala

[dane]

nisam provijerio te otpore sutra ču ih provijerit hvala

[Gocet]

Imao sam nesto slicno pre 2-3 meseca na Funai neznam bas tacno koji model ali nakon zamene elko od 100uF/25v za napon 17v sa VN trafoa TV je bio OK.

[novicaobodin]

ako na ic 963 imas manje od 5v proveri D959 D957 D287 IC963 i ako je sve ok izvadi teletekst. ekran si promenio na katodama 170v UG2 manje od 200v i na ekranu mora biti mrak a ne povratne linije. jedino ako na CTR plocici na ekranu nije masa negde u prekidu.

[dane]

evo provijerio sam komponente r558,r559,r560 bio je izgoren otpor r558 i dioda d503 ali i dalje imam povratne linije i smanjen napon na ic963 3.3v provijerio komponente koje ste napisali ispravne su kada izvadim txt modul tv starta ali se odma ugasi za vrijeme starta probao mijerit napon na ic963 i napon dostigne vrijednost oko 4,8v ašto se tiče g2 napona kad mi je manji od 300v onda nema povratni linija tek kad mu podignem napon na g2 onda se pojave povratne linije hočete da vam uslikam povratne linije

[buzdumra]

moze

hočete da vam uslikam povratne linije

[dane]

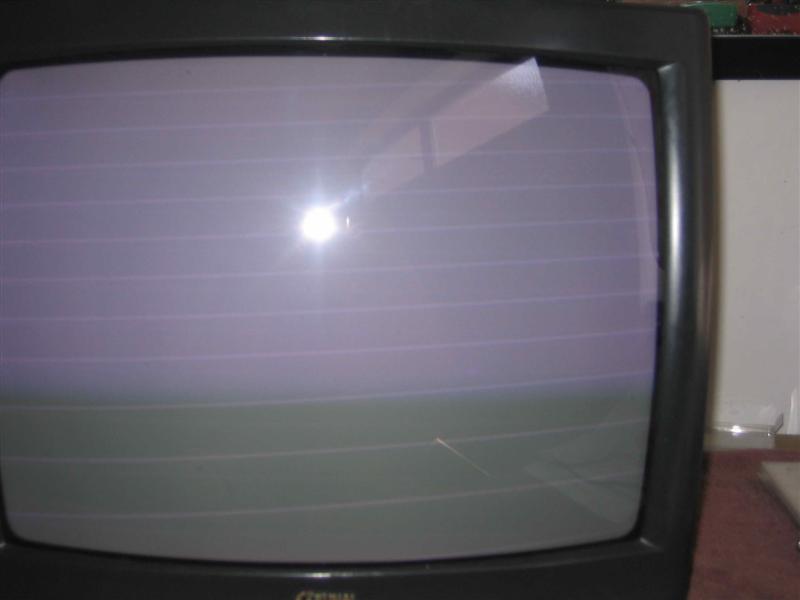

evo slika sa povratnim linijama

[Majstor Duja]

To sto imas linije kad povecas G2 je normalno, znaci da ti raster radi (H,V)
a to sto nemas slike znaci da ti PAL dekoder ili VIDEO izlaz ne rade...
prati pobudu RGB izlaza proveri da li je to OK, proveri napajanje RGB, proveri napajanje PAL dekodera, proveri tjuner (napajanje 12V, 8V) i to je to...nije to vasionski brod, nema tu nista komplikovano, poz...

[dane]

nisi mi baš puno pomogao sve sam ja to već probao da li neko zna zašto mi je napon na 7805 (ic963) smanjen več sam par puta napisao da sve ide iz ic301 koji sam već mijenjao napon 12v je ok a ovih 8v mi reci koji je to napon da ga probam mijerit birač sam mijenjao i isto je

[dane]

kad smanjim g2 i prstima diram po nožicama ta8759bn i oscilatoru x331 kao da se hoce slika pojavit na momente se pojavi plava podloga sa band trakom probao zamijenit oscilator x331 ali i dalje isti problem

[buzdumra]

dane izvini ali treba jos dosta da poradis na stvarima kako radi tv i sta koji stepen radi u tv-u tako ces mozda malo lakse lokalizovat kvar
e sad da sam na tvom mestu pregledao bih sve ijedan otpornik i zameno sve elektrolite . joj,
tranzistori u rgb nove, tako pregledao sve na ploci..i diode.!
mozda je pukla stampa?

[Majstor Duja]

Dane, kada postavljas pitanje navedi i koji je to integralac a ne samo njegovu poziciju...nemamo bas svi vremena da studiramo sheme...
Koliki je napon ispred tog famoznog IC963 ili 7805 stabilizatora napona?
Treba da je 12V, ako jeste otkaci potrosace sa Vout ili PIN3 ovog stabilizatora, stavi otpornik od 10R/2W i izmeri koliki je napon ako se podigne na 5V onda ga nesto blokira, zakaci ga ponovo i otkacinji redom sve potrosace i meri, kada se napon digne sa 3,2 na 5V nasao si sta je problem! Moze da bude bilo sta na toj liniji ; kondenzator, zastitna zener dioda, memorija, procesor...
Stvarno zelim da ti pomognem ali opet ti kazem nemoj ocekivati da ti ovde neko prepricava elementarne cinjenice u trazenju nekog kvara!
Kad ti kazem da prekontrolises napajanje mislim da ga prekontrolises celog a ne da uzmes unimer i pipnes jedno mesto i to je to.
Sto se uopste vrtis okolo ako ti na stabilizatoru od 5V stoji 3,2?? Ocigledno je da je onda tu problem...`ajd` sad probaj pa javi! Poz

[alexa_pg]

Bojim se kolega da nisi svojim radom slucajno sam sebi napravio neku gresku (kratak spoj na pinovim IC) i sad se mucimo svi da rijesimo problem. Na povratne linije ne obracaj paznju. Ti si ih podizanjem napona G2 napravio. Smanji G2 da budu jedva vidljive i nastavi sa radom.
Posto ti je smanjen napon na stabilizatoru 5V, stvari stoje ovako. IC963 AN78L05 sluzi iskljucivo za napajanje teleteksta. Moj savjet: izvadi txt modul (taj aparat moze da radi i bez njega) i vidi koliki je napon na izlazu stabilizatora. U slucaju da napon i dalje ne valja, provjerices zen. diodu D959 (na slici) ili je sam stabilizator neispravan. Takodje provjeri napon na pinu 53 gdje se vrsi upravljanje TV/TXT. Za rezim TV, napon treba da bude 0V. Moguce da je aparat u rezimu TXT a sam txt modul neispravan.

[dane]

da li treba šta prepojit da bi radio bez txt modula tv prostarta i onda se ugasi nakon 1 sek probao sam i da samo izvadim ic cf70195 ali i dalje isti problem pa sam onda probao otpojit taj treći pin cim otpojim treći pin tv prostarta ali se odmah gasi

[dane]

da li ste svi odustali od ovog tv ili je nesto drugo problem ja jos nisam odustao ali me zanima da li mogu sto prepojit kad izvadim txt modul pomozite

[verica]

TA8759BN MOZES DA ZAMENIS SA TA8659AN PROVERENO POZDRAV

[Boban]

Dane, prijatelju, ajde kaži nam već šta je sa tim stabilizatorom (skini/proveri/zameni) ovako se samo vrtiš u krug, ni indijanski vrač ti neće pomoći. I šta je sa tim naponom na pinu 53 TA8759? Možeš da odspojiš R,G,B i Blank signale sa TXT modula pa da probaš. Mada na TXT modulu je MN1380R detektor napona pa ako na ulazu nema više od 4V džaba ti sve. Ko zna kakve zajebancije može da priredi. Ako je stabilizator ispravan, verovatno te zeza taj TXT modul. Imaš li uopšte video signala iz MF-a (pretpostavljam da imaš pošto imaš tona)?

[dane]

evo ljudi napokon sam ga riješio promijenio diode d959,d957,d287 i ic963
nakon toga dobio na stabilizatoru napona 5v i sve radi ok što vas nisam odmah poslušo puno hvala ekipi i onome koje organizator ovako nečega

[tom]

što vas nisam odmah poslušo puno hvala ekipi i onome koje organizator ovako nečega

Iako nisam ucestvovao u pomoci drago mi je da si zakljucio da je
www.Fanzo.org " NUMBER ONE "

[novicaobodin]

ja sam ti to rekao odavbo da uradis ali bolje ikad nego nikad
