Re: ESR METAR - MAKEDONAC

Post napisao djuma » 12 Mar 2020, 14:17

bogoljub je napisao:
11 Mar 2020, 22:20
Za djumu iz Crvenke.Pošto se mučiš da praviš pločicu evo po ovom nacrtu sam pravi pločicu.Imaš deo teksta na Španskom gde se nalazi nacrt štampane pločice i njene razmere,imaš i članak na hrvatskom gde imaš sve ostalo što ti treba.PDF lista komponenti je od nekog drugog projekta.
Hvala puno, krećem sa nabavkom delova :D

djuma
_
_
Postovi: 28
Pridružen: 28 Mar 2014, 20:28
Location: Crvenka

Re: ESR METAR - MAKEDONAC

Post napisao djuma » 18 Sep 2020, 18:46

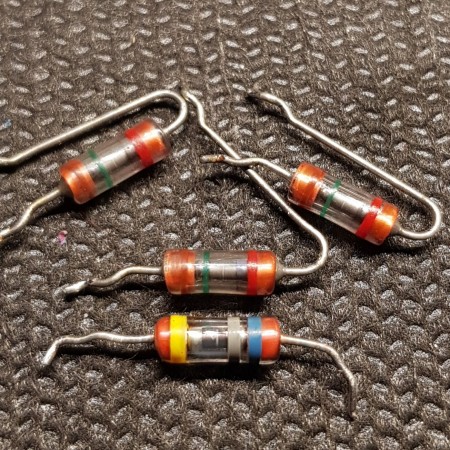

Nabavio sam sve komponente osim Ge dioda. Bio sam ovde u NS u Sprint i nemaju...
Da li neko zna iz kojeg starog uredjaja bih mogao da izvadim, gde bih mogao da otprilike potražiti?

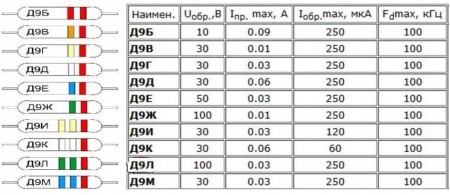

Kakve su ovo diode?
Prilog

Avatar
Stolle
Site Admin
Site Admin
Postovi: 26319
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: ESR METAR - MAKEDONAC

Post napisao Stolle » 18 Sep 2020, 19:31

Stari tranzistorski radio prijemnici.
"29 poslednjih dana u mesecu je najteže"

Avatar
miodrag popovic
gx
gx
Postovi: 3094
Pridružen: 08 Nov 2006, 21:08
Location: Srbija
Phone number: 00381638773821
Specialty: tv
Lokacija: Pančevo Braće Jovanović 56

Re: ESR METAR - MAKEDONAC

Post napisao miodrag popovic » 18 Sep 2020, 21:11

Koliko se sjećam u zadnjem sam koristio šotki diode umesto germanijum.
evo ovdje imaš i jedne i druge

Kod: Označi sve

http://www.kelco.rs/katalog/komponente.php?IDgroupweb=1655

Kod: Označi sve

http://www.kelco.rs/katalog/komponente.php?IDgroupweb=1570
Ko izgubi dobitak, taj dobija gubitak

Avatar
Stolle
Site Admin
Site Admin
Postovi: 26319
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: ESR METAR - MAKEDONAC

Post napisao Stolle » 18 Sep 2020, 21:20

"29 poslednjih dana u mesecu je najteže"

djuma
_
_
Postovi: 28
Pridružen: 28 Mar 2014, 20:28
Location: Crvenka

Re: ESR METAR - MAKEDONAC

Post napisao djuma » 19 Sep 2020, 10:24

Hvala na odgovorima. Čitao sam dosta da ove Ge u prodaji nisu dobrog kvaliteta. Zato sam i pitao u kojim uredjajima da ih potrazim ako neko ima iskustva gde ih je viđao. U svakom slučaju cu naručiti iz Kelco. Hvala

Avatar
branimir
_
_
Postovi: 161
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: ESR METAR - MAKEDONAC

Post napisao branimir » 19 Sep 2020, 15:11

Znam da ne znam, a sve što znam naučio sam od nekog.

djuma
_
_
Postovi: 28
Pridružen: 28 Mar 2014, 20:28
Location: Crvenka

Re: ESR METAR - MAKEDONAC

Post napisao djuma » 21 Sep 2020, 11:57

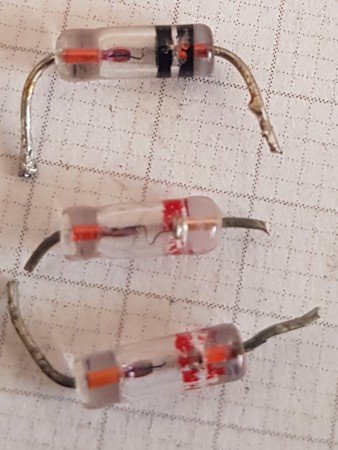

Izvadio sam iz nekog starog radia, ove dve D9B.
Video sam ovde da su zamena za 1N34A :
http://diy-tubes.com/index.php?route=pr ... uct_id=617

Da ih ubacujem?
Prilog

Avatar
branimir
_
_
Postovi: 161
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: ESR METAR - MAKEDONAC

Post napisao branimir » 22 Sep 2020, 07:35

Nema razloga da se ne koriste.
Znam da ne znam, a sve što znam naučio sam od nekog.

djuma
_
_
Postovi: 28
Pridružen: 28 Mar 2014, 20:28
Location: Crvenka

Re: ESR METAR - MAKEDONAC

Post napisao djuma » 24 Sep 2020, 12:01

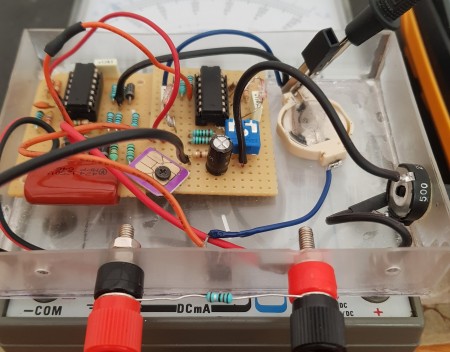

Sklopio sam uredjaj i smestio ga u kuciste koje sam pravio po analognom unimeru Yu Fong YF-250.
Krenuo sam da podesim nulu ali bez uspeha. Na ulaz sam doveo otpornik 1 om. Preklopnik na unimeru sam postavio na 0.05mA. Probao sam i na 500mA. Potenciometar je 500 oma.
Kada je ukljucen napon je 2.55V,
Ic1:
Pin1 0.95V
2 0.56V
3 0.56V
4 2.56V
5 0.55V
6 0.54V
7 0.56V
8 0.3V
9 0.11V
10 0.11V
11 0V
12. 0.03V
13 0.04V
14 0.11V

IC2:
PIN1 0.83V
2 0.3V
3 0.3V
4 2.45V
5 0.66V
6 0.65V
7 0.65V
8 0.94V
9 0.96V
10 0.87V
11 0V
12 0.84V
13 0.83V
14 0.88V
Prilog

djuma
_
_
Postovi: 28
Pridružen: 28 Mar 2014, 20:28
Location: Crvenka

Re: ESR METAR - MAKEDONAC

Post napisao djuma » 24 Sep 2020, 15:33

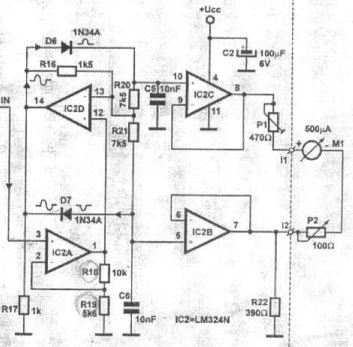

Na osnovu napona sa ove šeme samo mi napon na IC1 pin 12 nije dobar, šta da radim i da probam sledeće?
Prilog

Avatar
miodrag popovic
gx
gx
Postovi: 3094
Pridružen: 08 Nov 2006, 21:08
Location: Srbija
Phone number: 00381638773821
Specialty: tv
Lokacija: Pančevo Braće Jovanović 56

Re: ESR METAR - MAKEDONAC

Post napisao miodrag popovic » 24 Sep 2020, 16:22

Zameni međusobno integralce,ako ima promena nevalja jedan od njih!
Taj napon dobijaš razdjelnikom napona pa teško da nije dobar
Ko izgubi dobitak, taj dobija gubitak

Avatar
alexa_pg
gxu
gxu
Postovi: 3876
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: ESR METAR - MAKEDONAC

Post napisao alexa_pg » 24 Sep 2020, 17:14

Kad spojiš pipalice nakratko, skreće li skretni kalem?
Jedina vakcina
samodisciplina.
Ostani doma

Avatar
branimir
_
_
Postovi: 161
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: ESR METAR - MAKEDONAC

Post napisao branimir » 24 Sep 2020, 17:53

Ako sam dobro shvatio, uređaj je u funkciji adaptera koji se kači na unimer da bi se koristila skala unimera, nema svoju mernu skalu.
Znam da ne znam, a sve što znam naučio sam od nekog.

djuma
_
_
Postovi: 28
Pridružen: 28 Mar 2014, 20:28
Location: Crvenka

Re: ESR METAR - MAKEDONAC

Post napisao djuma » 24 Sep 2020, 17:55

Integralce sam nasao u nekom uređaju, probacu da ih rotiram. Kalem ne reaguje uopste.
Na koji opseg da namestim na unimeru?

Avatar
alexa_pg
gxu
gxu
Postovi: 3876
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: ESR METAR - MAKEDONAC

Post napisao alexa_pg » 24 Sep 2020, 20:09

Na 0.5mA tj. na 500uA
Jedina vakcina
samodisciplina.
Ostani doma

Avatar
bogoljub
gx
gx
Postovi: 163
Pridružen: 15 Avg 2006, 14:32
Location: Gardinovci
Contact person: Bogoljub

Re: ESR METAR - MAKEDONAC

Post napisao bogoljub » 25 Sep 2020, 15:05

Očigledno nisi pažljivo proćitao članak iz Hrvatskog časopisa radio-za Djumu
I jedan članak na ruskom o istom esr metru
Prilog
ESR HR.pdf
(185.39 KiB) Preuzeto 14 puta.
RET_2008_02_050-053_Bezverhiy.pdf
(428.76 KiB) Preuzeto 13 puta.
ZAKLINJEM SE NARODU I BOGU DA CU U KAFANU ICI KAD GOD MOGU

djuma
_
_
Postovi: 28
Pridružen: 28 Mar 2014, 20:28
Location: Crvenka

Re: ESR METAR - MAKEDONAC

Post napisao djuma » 26 Sep 2020, 13:55

Okrenuo sam integralce i proradio je. Sad imam problem da podesim "nulu", trimer P1 i potenciometar P2 imaju vrednost 500 oma.
Kada kratko spojim pipalice pokazuje mi "3 oma" na skali kada podesim P1 i P2. Ne znam sta da sad probam sledece? Želeo bih da dodje do nule pa bih onda bazdario novu skalu sa 1 om, 2, oma....itd
Okacio sam šemu mog unimera, ako se ne varam piše za skretni kalem 18uA 3.3k:

viewtopic.php?p=341251#p341251

djuma
_
_
Postovi: 28
Pridružen: 28 Mar 2014, 20:28
Location: Crvenka

Re: ESR METAR - MAKEDONAC

Post napisao djuma » 27 Sep 2020, 16:57

Imam prekidač na unimeru V-A /2 sa kojim prepolovim vrednost na preklopniku 5mA na 2.5mA. Tada mogu nulu da postavim u krajnji desni ugao. Nista mi ovo nije jasno... Da li gubim tačnost na ovaj način, posto ne mogu nulu da postavim na 0.05mA? U orginalu se pominje skala za 1mA 50 oma

Avatar
alexa_pg
gxu
gxu
Postovi: 3876
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: ESR METAR - MAKEDONAC

Post napisao alexa_pg » 27 Sep 2020, 17:50

U ovom slučaju je teško reći šta je original a šta kopija. Imam šemu iz makedonskog časopisa i u njoj je navedeno da je instrumenat 500uA.
Što se tiče tačnosti instrumenta, nećeš nista izgubiti ako instrumenat bude 500uA ili 1mA. Koristi koji imaš. Instrumenti sa malom unutrašnjom otpornošću, da bi kazaljka došla do kraja traže veću struju. Ako izvor ne može toliku struju da da, dešava to kao kod tebe da tada kazaljka ne može da dođe do kraja.

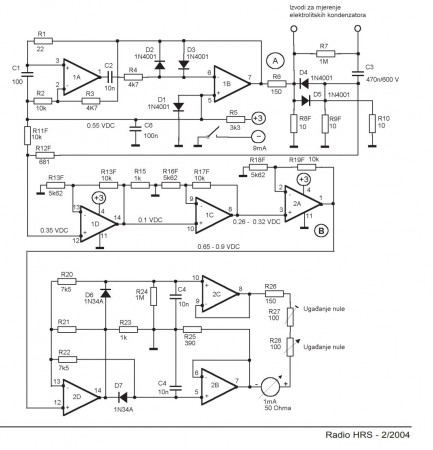

U prilogu je šema izlaznog stepena iz makedonskog časopisa.
