Moj je instrument uradio po onoj makedonskoj semi jedan kolega inace covek koji voli da stvari minimizira tako da kad sam ga otvorio da vidim kako je sve to uradio vidio sam da je ploca 3cm/2cm i mi je rekao da ga sa promenom nekog kondezatora prepravio da mogu da merim mrezni elko bez da se trudim da ga praznim i do sada nisam imao problema.inace ako se ja pitam jedan je od najiskoristenijih instrumenta u servisu i jos se cudim kolegama koji rade tv kako rade bez njega zato sto za merenje svih kondezatora u tv ne treba vise od minut pa sad vi vidite pozdrav...

[alexa_pg]

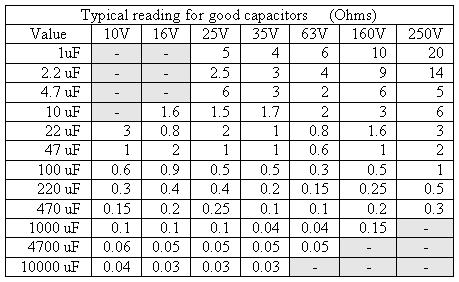

U principu sve sto je Proko rekaoo instrumentu je tako. Koliki ce otpor pokazati instrumenat zavisi od kapaciteta kondenzatora, probojnog napona kondenzatora i od samog kvaliteta istog. Imao sam u svojoj praksi da isti kondenzator npr. 47uF/63V od dva razlicita proizvodjaca ima razlicit otpor. Ova pojava je vise izrazena kod kondenzatora manjeg kapaciteta. Odprilike kako se krece otpornost (ESR) u zavisnosti od kapaciteta i probojnog napona, prikazano je u tabeli u prilogu. Vrijednosti su orijentacione.

[alexa_pg]

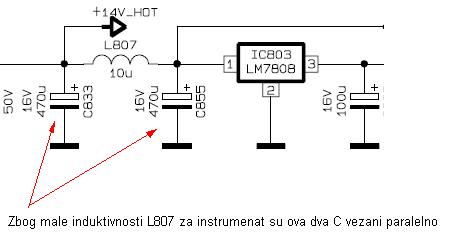

Kod mjerenja kondenzatora, ako se isti ne skida sa sasije, mora se znati kako je kond. vezan u elekticno kolo. Moze se desiti da dva kondenzatora i otpornik (ili zavojnica malog L) cine PI filter, i da je jedan od njih neispravan. U tom slucaju ce preko otpora (ili zavojnice), instrumenat pokazati ispravan ESR jer je u kolu i drugi kondenzator (kao na slici ispod)

[alexa_pg]

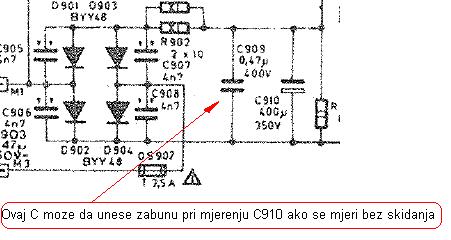

Takodje, cesto je u mreznim stepenima, paralelno mr. elektrolitu 100uF/400V vezan i obican blok kondenzator relativno velikog kapaciteta, cak do 1uF/400V. I u ovom slucaju ako je neispravan mr. elko, instrumenat ce pokazati dobar ESR jer ce "struja" teci kroz blok kondenzator a ne kroz elekrtolit. (vidi sliku)

[buzdumra]

potrosio mi je jednu bateriju sad je kraj... podigao kazaljku i tako stoji :evil: reko sad je crko kad baterija prazna...ona mala od 3v kao za komp..
kakav akumulator da stavim dali moze nesto jace, vise napona

[Stolle]

Ja koristim litijumsku Panasonic photo 6v sa pijace.rasturim je i imam dve od 3V.Jedna otprilike izdrži 3-4 meseca.
Sigurno može 3.6V Ni-MH.

[Vojvoda]

Sigurno može 3.6V Ni-MH.

Dobra ideja bravo
Moram probati.

[filka]

Ja sam to za**banje oko baterije resio tako da sam ugradio djek i uklucim adapter tako da kad sam u servisu i radim i puni se baterija.pozdrav...

[dzafer]

Ja bi imao pitanje za Proku dali imas gotovih ti instrumenata interesuje me u paketu i kolika je postarina za dostavu na podrucju Srbije

[Proko]

Ako nemam gotove, uradim za par dana. Ne razumem šta znači u paketu, a poštarina je do 200 Din.

[dzafer]

mislio sam na sva tri komada (tj u paketu)
o ostalim pojedinostima cu se javiti na pp
pozdrav!

[bogoljub]

Ako neko ima vremena i zivaca za ESR C metar a jos zna i Ruski
http://pro-radio.ru/measure/3288/
Sema se gleda sa "sPlan 6.0"

[Joca]

Sta kazete na ovu stvarcicu.

[BD-electronic]

Gdje to ima da se kupi i pošto je?

[BD-electronic]

Izgleda sasvim fino, ima li kakav link za tu stvarčicu?

[Damiru]

To je namenjeno merenju SMD kondenzatora. Ne znam kako radi, ali možda bi vredelo probati. Samo mi se čini da sam to negde video na netu, a nije ni malo jeftino.
Pozdrav Proki, konačno je odvojio malo vremena...

[Stolle]

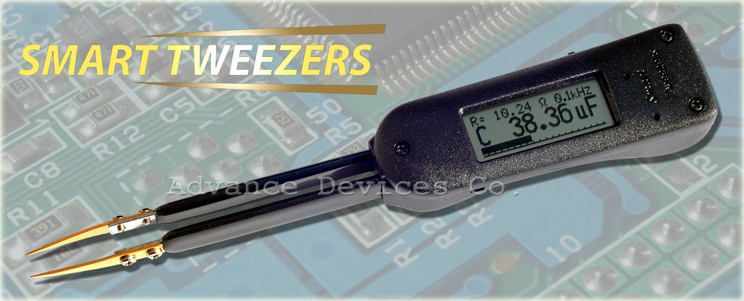

LCR metar
http://www.elexp.com/tst_tst1.htm
a ima još mnogo adresa (google: smart tweezers)
cena, sitnica 379$

[BD-electronic]

Baš sitnica
Televizori su sve jeftiniji a alatke sve skuplje

[buzdumra]

jeste preskupo..
ali izgleda pravo..(tacan kapacitet i unutrasni otpor i frekvencija) mozda meri dok radi tv

[Joca]

Evo jos jedan ESR metar sema i nacrt stampane plocice.
