Eto nakon malo više od godinu dana rada sa ovim instrumentom .. i u zadnjih par godina učestali problemi sa elektrolitima .. mogu da kažem da je ovo extra instrument

.. čitajući šta ste pisali o ESR merenju, a ja to ranije nisam smatrao za shodno i vredno, jer sam imao drugačije principe u svom poslu, a i komponente su bile kvalitetnije. Kako sam imao malo lufta u vremenu, rešio sam i ja da ga sastavim i nisam se pokajao, sada ne mogu da zamislim posao bez ovog instrumenta.
Gledajući unazad potrošnja elektrolita u servisu mi se smanjila, jer sada menjam samo one elektrolite koji su stvarno loši ili lošiji. Sa ovim instrumentom rešio sam neke probleme za ohohoj daleko manje vremena i možda neke kvarove ne bih ni rešio da ga nisam imao.
Ovaj post ne pišem kako bih se hvalio, nego da svima onima koji ga još nisu napravili preporučim.

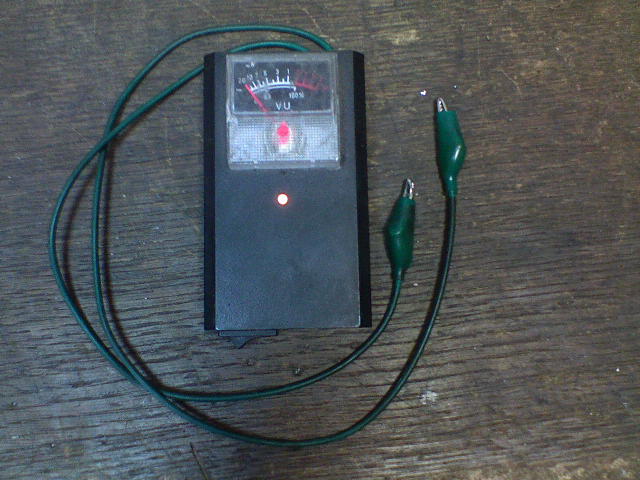

Prednost ovako napravljenog instrumenta naspram led indikacije je dosta velika... a malo bolja naspram onih koji su odrađeni analognom skalom. Evo i primera:
Elko 1000uF kada je dobar pokazuje vrednost 0-1 , a kada je već malo lošiji pokazuje 2 ili više.
470uF kada je ok pokazuje 1-2, a kada je već malo popustio pokazuje 3 ili više.
100uF kada je ok pokazuje (prosečno) 8 , a kada je već malo popustio 12 ili više.
10uF kada je ok pokazuje oko 30-40, kada malo popusti i još se ne mora menjati pokazuje oko 70, a kada je dibidus loš pokazuje 150 i više. Kada rikne BU808, 10uF pokazuje uvek oko 200.
Filterska prigušnica između 2 elka pokazuje najčešće oko 5 ili više, pa samim tim ne moram vaditi elko da bih ga tačno izmerio, jer se uglavnom radi o 470uF pa naviše. Ova prigušnica inače omski merena pokazuje kratak spoj.
Evo primera:otpornik od 1R meri kao vrednost 19.
Iz ovih podataka vidite kako se radi o veoma gustoj skali kod većih kapaciteta i koliko je mala razlika u očitavanju ESR-a ispravnog i neispravnog elka .. a to se jedva ili nikako ne primeti na analognoj skali, dok će instrument sa led indikacijom pokazati da je elko ok - za kapacitete preko 100uF.
Zanimljivo je i to da kapacitet metar pokazuje ispravan kapacitet, dok na ESR se vidi da je poprilično loš.
Sve u svemu sa ovako napravljenim instrumentom se odmah u startu postižu odlični rezultati, a vremenom se dobiju finese u smislu tačne procene u kakvom je stanju koji elko i da li ga možete ostaviti u aparatu.
Par puta sam posumnjao u instrument i u toku popravke ipak menjao elkose koje ih je merio kao dobre .. i nisam popravio uređaj .. nego je kvar bio negde drugde.
U svakom slučaju hvala svima koji su na forumu "dosađivali" sa ESR merenjem.
