Budž Philips + Goldstar

Post napisao Stolle » 25 Nov 2010, 20:42

Philips 21GR975122B šasija G90B
Na ovoj šasiji nema stepena koji je dobar, uključujući i ekran. :plaz: Od bezbroj razlemljenih smd-a, tridesetak potpuno suvih elektrolita, TXT modula, modula za ton...
TXT izbačen, kao i stereo modul za ton, koji i pored najbolje volje i puno izgubljenog vremena nije proradio, odnosno, nekad radi, nekad ne...

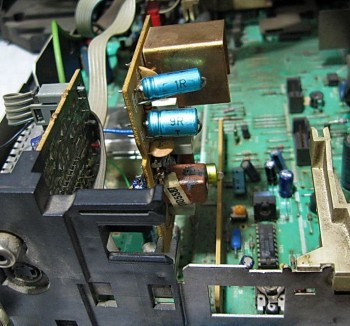

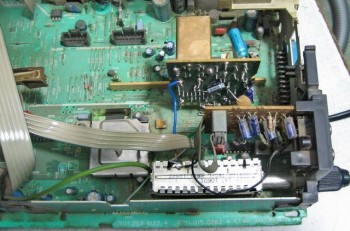

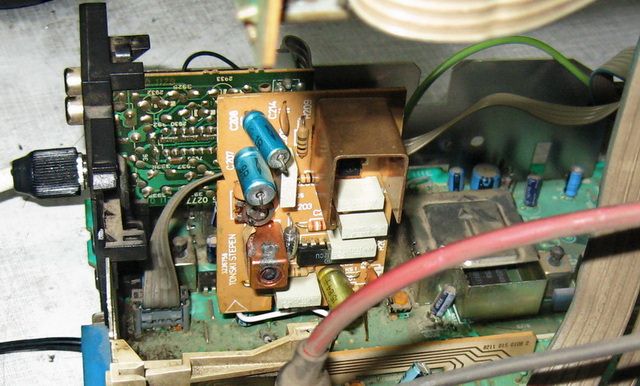

Ubacio sam modul za ton iz Ei B30 šasije. Radi, jedino u st.by ima bruma koji nervira. Ukupan rezultat... :-(
Prilog
"29 poslednjih dana u mesecu je najteže"

Avatar
milan
gxu
gxu
Postovi: 5728
Pridružen: 19 Avg 2006, 22:38
Lokacija: NOVI SAD

Re: Budž Philips 21GR975122B šasija G90B

Post napisao milan » 25 Nov 2010, 21:17

Ubacio sam modul za ton iz Ei B30 šasije
I on ima suve elektolite.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24763
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Budž Philips 21GR975122B šasija G90B

Post napisao Stolle » 25 Nov 2010, 21:21

:lala: Ma dobri su, na žalost. A bolje bi bilo da je do njih. Čim se startuje, nema uopšte bruma.
"29 poslednjih dana u mesecu je najteže"

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20544
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Budž Philips 21GR975122B šasija G90B

Post napisao fanzo » 25 Nov 2010, 21:32

Moraš mu ugasiti napajanje kada je u st.by režimu.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
toce
gx
gx
Postovi: 2854
Pridružen: 25 Apr 2007, 22:41
Location: Makedonija

Re: Budž Philips 21GR975122B šasija G90B

Post napisao toce » 25 Nov 2010, 21:35

Stolle je napisao:jedino u st.by ima bruma koji nervira.

Stole pa ubaci neko rele da prekines napon pojacivaca i nece biti bruma u st . by :fanzo:
TOCE

Avatar
chellawy
gx
gx
Postovi: 5358
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Re: Budž Philips 21GR975122B šasija G90B

Post napisao chellawy » 25 Nov 2010, 21:42

upravo tako , prekines mu napajanje....

pisao sam u nekoj temi kako sam nabudzio to preko malo jaceg tranzistora tipa BD... mislim da bese neki kinez ...

evo ga viewtopic.php?f=52&t=4303&p=95426&hilit=stand#p95426
Kompletna ponuda rezervnih delova koja će biti veoma ažurirana u narednih dve ,dve i po godine :)
https://www.kupindo.com/Clan/chellawy/SpisakPredmeta

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20544
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Budž Philips 21GR975122B šasija G90B

Post napisao fanzo » 25 Nov 2010, 21:44

I napajanje mora da mu bude kako treba inače i u radu hoće da zuji ... ne sećam se tačno naponske vrednosti, ali i tu hoće da bude problem. Sve te vodi da nisi oklopio neki kabel, a nije to.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24763
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Budž Philips 21GR975122B šasija G90B

Post napisao Stolle » 25 Nov 2010, 22:00

Napajanje je dobro, koristio sam postojeće veze koje se ne koriste za stereo modul, stavio sam kratkospojnike predviđene za mono i još par otpornika i kondenzatora i kad radi sve je u redu.
Tačno je da na stand by ostane od tih 24V za napajanje nekih 3-4V i to je zbog toga. Mogu da stavim neki tranzistor, ili rele.
U principu, stavio sam ovo kao budž temu. :mrgreen: Toliko sam vremena izgubio, da bih ga najradije bacio u kontejner. :lala:
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24763
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Budž Philips 21GR975122B šasija G90B

Post napisao Stolle » 25 Nov 2010, 23:31

Na +14V je sve u redu. Jedino što idu sa FBT-a, pa...možda malo više optereti HIS.
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24763
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Budž Philips 21GR975122B šasija G90B

Post napisao Stolle » 26 Nov 2010, 11:32

6 dioda 1N4007 na red na +24V je rešilo problem. Sad je u st.by napon oko 1V i ne čuje se ništa iz zvučnika.
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24763
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Budž Philips + Goldstar

Post napisao Stolle » 09 Dec 2010, 17:27

Evo još jednog. U pitanju je prastari Goldstar CBT9328 PC04X šasija.

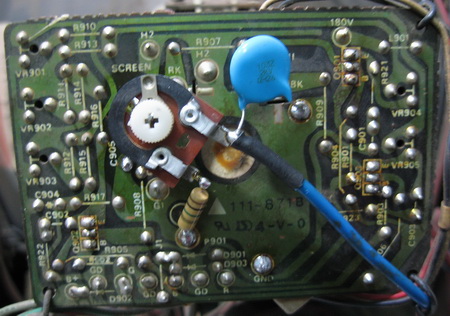

Posle pola kile elektrolita, ne valja i Ug2, odnosno trafo. Treba mu dugo vremena da se napon pojavi. Okretanjem SCREEN potenciometra proradi, ali prilikom sledećeg uključenja, ista stvar.

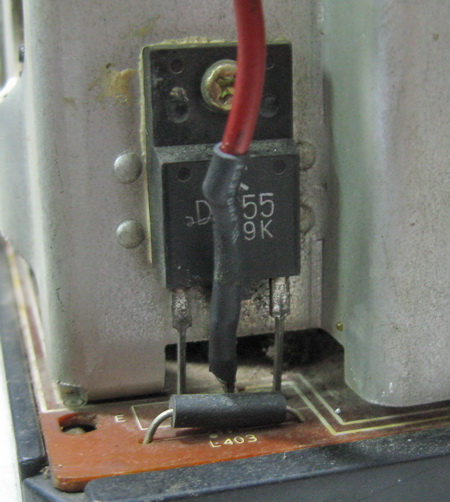

Uzeo sam Ug2 sa kolektora 2SD1555. Na kraju, ekran Goldstar ima fantastičnu oštrinu. I posle toliko godina rada.
Prilog
"29 poslednjih dana u mesecu je najteže"

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: Budž Philips + Goldstar

Post napisao Majstor Duja » 09 Dec 2010, 17:46

Bravo Stole!
Rule #1 "Always stand for what you believe, even if it means standing alone."

arsa
_
_
Postovi: 103
Pridružen: 29 Apr 2008, 17:19
Location: Norway
Contact person: Arsa
Specialty: tv-multimedia

Re: Budž Philips + Goldstar

Post napisao arsa » 09 Dec 2010, 19:44

Posto si se sam opredelio za budz 5+
i jos uspeo :pivopije:

Avatar
Hakija
_
_
Postovi: 192
Pridružen: 25 Okt 2008, 16:38
Location: Srbija
Specialty: tv-multimedia

Re: Budž Philips + Goldstar

Post napisao Hakija » 09 Dec 2010, 20:10

Fino uradjeno, bravo. :tooo:
Sigurno mu pregoreo neki otpornik

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24763
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Budž Philips + Goldstar

Post napisao Stolle » 09 Dec 2010, 20:43

Može to lepše, nego dosadio više, neka radi....Samo da napomenem, u donjoj "cevčici" su dve diode na red BYD33M. Imamo to na forumu već odavno.
"29 poslednjih dana u mesecu je najteže"

Avatar
buzdumra
gxu
gxu
Postovi: 6562
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Budž Philips + Goldstar

Post napisao buzdumra » 10 Dec 2010, 19:26

hehe stole ...sa otklona :pivopije:
proradijo mi net zahvaljujuci fanzi

Avatar
generacija 49
penzioner
penzioner
Postovi: 5429
Pridružen: 04 Nov 2006, 09:40
Location: Beograd,Srbija
Specialty: tv
Lokacija: Srbija

Re: Budž Philips + Goldstar

Post napisao generacija 49 » 06 Nov 2011, 17:47

jel neko budzi nesto ili ste prepustili to brendovima a da mi razbudzujemo :?: :roll: :lala:
Only thinking... :roll: Paz' te priču...poezija. :deda:

Avatar
miodrag popovic
gx
gx
Postovi: 2910
Pridružen: 08 Nov 2006, 21:08
Location: Srbija
Phone number: 013/353-463
Specialty: tv
Lokacija: Pancevo

Re: Budž Philips + Goldstar

Post napisao miodrag popovic » 06 Nov 2011, 18:58

Skoro sve i jedan dan ponesto se nabudzi.Najcesce vertikale,pa napajanja.Eno sad u servisu imam sct11b samsung crni TV kom je riknuo procesor,a imam dve cerupane sasije sa ispravnim procesorima ali nije isti procesor iako je ista sasija,imam sheme,uglavnom je pin na pin ali ima nekih razlika,pa cu da prebacim.Mada to i nije budz klasican.
Ko izgubi dobitak, taj dobija gubitak
