Poravka napajanja LC600H-12 v2.31

Post napisao golub » 10 Apr 2020, 17:58

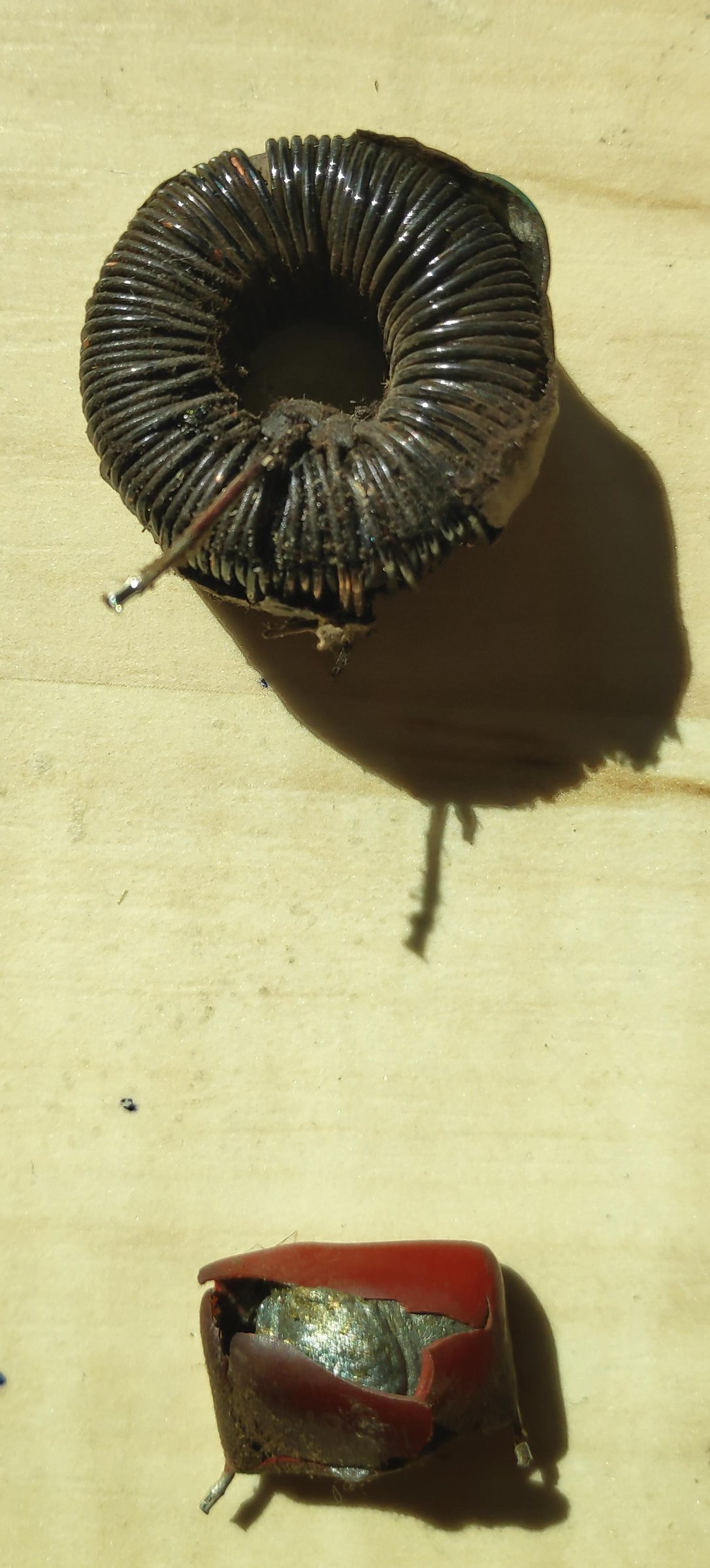

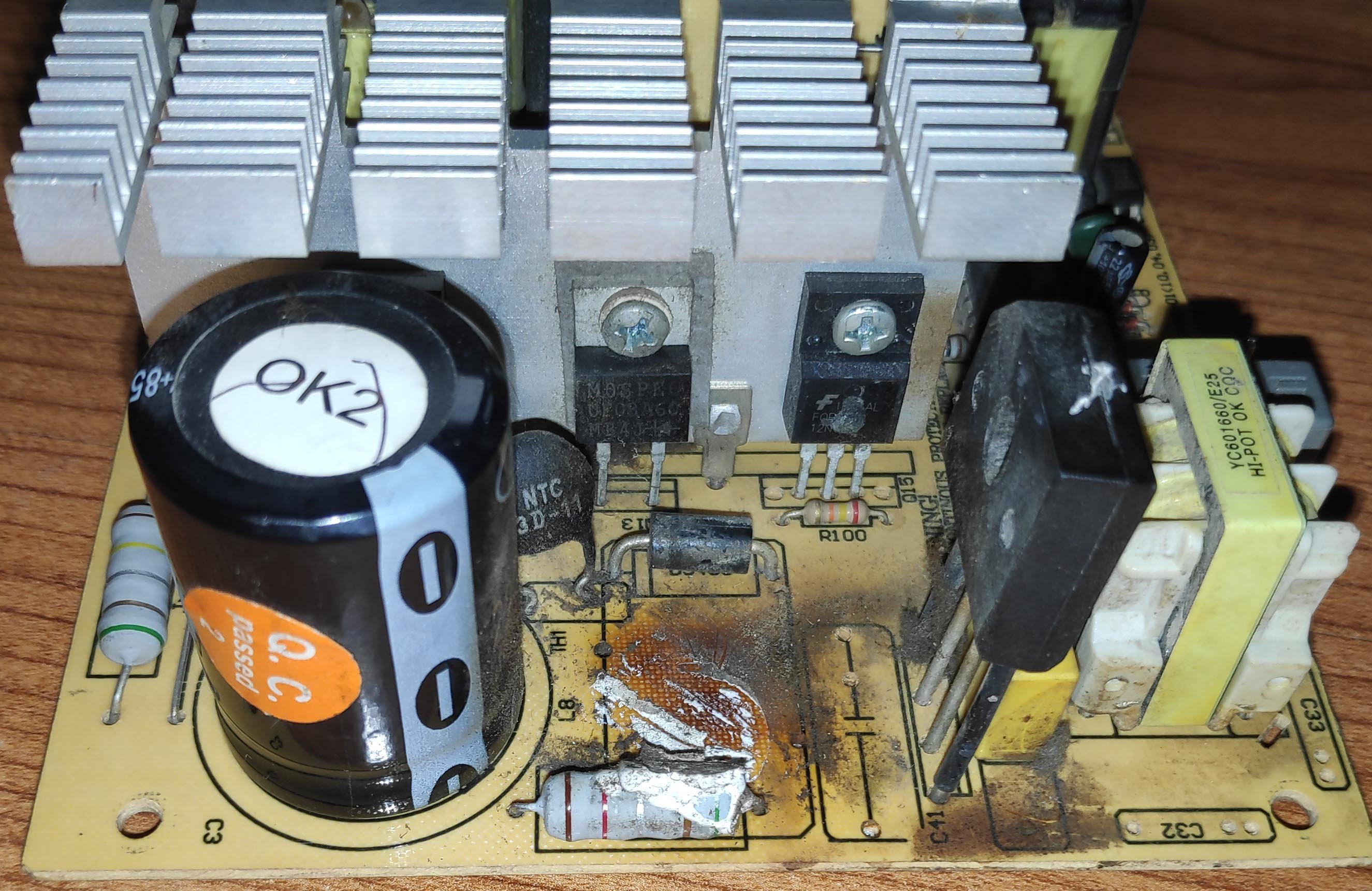

Pozdrav, pokušavam da popravim napajanje za računar koje ne daje znake života. Otvorio sam ga i očistio od prašine i prošao crknut 6.3A mrežni osigurač, kondenzator 470nF/400V koji se raspao i nagorelu zavojnicu L8. Moje je pitanje gde da nadjem ovu zavojnicu, ili dal mogu da namotam pošto sam je razmotao i ima 3,6m žice 0,7mm
Hvala
Prilog
Zadnja izmena: golub, dana 10 Apr 2020, 20:20, ukupno menjano 1 put.

Avatar
Ribery
___
___
Postovi: 547
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: Poravka napajanja LC600H-12 v2.31

Post napisao Ribery » 10 Apr 2020, 19:14

Okaci sliku posto semu nemam trenutno
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

golub
_
_
Postovi: 33
Pridružen: 25 Jan 2007, 20:05

Poravka napajanja LC600H-12 v2.31

Post napisao golub » 10 Apr 2020, 20:24

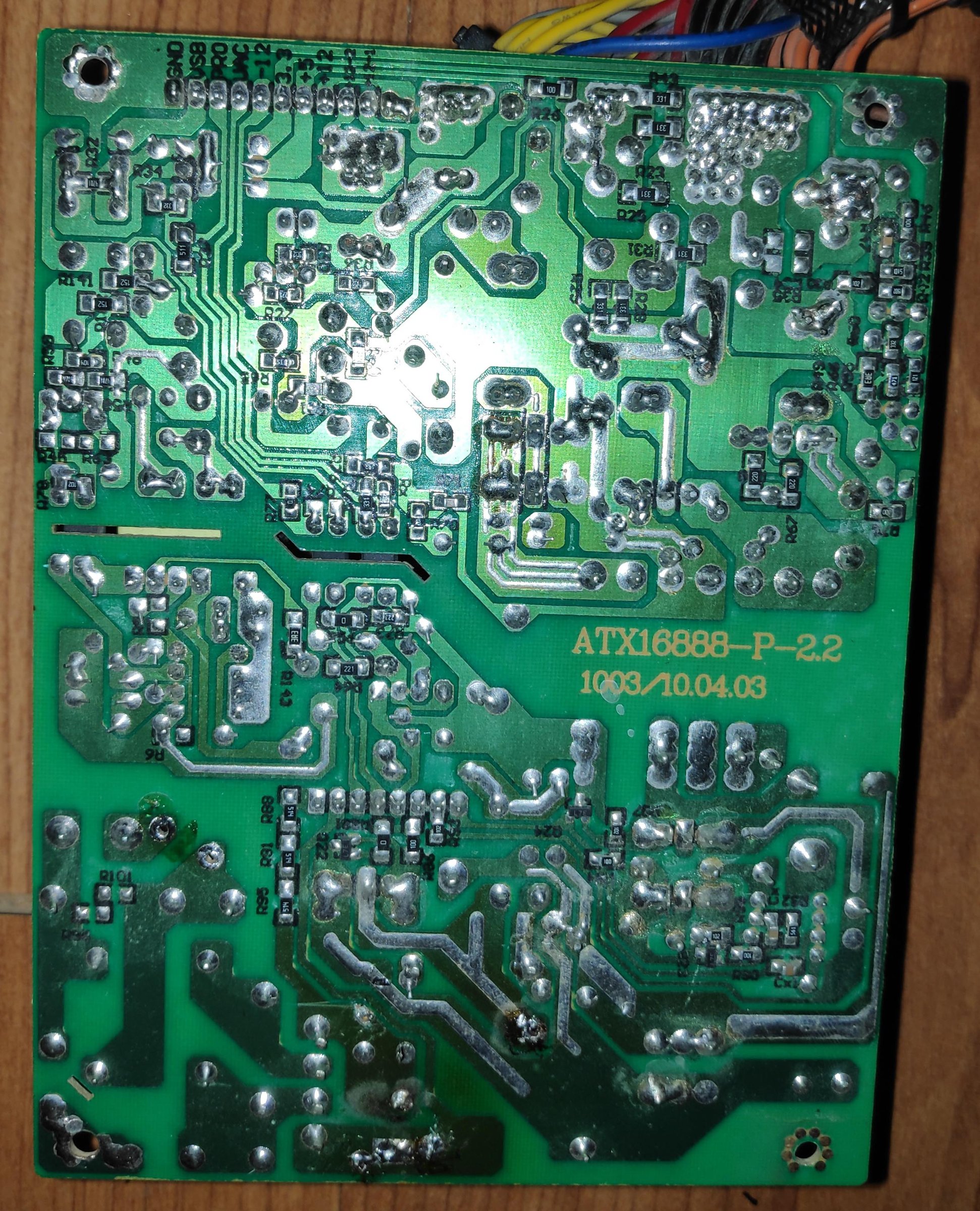

evo još jedne
Prilog

Avatar
sim
gxu
gxu
Postovi: 787
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Poravka napajanja LC600H-12 v2.31

Post napisao sim » 10 Apr 2020, 20:53

Da li si izbrojao broj zavojaka?
Bitniji je broj zavoja nego dužina.
SIMkom

golub
_
_
Postovi: 33
Pridružen: 25 Jan 2007, 20:05

Re: Poravka napajanja LC600H-12 v2.31

Post napisao golub » 10 Apr 2020, 21:26

nisam topio se bakar pa kad sam razmotavao otkinula se žica

Avatar
alexa_pg
gxu
gxu
Postovi: 3736
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: Poravka napajanja LC600H-12 v2.31

Post napisao alexa_pg » 10 Apr 2020, 22:23

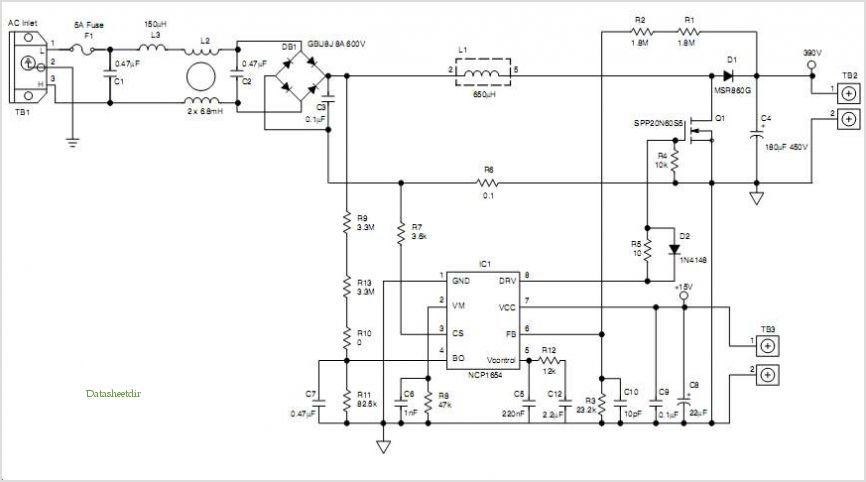

Ovo nije sema tvog stepena za napajanje ali je princip isti.
Ako gledamo ovu semu. na tvom ispravljacu su stradali elementi L1 i C3
Stradali elementi se nalaze u PFC stepenu.
Kako se prigusnica topila, rekao bih da se sve nije zavrsilo samo na tome.
Treba provjeriti FET i IC u PFC kolu kao i periferne elemente.
Kad sve napravis, ako napravis, obavezno prvo isprobaj napajanje na neko vjestacko opterecenje. Nikako ga ne prikacinji direktno na PC.

PFC Stage.jpg
Jedina vakcina
samodisciplina.
Ostani doma

Avatar
Ribery
___
___
Postovi: 547
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: Poravka napajanja LC600H-12 v2.31

Post napisao Ribery » 11 Apr 2020, 06:53

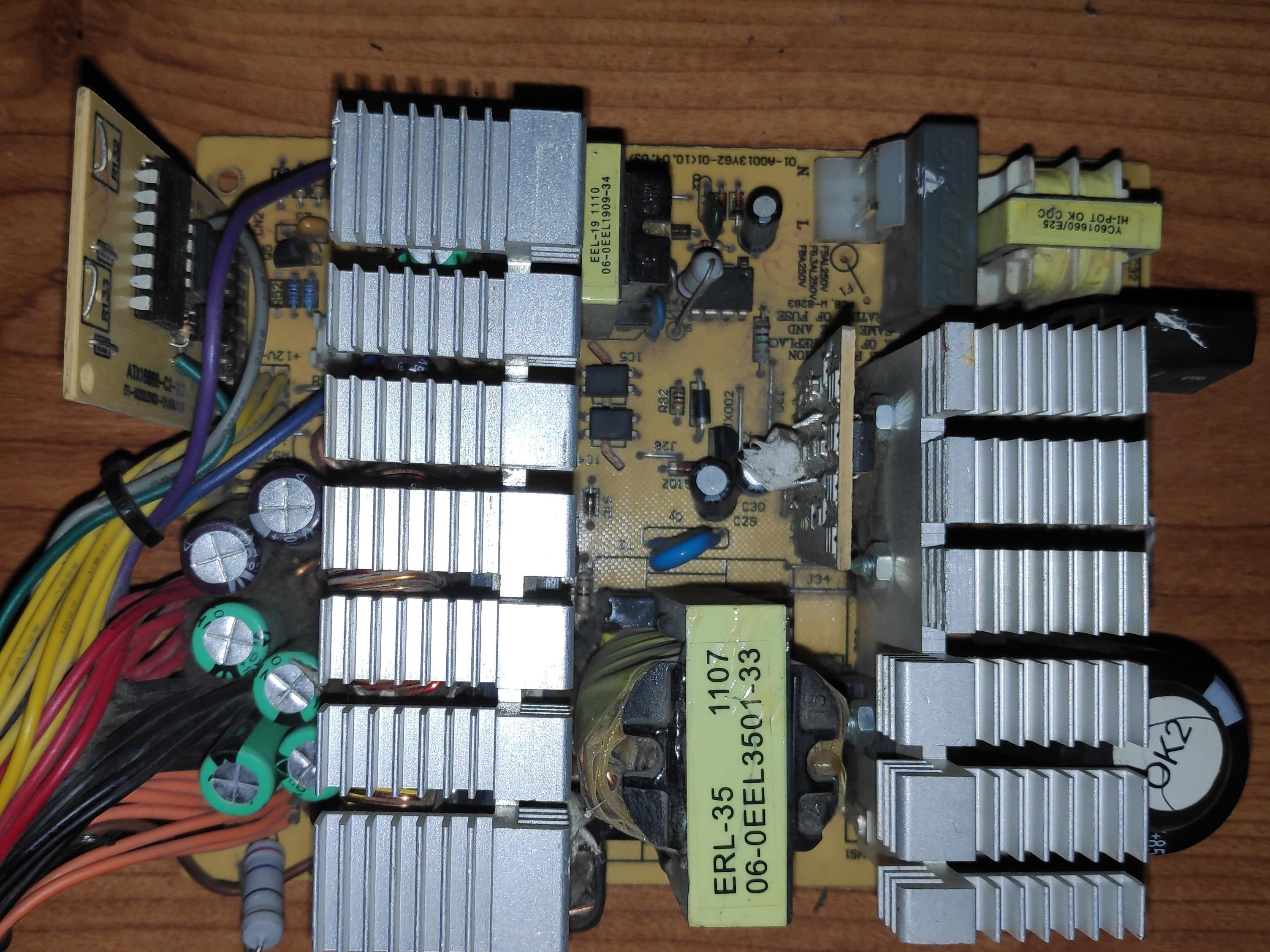

Pored fetova u primaru kod hladnjaka imas jednu plocicu koja stoji uspravno sa integrisanim kolom TDA16888. To kolo sluzi da startuje napajanje.Njega obavezno zameni kao i elektrolitske kondenzatore oko te male plocice. Proveri SMD otpornik 3,3oma pozicija R143. Hoce cesto da strada kod ovakvog problema.
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

golub
_
_
Postovi: 33
Pridružen: 25 Jan 2007, 20:05

Re: Poravka napajanja LC600H-12 v2.31

Post napisao golub » 11 Apr 2020, 10:12

A ova zavojnica čemu služi, i dal mogu da je prespojim za probu. Ako ne imam neko drugo napajanje MS 750VAL i u njemu ima neka slična

Avatar
bada
gx
gx
Postovi: 441
Pridružen: 23 svi 2016, 13:24
Location: BEOGRAD
Specialty: tv

Re: Poravka napajanja LC600H-12 v2.31

Post napisao bada » 11 Apr 2020, 10:49

Ne smeš je prespojiti.
To PFC kolo, indukivnost te zavojnice je bitna za rad tranzistora, a mrežni elko treba da je za 450V.
Al' ga je opravio...

golub
_
_
Postovi: 33
Pridružen: 25 Jan 2007, 20:05

Re: Poravka napajanja LC600H-12 v2.31

Post napisao golub » 11 Apr 2020, 11:24

Znaci da nadjem takvo napajanje ispravno i izmerim induktivnost i da takvu stavim. U međuvremenu sam našao i jedan mosfet u proboju FQPF12N60C

Avatar
KASA1
gxu
gxu
Postovi: 1234
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Poravka napajanja LC600H-12 v2.31

Post napisao KASA1 » 11 Apr 2020, 12:41

golub je napisao:
11 Apr 2020, 11:24
Znaci da nadjem takvo napajanje ispravno i izmerim induktivnost i da takvu stavim...
Otprilike tako,... zavojnica na ovom mjestu je u svojstvu prigušnice i svojim induktivitetom smanjuje valovitost izlaznog napona a jednako tako i služi da udarni napon pri uključenju preuzme na sebe.
Možeš je i premotati žicom te duljine i profila.
"Čovječe, pazi da ne ideš malen ispod zvijezda!"

golub
_
_
Postovi: 33
Pridružen: 25 Jan 2007, 20:05

Re: Poravka napajanja LC600H-12 v2.31

Post napisao golub » 11 Apr 2020, 12:49

kolko sam video ide direktno na ferit,jel ne treba nikakva izolacija između žice i torusa

Avatar
bada
gx
gx
Postovi: 441
Pridružen: 23 svi 2016, 13:24
Location: BEOGRAD
Specialty: tv

Re: Poravka napajanja LC600H-12 v2.31

Post napisao bada » 11 Apr 2020, 14:20

Ne treba. Ako možeš motaj Cul, ali tamnije boje,braon (termički bolja žica).
Koliko se vidi sa slike ima dva nepotpuna reda zavoja, predlažem da dopuniš do kraja drugi red.
Al' ga je opravio...

Avatar
Ribery
___
___
Postovi: 547
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: Poravka napajanja LC600H-12 v2.31

Post napisao Ribery » 11 Apr 2020, 15:21

Imas neispravna takva ista napajanja za oko 3,5€ po oglasima. Bilo je ranije i po buvljacima. Vredi uzeti neko koje nije gorelo a da se predhodno pogleda da li je gorelo. Imas odmah i dosta delova za napajanje koje popravljas.
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

golub
_
_
Postovi: 33
Pridružen: 25 Jan 2007, 20:05

Re: Poravka napajanja LC600H-12 v2.31

Post napisao golub » 14 Apr 2020, 11:30

Našao sam isto napajanje, i izmerio zavojnicu i njena induktivnost je 1mH. Pokušao sam da namotam onu pregorelu i uzeo istu dužinu žice i približno isti presek, i kad je namotam i izmerim ona 5 uH, Našao sam iz nekog napajanja 0,73mH dali mogu da stavim nju i jel mogu umesto FQPF12N60C da stavim bili koji n kanalni mosfet na 600V i 12A

Avatar
Kobac
bela tehnika
bela tehnika
Postovi: 630
Pridružen: 26 Jun 2008, 23:19
Location: Beograd

Re: Poravka napajanja LC600H-12 v2.31

Post napisao Kobac » 15 Apr 2020, 07:13

Stavi, ne bi trebalo da bude problema.
A inace feritno jezgro moze da "pregori" od prevelike temperature i da drasticno smanji svoja svojstva.

golub
_
_
Postovi: 33
Pridružen: 25 Jan 2007, 20:05

Re: Poravka napajanja LC600H-12 v2.31

Post napisao golub » 16 Apr 2020, 10:25

Ovako stavio sam zavojnicu 0.73mH, zamenio osigurač, kondenzator, i umesto onog 12n60C mosfeta stavio SVF 18N50F. Probao sam napajanje preko sijalice i napajanje krene i naponi su dobri nekoliko trenutaka, a onda počinju da padaju i upali se sijalica. Šta bi još moglo da bude problem_

Avatar
KASA1
gxu
gxu
Postovi: 1234
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Poravka napajanja LC600H-12 v2.31

Post napisao KASA1 » 16 Apr 2020, 13:02

Ribery je napisao:
11 Apr 2020, 06:53
Pored fetova u primaru kod hladnjaka imas jednu plocicu koja stoji uspravno sa integrisanim kolom TDA16888...
Ovaj PWM/PFC kontroler nisi zamijenio?,... teško da je prošao neoštećen.
"Čovječe, pazi da ne ideš malen ispod zvijezda!"

golub
_
_
Postovi: 33
Pridružen: 25 Jan 2007, 20:05

Re: Poravka napajanja LC600H-12 v2.31

Post napisao golub » 16 Apr 2020, 17:33

Ok, to nemam, moram da poručim, a idu praznici

Avatar
bada
gx
gx
Postovi: 441
Pridružen: 23 svi 2016, 13:24
Location: BEOGRAD
Specialty: tv

Re: Poravka napajanja LC600H-12 v2.31

Post napisao bada » 16 Apr 2020, 17:52

golub je napisao:
16 Apr 2020, 10:25
Probao sam napajanje preko sijalice i napajanje krene i naponi su dobri nekoliko trenutaka, a onda počinju da padaju i upali se sijalica
Slaba sijalica, za PFC i 200W bude malo. Nikako ne probati napajanje bez sijalice.
Koliki je napon na mrežnom elektrolitu?
Al' ga je opravio...
