Potrebna izrada stampane plocice za kontrolu punjenja ?

Post napisao Midzi » 13 Dec 2019, 20:59

Postovanje kolege da li ima neko ko ume da uradi plocicu u \\Eagle\\ ili neki drugi softver za ovu semu u prilogu hvala unapred...
Prilog
Kumulator.rar
Sema u prilogu
(13.54 KiB) Preuzeto 31 put.

rtvslavko
_
_
Postovi: 7
Pridružen: 14 Avg 2015, 19:09
Location: Novi Sad
Specialty: tv

Re: Potrebna izrada stampane plocice za kontrolu punjenja ?

Post napisao rtvslavko » 13 Dec 2019, 21:29

Pre nego što bilo šta kreneš da radiš, da li imaš HEX fajl za PIC mikrokontroler iz šeme ?
Ako nemaš ... šema ti ništa ne znači.

Ako imaš HEX, poslaću ti na e-mail podatke od kolege koji mi povremeno odradi po neku štampanu ploču.

Midzi
_
_
Postovi: 29
Pridružen: 07 Dec 2011, 23:55
Location: Kosovska Mitrovica
Contact person: Miljan

Re: Potrebna izrada stampane plocice za kontrolu punjenja ?

Post napisao Midzi » 13 Dec 2019, 22:23

Imam HEX fajl naravno ... Samo sto ovo nije PIC16F675, taj ne postoji vec je PIC12F675.

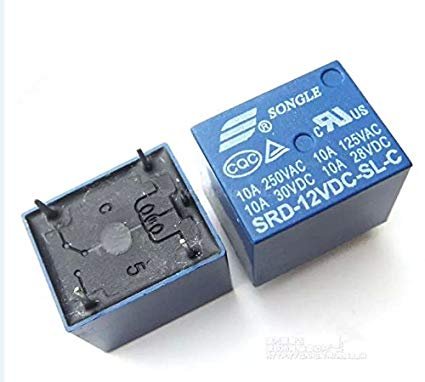

I potrebno je ubaciti ovaj relej sa slike da prekida samo fazu, mesto ovog sa seme sa duplim radnim i mirnim koji prekida i fazu i nulu...
Prilog

JovanB
gx
gx
Postovi: 4
Pridružen: 02 Avg 2018, 15:20
Location: Makedonija
Contact person: Jovan
Specialty: tv

Re: Potrebna izrada stampane plocice za kontrolu punjenja ?

Post napisao JovanB » 14 Dec 2019, 03:15

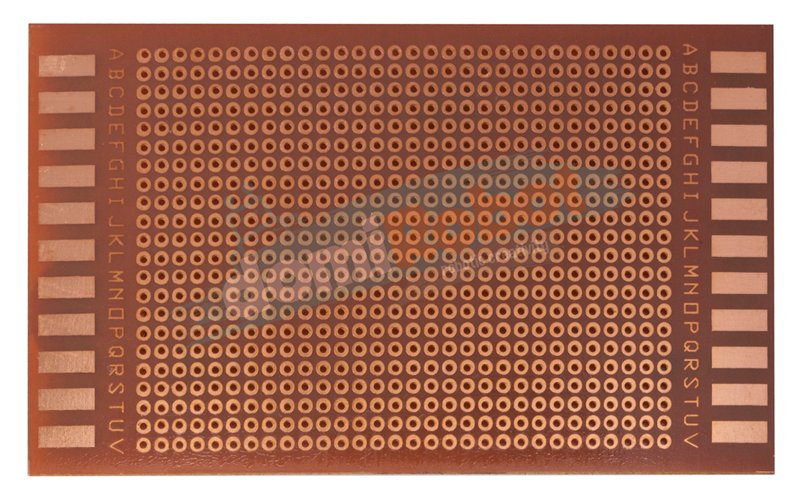

Uzmes ovo, ne isplati se da razvijas za 30 lemova.
Prilog
