EP systems cycle 60.20ge aparat za zavarivanje

Post napisao kefaja » 09 Okt 2014, 02:18

potrebna mi je sema ovog aparata za zavarivanje , posto su mu svi tranzistori i fetovi popucali i sa komadica ne mogu da procitam oznake.
najbolje sto sam uspio da nadjem po netu o njemu je na slikama ispod
hvala unaprijed.
ep systems cycle 60 20 ge.pdf
..........
da li je neko vidio nekad neki slican
jer su fet-ovi nekako sam uspio sastaviti jedan od komadica irfp450 ali to sigurno nisu orginalni jer je neko brckao po tome
Nemaš dozvole za preuzimanje priloga dodatih postu.
Sine knjige su pisane za glupe ljude UZMI KNJIGU I PROCITAJ

Avatar
stojkePN
____
____
Postovi: 2422
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: EP systems cycle 60.20ge aparat za zavarivanje

Post napisao stojkePN » 11 Okt 2014, 00:52

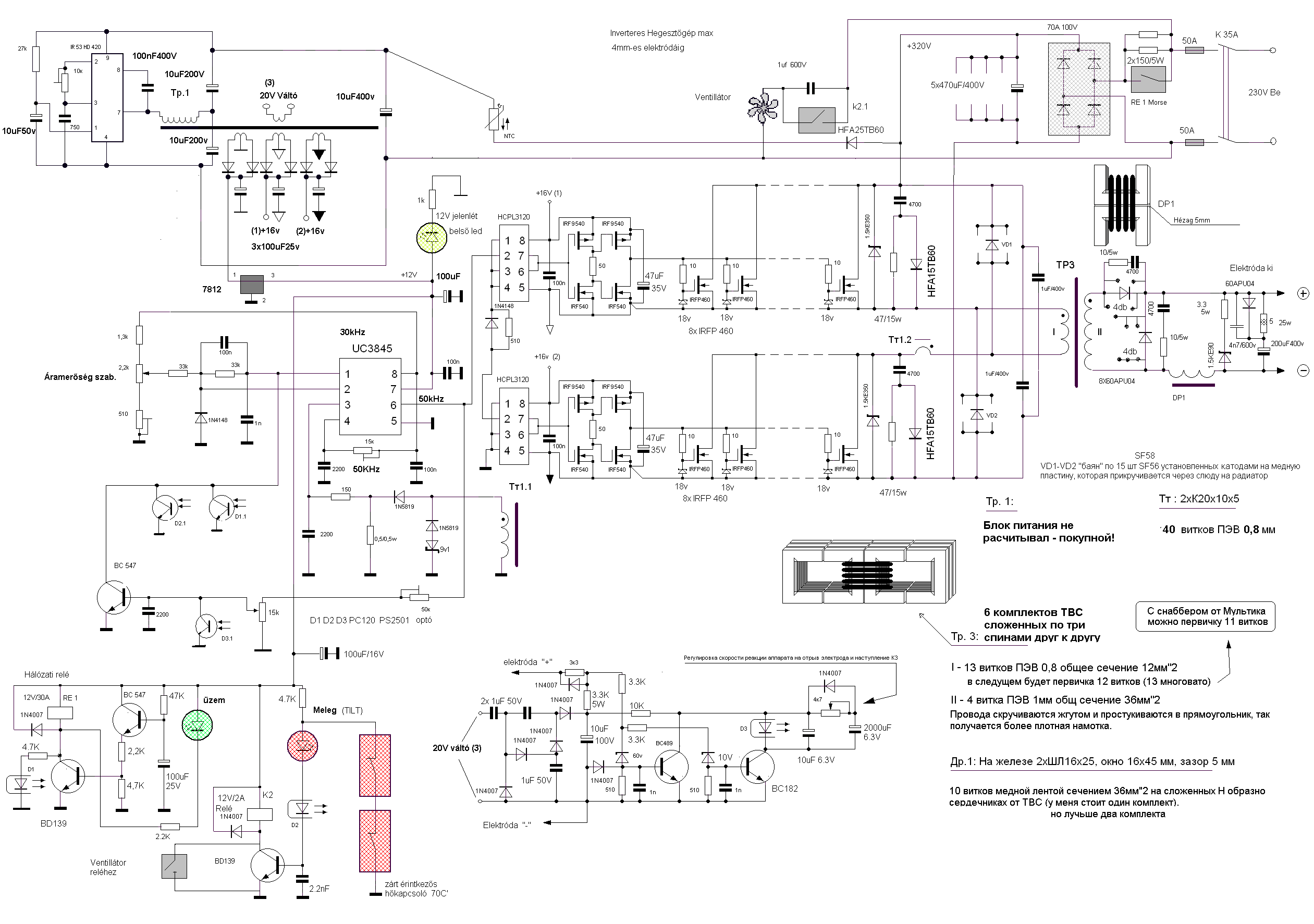

Vidi da li ti se poklapa sema.
Nemaš dozvole za preuzimanje priloga dodatih postu.
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
kefaja
_
_
Postovi: 59
Pridružen: 24 Jan 2007, 18:09
Location: Crna Gora Niksic
Contact person: Pedja
Lokacija: Niksic

Re: EP systems cycle 60.20ge aparat za zavarivanje

Post napisao kefaja » 14 Okt 2014, 00:12

dosta slicna sema
hvala :pivopije:
Sine knjige su pisane za glupe ljude UZMI KNJIGU I PROCITAJ

Dragan 83
_
_
Postovi: 4
Pridružen: 09 Jun 2013, 11:20
Location: Srbija

Re: EP systems cycle 60.20ge aparat za zavarivanje

Post napisao Dragan 83 » 14 Feb 2018, 22:25

Pozdrav, imam jedan problem sa slicnim aparatom model 20.18, naime gori mi otpornik u sekundaru izlaznog trafoa od 10R/5W redno vezan sa kondezatorom 4700pF, u trenutku kad ukljucim aparat u 220V napon na izlazu mi je oko 7V i kad probam da raspalim elektrodu napon skoci na nekih 60V i pocinje da gori taj otpornik , takodje sam merio frekvenciju na sekundaru izlaznog trafoa i prilikom merenja sam ustanovio da otpornik gori tek kad frekvencija skoci sa nekih 38kHz na 80 i nesto kiloherca.

ROAMER
_
_
Postovi: 125
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: EP systems cycle 60.20ge aparat za zavarivanje

Post napisao ROAMER » 15 Feb 2018, 00:06

Jesi provjerio kondenzator vezan sa tim otpornikom? Takodjer mozda bolje da otvoris novu temu.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Dragan 83
_
_
Postovi: 4
Pridružen: 09 Jun 2013, 11:20
Location: Srbija

Re: EP systems cycle 60.20ge aparat za zavarivanje

Post napisao Dragan 83 » 15 Feb 2018, 10:23

Jesam bio je ispravan ali sam ga zamenio novim za svaki slucaj, otvoricu novu temu , hvala.
