[RESENO] LED voltmetar

Post napisao Djuntaman » 31 Avg 2012, 15:51

Buduci da sam poludeo od ove sotonske naprave (koja nisam ni siguran da mi vise treba :D) obracam se vama za pomoc. Elem pokusavam da napravim ovo chudo sa sheme koja je ujedno i primer iz Male Skole elektronike, sve sam zalemio kako pise, proverio sam svi vodove, otpornike i sve je na mestu i vise puta sam proverio da nema spojeva onih kratkih, jedina stvar koju sam uradio drugacije jeste da sam pin 9 vezao na pin 3 kako pise u datasheet-u jer hocu bar a ne dot mode. Probao sam i led bar i pojedinacne led i nista mrtvo ni da zasvetli a koliko sam razumeo bar jedna (prva valjda) mora da tinja, ukoliko sam dobro razumeo izmedju pinova 4 i 6 odnosno 7 i 8 bi trebalo da imam oko 1.2V a nemam nista, da li je moguce da su mi prodali mrtav IC posto ne vidim sta drugo moze da bude jer je sve jednostavno do zla boga.

Svaki komentar je vise nego pozeljan
Prilog
Zadnja izmena: Djuntaman, dana 07 Sep 2012, 23:11, ukupno menjano 1 put.
If you can't explain it simply enough, you don't understand it well enough.

Avatar
rubin_miki
Preminuo
Postovi: 5297
Pridružen: 13 Avg 2006, 00:22
Location: Prilep Makedonija
Kontakt:

Re: LED voltmetar

Post napisao rubin_miki » 31 Avg 2012, 16:04

pa ako su ti ledice i trimeri ok, onda ovde nema sta drugo da ne valja osim IC :) eventualno prekid na plocici :) i kakav je to zao Bog mnogo puta sam se pitao? :)
ce da izadjem na televizor,a????
http://www.macedonium.org/makedonija.swf

Avatar
Djuntaman
_
_
Postovi: 6
Pridružen: 31 Avg 2012, 15:37
Location: NS
Specialty: computers

Re: LED voltmetar

Post napisao Djuntaman » 31 Avg 2012, 16:21

Prekid na plocici nije sigurno, 4 puta sam proverio svaku prokletu vezu, a onda sam poludeo pa sam iz tako puke ludosti proverio svaku vezu sa svakom jer eto "just in case".Znaci sta moguce je da sam pazario pokvaren/losh IC ? Jel to cesta pojava? Sto se tice Boga to sam napisao onako u zargonu
If you can't explain it simply enough, you don't understand it well enough.

darko080372
bela tehnika
bela tehnika
Postovi: 733
Pridružen: 28 Nov 2007, 22:03
Location: Beograd
Contact person: Darko
Specialty: whitegoods

Re: LED voltmetar

Post napisao darko080372 » 31 Avg 2012, 16:49

Odspoj pin 3 i 9.Pin 9 treba da je vezan na pin 11.Probaj pa javi da li je tako.

Avatar
Djuntaman
_
_
Postovi: 6
Pridružen: 31 Avg 2012, 15:37
Location: NS
Specialty: computers

Re: LED voltmetar

Post napisao Djuntaman » 31 Avg 2012, 16:53

probao sam i na 11 a i da ostane open, mrtvo :( kupicu jos jedan IC pa da probam djavo da ga nosi
If you can't explain it simply enough, you don't understand it well enough.

Avatar
Damiru
___
___
Postovi: 1271
Pridružen: 19 Avg 2006, 15:26
Location: Srbija
Contact person: Damir
Specialty: tv-multimedia
Lokacija: Kovilj, 127.0.0.1
Kontakt:

Re: LED voltmetar

Post napisao Damiru » 31 Avg 2012, 17:47

1. Neobično pitanje, ali - da li su LED pravilno vezane na štampanu ploču?
2. Gledam veze na štampanoj ploči i vidim da nije napravljena kako treba. IC je verovatno nastradao, a pre nego što stavite drugi, prekinite vezu između pinova 9 i 11. Pinovi 9 i 11 su interno vezani na drugi način ( pogledajte blok šemu na strani 8 ).
lm3914.pdf
(840.95 KiB) Preuzeto 149 puta.
Mod "tačka" je kad pin 9 nije spojen na pin 3, a "crta" kad jeste. Ostalo deluje u redu, ali nemojte me držati za reč...
Veliki ljudi se bave idejama. Srednji, događajima. A mali - ljudima.

Avatar
alexa_pg
gxu
gxu
Postovi: 3626
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: LED voltmetar

Post napisao alexa_pg » 31 Avg 2012, 19:53

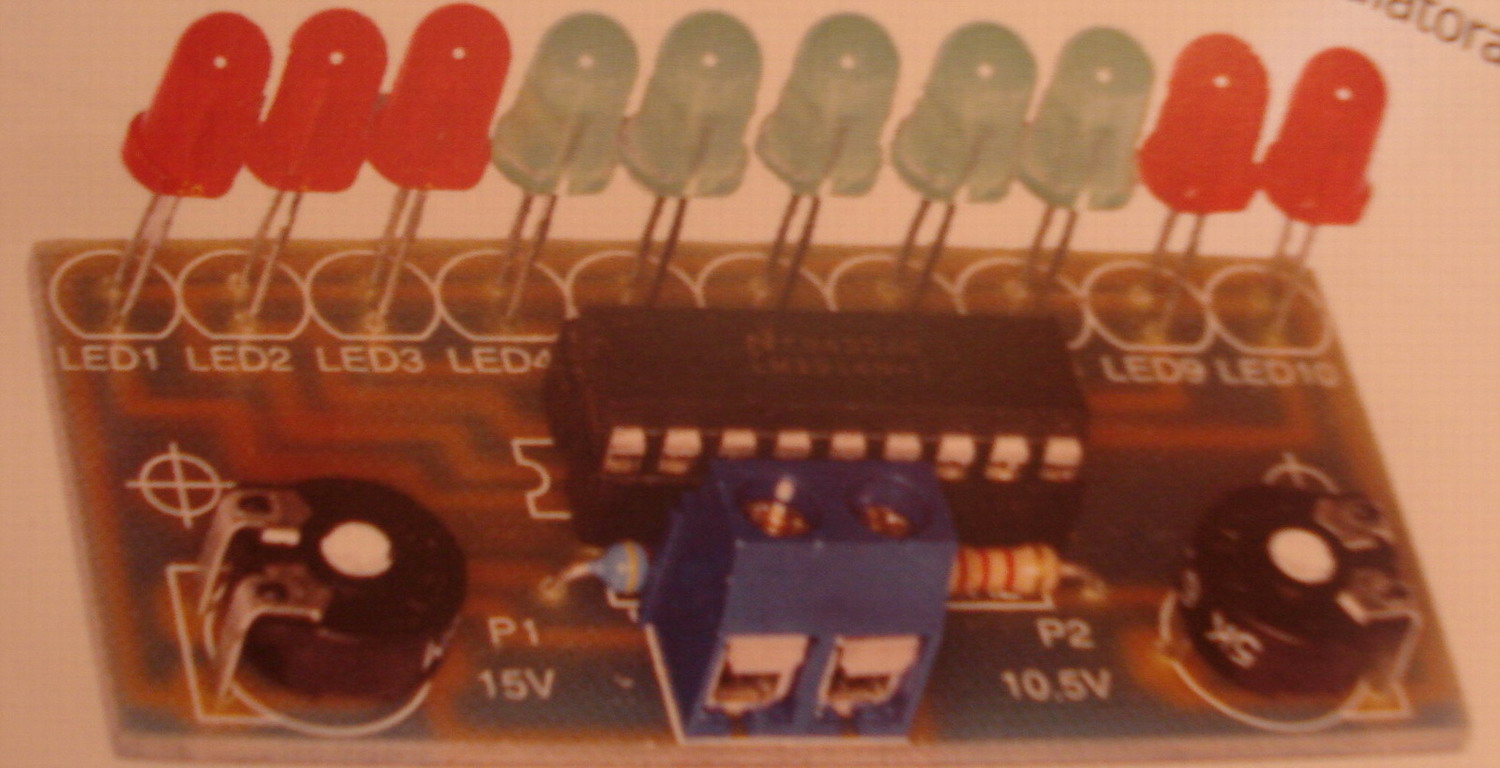

Slika plocice koju si postavijo je sa interneta. Fotografisi tvoju stampanu plocicu da vidimo kako izgleda a i da nisi okrenuo naopako citavu stampu.
Ovaj pogled na stampu je sa gornje strane i ako si ovako napravio plocicu onda kolo mora da ide sa gornje strane.
Nesto mi govori da si tu zeznuo stvar.
Alexa

darko080372
bela tehnika
bela tehnika
Postovi: 733
Pridružen: 28 Nov 2007, 22:03
Location: Beograd
Contact person: Darko
Specialty: whitegoods

Re: LED voltmetar

Post napisao darko080372 » 01 Sep 2012, 10:33

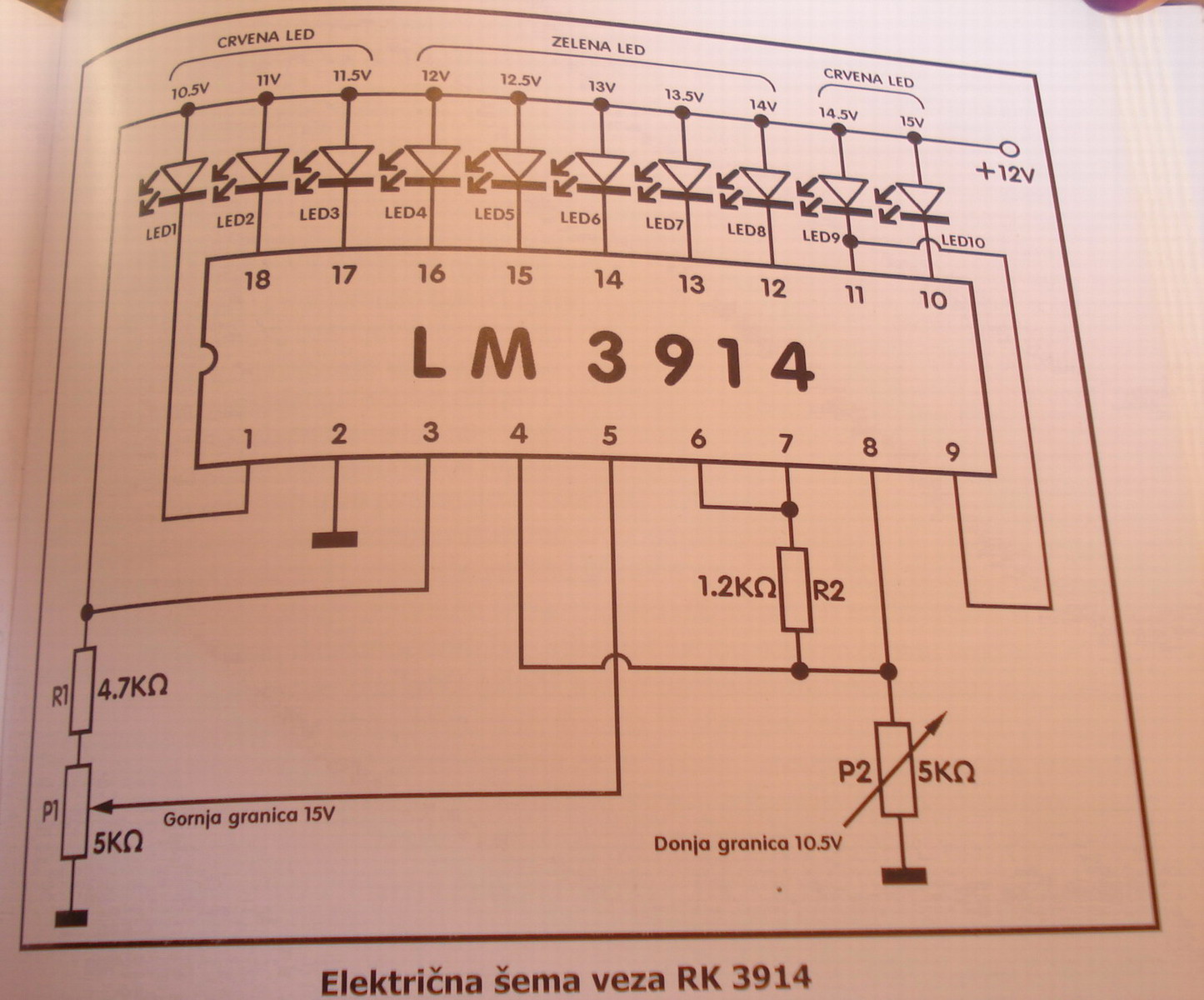

Da li je to ova sema po kojoj si radio :?:
Prilog

Avatar
Djuntaman
_
_
Postovi: 6
Pridružen: 31 Avg 2012, 15:37
Location: NS
Specialty: computers

Re: LED voltmetar

Post napisao Djuntaman » 01 Sep 2012, 22:23

BAS TA :tooo: Sve je bilo u redu, IC je umro stavio sam drugi i vezao pin 9 za 3 jer sam hteo bar, lepo radi e sad samo jos da nadjem nesto sto moze da mi da potrebne voltaze za bazdarenje
If you can't explain it simply enough, you don't understand it well enough.

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: LED voltmetar

Post napisao Majstor Duja » 03 Sep 2012, 11:55

Ako si otkrio sta nije valjalo, red je da se napise u naslovu prvog posta [reseno] da se ostali sclanovi ne bave ovom "temom"...
Rule #1 "Always stand for what you believe, even if it means standing alone."

Avatar
Djuntaman
_
_
Postovi: 6
Pridružen: 31 Avg 2012, 15:37
Location: NS
Specialty: computers

Re: [RESENO] LED voltmetar

Post napisao Djuntaman » 07 Sep 2012, 23:12

izvinjavam se, prvi post ispravljen :pivopije:
