Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao srdjannn » 15 Nov 2010, 09:48

Cao svima, potrebna mi je nak jednostavna shema za punjac akumulatora, naime, potrebna mi je shema gde se automatski iskljuci punjenje akumulatora kada je napunjen i da se upali jedna lampica da je akumulator pun. Zatim da dok se puni akumulator puni sija druga lampica, i treca lampica kao informacija o pogresno spojenim kablovima sa akumulatorom.
Znam da je bilo dosta rasprava na ovu temu,ali ja nisam cesto na netu i nemam bas puno vremena da pretrazujem, pa bih vas zamolio ako neko ima jednostavnu shemu da okaci ili da mi je posalje na mejl.
Hvala svima unapred

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao Majstor Duja » 15 Nov 2010, 12:26

Sreca tvoja sto sam prehladjen pa imam vremena da ti je nacrtam, na netu imas stvarno mnogo napisano o tome, ali...evo:

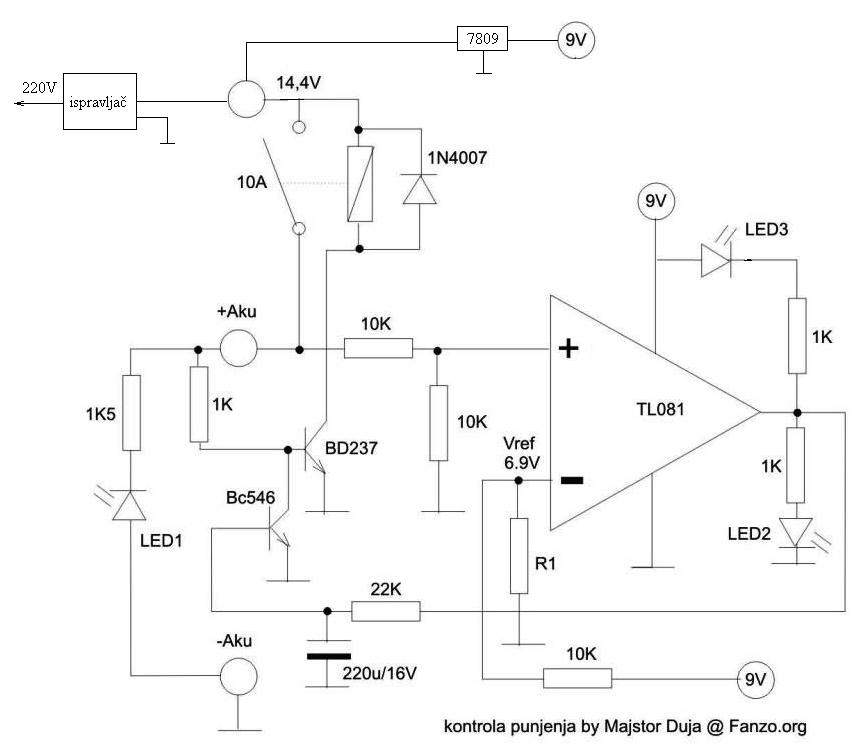

Pretpostavljam da se radi o akumulatoru od 12V:
slika
dopunjeno zahvaljujuci clanu: Alexa_PG, pogledati:
viewtopic.php?p=150811#p150811
Ceo sklop je jedan komparator (tl081) koji, prilikom punjenja, prati napon na akumulatoru i kad isti premasi 13,8V setuje izlaz i odspoji rele. Bitno je napraviti 6.9V na (-)inv ulazu komparatora pomocu R1. LED3 sija kad se akumulator puni i kad je izlaz OP-a resetovan. LED2 sija kad je akumulator pun. LED1 sija kad pogresno spojis kleme na aku. Prilikom pogresno spojenih klema nemoguce je zapoceti proces punjenja jer je BD237 zakocen sve dok se na njegovoj bazi pojavi pozitivan napon. Postoji mogucnost ugradnje jedne zener diode ZPD10, redno, pre baze BD237 (anoda na bazi) i u tom slucaju ces spreciti punjenje akumulatora sa jednom ili vise neispravnih celija (potpuno prazan aku ima 10.8V na polovima, neispravan aku ima 9V ili manje. Ako stavis tu zenericu, docice do pada napona od 10V na istoj i ostace 0.8V za okidanje baze BD-a. Ako ti je to nepotrebno nemoj se petljati sa tim, napisao sam to samo kao ideju. Napon od 9V za napajanje OP-a mozes dobiti sa 78L09 (100mA, 9V). kondenzator na bazi bc-a sluzi da poveca histerezis punjaca tj. da smanji osetljivost komparatora.
Dobra osobina ovog sklopa je u tome sto odrzava akumulator maksimalno pun dokle god su kleme prikljucene i punjac ukljucen u struju, naravno. jer cim napon na polovima padne ispod 13.8V (zbog samopraznjenja olovnih celija) punjenje se ukljuci opet. Kod dobrog (zdravog) akumulatora ukljucivace se svakih 20-tak sekundi po 2-3 sekunde.
Na shemi nisu prikazani osiguraci ali bi ih svakako trebalo staviti, u primaru trafoa, kao i na plus klemi od akumulatora, redno, pre samog izlaza...
Shemu sam nacrtao iz glave, moguce da ima neka greska, ostali neka pogledaju i dopisu svoj komentar. Kao klinac sam pravio ovakve punjace za akumulatore viljuskara i pokazali su se vrlo dobri kao resenje, nisu prepunjavali akumulator (nije trebalo dosipati elektrolita) i aku je uvek bio maximalno pun...
Rule #1 "Always stand for what you believe, even if it means standing alone."

srdjannn
_
_
Postovi: 65
Pridružen: 11 Jan 2008, 16:00
Lokacija: Zrenjanin

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao srdjannn » 15 Nov 2010, 14:34

hvala puno na shemi,pitanje u vezi integralca, gledao sam njegovo upustvo, i hteo sam da pitam da li treba da koristim nozice za ofset? i relej se koristi za jednosmerni napon?kad malo bolje pogledam postavicu verovatno jos pitanja,to ce sigurno biti sutra jer se malo slabije razumem u elektroniku,gotovo nikako, hvala puno u svakom slucaju

hteo sam jos da pitam na slici mesta gde pise aku+ i aku- to znaci da vodim tnjim provodnicima na akumulator ili da te tacke spojim sa kablovima koji idu na akumulator?
izvinjavam se i hvala jos jednom puno!!!

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao Majstor Duja » 15 Nov 2010, 17:01

@Srdjane:
ne koristis pinove za offset, ta dva pina ostaju slobodna, aku+ i aku- vodis debljim zicama (2.5mm2 do 4mm2) do klema na akumulatoru s tim da na kablu aku+ stavis osigurac od onoliko ampera koliko trafo moze da da (znaci bitno je koliki ces trafo staviti).
Rule #1 "Always stand for what you believe, even if it means standing alone."

srdjannn
_
_
Postovi: 65
Pridružen: 11 Jan 2008, 16:00
Lokacija: Zrenjanin

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao srdjannn » 27 Nov 2010, 19:06

Majstor Dujo jedno pitanje u vezi punjaca:

nije mi jasno da li stabilizator 78L09 treba da nakacim pre releja ili posle releja, i da li taj stabilizator sme da dobija napon od 14 V, i ako ti nije problem nacrtaj mi shemu sa tim stabilizatorom, da se ponovo ne bih zeznuo i jos nesto da ne bih sprzio :lala: .
Hvala unapred i izvini ako te maltretiram!
pozdrav!

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao Majstor Duja » 28 Nov 2010, 11:11

Srdjane,
14V sa trafoa i posle ispravljaca (grecov spoj 4 diode i jednog kondenzatora od 470u/25) vodis na shpulnu (namotaj) releja a sa shpulne na levi pin 7809 (ulaz, natpis 7809 je ka tebi, pinovi okrenuti dole), srednji je masa, a desni je izlaz, na izlazu stavi 100u/16V za filtraciju i to je sve....
Rule #1 "Always stand for what you believe, even if it means standing alone."

3fke
_
_
Postovi: 5
Pridružen: 09 Jun 2010, 19:03
Location: S.Palanka

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao 3fke » 21 Dec 2010, 21:36

Pozdrav ,

Da li neko ima semu za automatsko punjenje i praznjenje akumulatora.
Mozda cu uspeti malo ovo da objasnim. Video sam uredjaj koji je prikljucen na akumulator na automobilu koji je garaziran duze vreme , pa taj uredjaj , kako su mi objasnili , prazni i puni akumulator tako da to ne prouzrukuje nikakve stetne posledice po akumulator. E, pa ako tako nest postoji onda molim za semu od takvog uredjaja.

Pozdrav.

Avatar
servisant
_
_
Postovi: 171
Pridružen: 14 Nov 2008, 03:27
Location: Slovenija

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao servisant » 22 Dec 2010, 06:20

To se zove "Battery jogger" ili "battery revitalizator". Imam negdje nacrt - potrazicu.
LP Jasa
LP Jaša

3fke
_
_
Postovi: 5
Pridružen: 09 Jun 2010, 19:03
Location: S.Palanka

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao 3fke » 22 Dec 2010, 20:35

Hvala ti unapred !

srdjannn
_
_
Postovi: 65
Pridružen: 11 Jan 2008, 16:00
Lokacija: Zrenjanin

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao srdjannn » 27 Dec 2010, 11:36

opet ja majstor dujo, napravio sam shemu regulatora punjenja i imam problem.naime namestim 6,9 V kad ne prikljucim punjac na akumulator, medjutim kada ukljucim punjenje napon poraste na potenciometru na oko 9 V i nemogu da spustim, samo da povecam(stavio sam potenciometar umesto otpornka da bih stelovao napon). i treca stvar sto zeza je rele nekako ga tesko ukljucuje (rele sam uzeo za utomobil od 35A, u kucistu relea ima otpornik koji je paralelno vezan sa spulnom- ne znam da li jeto problem?).
pozdrav !!!!

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao Majstor Duja » 27 Dec 2010, 13:26

Moja greska za LED3, i to sam naopacke nacrtao, zameni samo katodu i anodu (zameni mesta pinova led diode)...
...napon od 6.9V na komparatoru podesis sa prikljucenim akumulatorom, taj napon se moze regulisati od 0-8,1V ako si sve dobro povezao (9V na tom pinu ne mozes imati nikako ako je naponski delitelj prisutan jer je formula: Uout=Uin*(1-(10K/R1))) tj. srednji izvod potenciometra od 100K ide na pin komparatora a jedan kraj na 9V preko 10K a drugi na GND (mislim da je vrednost R1=42Koma). . nakon stabilizatora ugradi 100u/25V kao i 100n blok....

Sto se relea tice, moguce je da spulna vuce puno struje, ja sam koristio omron-ove releje za 12V...mozes staviti 220n izmedju kolektora BC546 i mase...probaj da smanjis 220u na 100u na izlazu iz komparatora
Rule #1 "Always stand for what you believe, even if it means standing alone."

srdjannn
_
_
Postovi: 65
Pridružen: 11 Jan 2008, 16:00
Lokacija: Zrenjanin

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao srdjannn » 28 Dec 2010, 12:23

cao majstor dujo, sinoc sam se malo zezao,nisam imao puno vremena, cve sam dobro povezao,ja sam elemente postavio na test plocu i povezao sve zicama. dok sam sinoc gledao tu shemu pokusao sam da na bd tranzistoru da prespojim bazu i kolektor i relej proradi, onda probam bazu i emitor i relej oped proradi, isto sam se zezao i sa bc tranz. i rele proradi,a ovako nece,jos cu se sesati pa ti javim,ili ako mogu da ti pustim sms na mob. ako nije problem, a ako jeste onda cemo ovako komunicirati
pozdrav!!!

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao Majstor Duja » 28 Dec 2010, 13:50

Ako na gornjoj shemi prespojis bazu i emiter BD tranzistora - spajas bazu na masu i tako ni u ludilu, ako si dobro povezao, ne moze da proradi...proveri masu!
Sve sto imas da kazes napisi ovde.
Rule #1 "Always stand for what you believe, even if it means standing alone."

srdjannn
_
_
Postovi: 65
Pridružen: 11 Jan 2008, 16:00
Lokacija: Zrenjanin

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao srdjannn » 28 Dec 2010, 13:57

ok,ne znam vise sta da uradim,moracu izgleda da kupim pertinaks sa bakrom, i da probam tako da pravim,jer sam kupio test plocu sa puno rupica i elemente povezivao zicom. da li moze da bude problem sto sam stavljao otpornike od 1W, mozda sam trebao da narucim od 1/2 ili 1/4 W. Mene to nervira sto u Zr nema nijedna prodavnica elektronike, vec sve mora da se naruci iz Bg ili NS.pokusacu sve izpocetka,sinoc sam otvorio relej i iz njegovog kucista sam izvadio otpornik koji je bio paralelno vezan sa spulnom releja.Sumnjao sam da mozda to nezeza.
neznam sta vise da uradim,pokusacu sve ponovo izpocetka, samo da li otprnici posto su od 1W mozda neprave oni problem.
pozdrav!!!!

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao Majstor Duja » 28 Dec 2010, 14:05

Otpornik od 1/4W ili 20W je isti, bitna je otpornost... savetujem ti da kupis negde knjigu osnove elektronike (ili elektronike) i da procitas da se ne bi bavili glupostima. Imaj na umu da ovo nije obrazovan forum vec namenjen osobama sa poprilicnim znanjem iz elektronike. Osnove moras nauciti negde drugde. Trudi se da ne postavljas vise ovakva pitanja jer cu u suprotnom morati zakljucati temu...
Rule #1 "Always stand for what you believe, even if it means standing alone."

Avatar
servisant
_
_
Postovi: 171
Pridružen: 14 Nov 2008, 03:27
Location: Slovenija

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao servisant » 28 Dec 2010, 16:10

3fke,
Kao sto sam obecao, tu sta ona dva projekata, o kojima sam govorio prosli put...
Prilog
Lead-Acid Battery Revitaliser.zip
revitalizer akumulatora
(312.27 KiB) Preuzeto 684 puta.
Vehicle Battery Jogger.zip
battery jogger
(537.71 KiB) Preuzeto 914 puta.
LP Jaša

3fke
_
_
Postovi: 5
Pridružen: 09 Jun 2010, 19:03
Location: S.Palanka

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao 3fke » 28 Dec 2010, 18:55

Hvala ti jos jednom na semama , imacu vremena dok je ovako hladno i snezno da ovo uradim.
SRECNI PRAZNICI !!!
Pozdrav , Trifunovic . :dm:

Avatar
stojkePN
____
____
Postovi: 2422
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao stojkePN » 28 Dec 2010, 20:53

Javi rezultate planiram i ja da radim samo za motor :pivopije:
Sto vise ucim sve vise vidim koliko neznam :plaz:

srdjannn
_
_
Postovi: 65
Pridružen: 11 Jan 2008, 16:00
Lokacija: Zrenjanin

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao srdjannn » 03 Jan 2011, 00:30

majstor dujo,narucio sam nove komponente, pa ponovo da pravim,hteo sam da te pitam,gledao sam datasheet za TL081, zar ne bi trebalo na shemi koju si mi dao, da sa izlaza OP ida na - ulaz (na pin na koji treba da dobijem 6,9 V), ili treba na -ulaz da dovedem napon sa stabilizatora preko otpornika?
poz!!!

Avatar
alexa_pg
gxu
gxu
Postovi: 3595
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: Potrebna shema-iskljucivanje akumulatora kada je napunjen

Post napisao alexa_pg » 03 Jan 2011, 15:13

Sema koju ti je Duja nacrtao je ispravna ako se izuzmu dvije stamparske greske. Na OP pogresno nacrtan + i - kao i naopako okrenuta dioda LED3
Na tacku Vref dovodi se napon sa nekog stabilizatora preko razdelnika napona koji cine R10K i R1. Ako se izabere da je R1 33K onda je Vref 6.9V
Kako sam kazes da ti elektronika nije jaca strana probacu malo da ti objasnim kako ovo sve funkcionise i nadam se da ce sklop da proradi. Sema koju prilazem je ista sa izvrsenim ispravkama.
Operacioni pojacavac se napaja iz ispravljaca preko stabilizatora 7809. Na Vref dovodi se napon sa tog istog stabilizatora preko razdelnika i mora biti tacno 6.9V Ovaj napon je izabran zato sto je to polovina napona punog akumulatora.
Na neinvertujuci ulaz OP (pin obelezen sa +) dovodi se napon sa akumulatora takodje preko razdelnika napona koji cine dva otpornika od 10K. Da se zakljuciti da ako su isti otpornici napon na pinu + bice jednak polovini napona akumulatora. OP sad radi kao komparator napona tj. uporedjuje napon akumulatora (polovinu napona) na pinu + sa referentnim naponom (6.9V) na pinu -
Kada je ovaj napon na pinu + manji od 6.9V OP "zna" da je akumulator prazan i na svom izlazu ne daje nikakav napon sto preko dva tranzistora uslovljava da rele privuce i aku. stavi na punjenje.
Kada napon na + pinu bude veci od 6.9V (ovo odgovara naponu aku od 13.8V) OP ce da registruje da je aku pun i na svom izlazu dace pozitivan napon koji ce prouzrokovati da rele iskljuci punjenje
Napomena: bez prikljucenog akumulatora ili ako je isti potpuno prazan (0v) punjenje ne moze da se ukljuci
Prilog
