Ispitivanje bobina, šema

[djole-79]

Ovo mi je prvi post na forumu pa zato u moje ime pozdravljam sve clanove ovog foruma, imam jedno pitanje u vezi seme za ispitivanje bobine kod auta, u prilogu je sema pa me interesuje za element Q1 koji mosfet tranzistor tu mogu da stavim i koji su ovo elementi sa oznakom V1 i V2, jos bolje bi bilo ako je neko mozda pravio ovu semu da malo bolje pojasni rad ili bar ako je moguce da mi da odgovor na moja pitanja?
Veliki pozdrav!!!

[Stolle]

Ima puno tranzistora....evo recimo BUK 456-1000B, samo je 4A.

[ajduk]

Imas u beogradu Kalko bisi radio klub timocka 18. BUP 212 mosfet i nemoras stavljati hladnjak na njega, ja bi cak probo sa irf 740 ali ostavi samo jedan varistor u zastiti.

[djole-79]

A zasto da ostavim samo jedan varistor u zastiti sa IRF740, zar nebi trebalo oba da ostanu, a zasto su u semi vezana dva redno, zbog vece radnog napona ili.. ?

[ajduk]

Ja sam za elektricnog pastira koristio 50v mosfet i varistor 36v, shema je skoro ista male izmene , skinuo sam struju bobine sa otpornikom da skinem napon na 5-6 kv. Ako stavis mosfet sa manjim radnim naponom moras da izostavis jedan varistor da ne probije mosfet, irf 740 je 400v a varistor sluzi da pojede naponske pikove da se nebi javio preveliki napon izmedju drejna i sorsa i doslo do proboja. Ja ti predlozi irf 740 jer je dostupan mosfer, imas ga u raskodovanim monitorima a mozda tamo pronadjes i mosfet iz horizontalnog stepena sa vecim radnim naponom.

[buzdumra]

moze i drugacije da se izvede sa kondenzatorima prema masi slicno na tv

[djole-79]

Ok, probacu sa IRF740 i sa jednim varistorom pa cu videti, zanima me jos jedna stvar, potenciometar P1 od 1Moma koja je njegova uloga u ovoj semi?

[Joca]

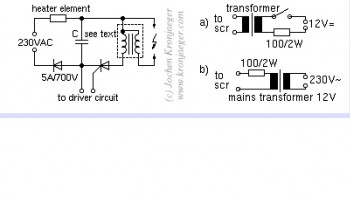

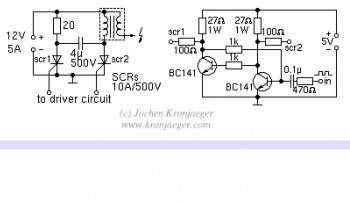

Mozes taj ispitivac da napravis mnogo jednostavnije upotrebi tiristore pouzdaniji su .

Pogledaj na ovoj adresi imas vise nacina da ih napravis

http://www.kronjaeger.com/hv/hv/src/ign/index.html

[djole-79]

Slazem se tobom Joco da su ove seme jednostavnije, ali nije mi jasna jedna stvar kod ove prve seme, odakle i kako da mu dovedem pobudni signal preko otpornika 470 oma i kond. 0,1 mf na baze tranzistora, to mi nije jasno?

[Joca]

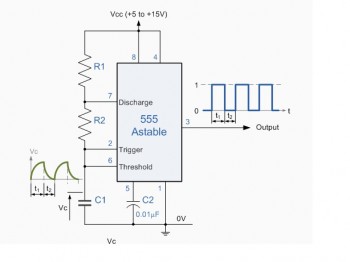

Mozes da spojis oscilator sa ovim jeftinm kolom NE555

http://www.electronics-tutorials.ws/wav ... lator.html

[djole-79]

Joco ok za semu, koju bi vrednost otpornika i kond. trebao da stavim da bi dobio ovakav oblik signala, mislim dali znas iz iskustva da ne eksperementisem, i koja je frekvencija ovog signala koji je meni potreban?
Veliki pozdrav i zahvalan sam ti na strpljenju i pomoci!

[buzdumra]

takav oblik i treba da dobijes nemoze drugi
de skini data sheet kola pa ga prouci kako radi a tamo ti pisu i otpori

[Joca]

Za R1 stavi otpornik od 1 Koma + potenciometar od 1 Moma redno vezane za R2 stavi 1 Koma
C 1 10nF sa potenciometrom mozes regulisati frekvenciju.


f=1,45/(R1 + 2 R2) C1

[Srečko]

Joco ok za semu, koju bi vrednost otpornika i kond. trebao da stavim da bi dobio ovakav oblik signala, mislim dali znas iz iskustva da ne eksperementisem, i koja je frekvencija ovog signala koji je meni potreban?
Veliki pozdrav i zahvalan sam ti na strpljenju i pomoci!

Kucaj u google 555calculator pa češ dobiti puno tih kalkulatora za izračunavanje odpornika i kondija.
Lp Srečko
