Sema za okidanje releja

Post napisao Vucko_AR » 21 Jan 2010, 13:40

Imam tajmer brisaca koji daje minus kada treba da upali brisace,treba da ga prebacim na drugi,stariji auto,ali potrebna mi je sema sklopa koji ce paliti relej motora brisaca kada mu tajmer da minus.Na autu u kom je fabricki ugradjivan,motor ima elektroniku sa relejima u sebi,a ja trenutno pored sebe nemam takav motor da bi iskopirao taj sklop a ceo motor mi ne odgovara.
Tajmer ima dva kola i par otpornika i kondenzatora pa ne moze sam da pali relej,inace moram bas taj tajmer da iskoristim...
Hvala unapred!

Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: Sema za okidanje releja

Post napisao stojkePN » 21 Jan 2010, 14:06

A sto ne dovedes na spulnu releja konstantnih 12v a sa tajmera koji daje minus na drugi kraj spulne... Ili ja nisam najbolje razumeo sta ti treba :roll:

EDIT :arrow:

Sad sam procitao da tajmer sam nemoze da pali relej. U tom slucaju dodaj jedan tranzistor na izlazu tajmera koji ce da pali relej i to bi trealo da zavrsi posao.
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Sema za okidanje releja

Post napisao Vucko_AR » 21 Jan 2010, 14:13

I meni je tako nesto padalo na pamet,ali problem je sto ne znam koji tranzistor...?

Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: Sema za okidanje releja

Post napisao stojkePN » 21 Jan 2010, 14:15

U ovom slucaju na relej sa jedne strane se dovodi konstantni - a sa druge strane spulne preko tranzistora +
Prilog
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Sema za okidanje releja

Post napisao Vucko_AR » 21 Jan 2010, 14:24

Ok,hvala! :pivopije:

Avatar
Kobac
bela tehnika
bela tehnika
Postovi: 638
Pridružen: 26 Jun 2008, 23:19
Location: Beograd

Re: Sema za okidanje releja

Post napisao Kobac » 21 Jan 2010, 14:35

Na NPN tranzistor rele ide u granu kolektora da bi tranzistor mogao pravilno da se pobudi.

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Sema za okidanje releja

Post napisao Vucko_AR » 21 Jan 2010, 14:49

Znaci onda bi trebalo da se poveze ovako: e +12v,b tajmer i c relej?

Avatar
Kobac
bela tehnika
bela tehnika
Postovi: 638
Pridružen: 26 Jun 2008, 23:19
Location: Beograd

Re: Sema za okidanje releja

Post napisao Kobac » 21 Jan 2010, 18:18

Moja greska, nisam sve procitao detaljno. U tom slucaju se koristi pnp tranzistor.
Daje minus kada se upali, a da li to znaci da je do tada na plusu ili da nije ni spojeno?

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Sema za okidanje releja

Post napisao Vucko_AR » 21 Jan 2010, 18:46

Do tada nije spojeno...

Avatar
Kobac
bela tehnika
bela tehnika
Postovi: 638
Pridružen: 26 Jun 2008, 23:19
Location: Beograd

Re: Sema za okidanje releja

Post napisao Kobac » 21 Jan 2010, 20:53

Nisam pri mom racunaru pa evo nacrtano u paint-u na brzinu(sto se i vidi jel'). :lala:
Prilog

[Ekstenzija bmp je deaktivirana i više ne može biti prikazana.]


Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Sema za okidanje releja

Post napisao Vucko_AR » 22 Jan 2010, 06:30

Otpornik sa + na b je 47k a ovaj sa tajmera na b,47? Probacu danas ovako,c -,e relej....
Btw,koji bi tranzistor mogao ovde da iskoristim? :?:

Avatar
Kobac
bela tehnika
bela tehnika
Postovi: 638
Pridružen: 26 Jun 2008, 23:19
Location: Beograd

Re: Sema za okidanje releja

Post napisao Kobac » 22 Jan 2010, 08:19

47k i 470oma ali nije to nista kriticno, moze veci da bude i 100-200-300k a manji 1k... Nebitno. Veci sluzi samo da blokira tranzistor dok nema pobude a manji da ogranici struju kroz bazu tranzistora. Treba videti samo da ti ne preoptereti prethodni stepen pa eventualno povecati otpornik na ulazu.

Mozes manje vise bilo koji pnp mada zavisi i od relea. BC327 ili neki slican bi trebalo da ti zavrsi posao.

Avatar
fanzo
Site Admin
Site Admin
Postovi: 15992
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac

Re: Sema za okidanje releja

Post napisao fanzo » 22 Jan 2010, 11:39

Ne valja ta šema.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
Kobac
bela tehnika
bela tehnika
Postovi: 638
Pridružen: 26 Jun 2008, 23:19
Location: Beograd

Re: Sema za okidanje releja

Post napisao Kobac » 22 Jan 2010, 12:37

fanzo je napisao:Ne valja ta šema.
Nemoj toliko opsirno. :mrgreen:

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Sema za okidanje releja

Post napisao Vucko_AR » 22 Jan 2010, 13:42

Radi! Nisam ga jos povezao sa tajmerom,"rucno" sam dao minus,tranzistor je BC327,otpornik za ogranicenje 1K a ovaj drugi 330K,u toku rada napon izmedju mase i baze je oko 600mV a kada ne radi oko 11-12V...
Sada razmisljam da li da ga povezem sa tajmerom... :?:

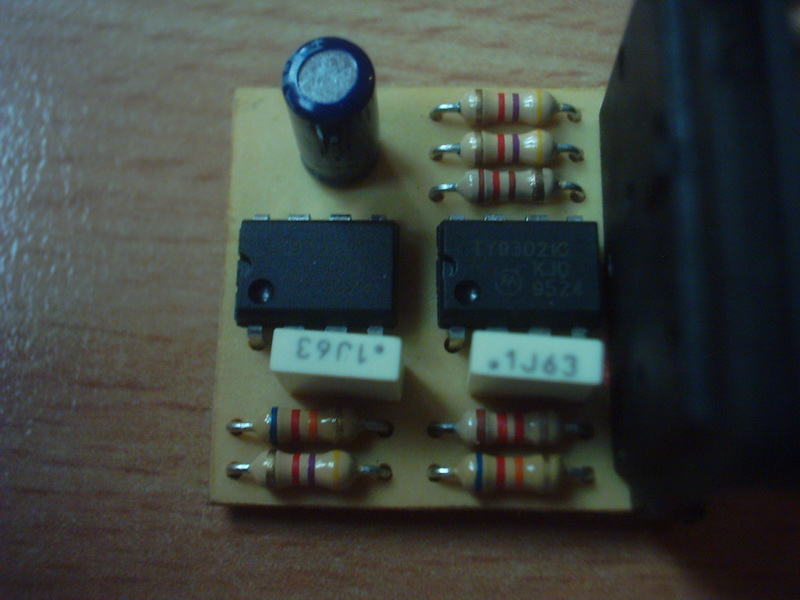

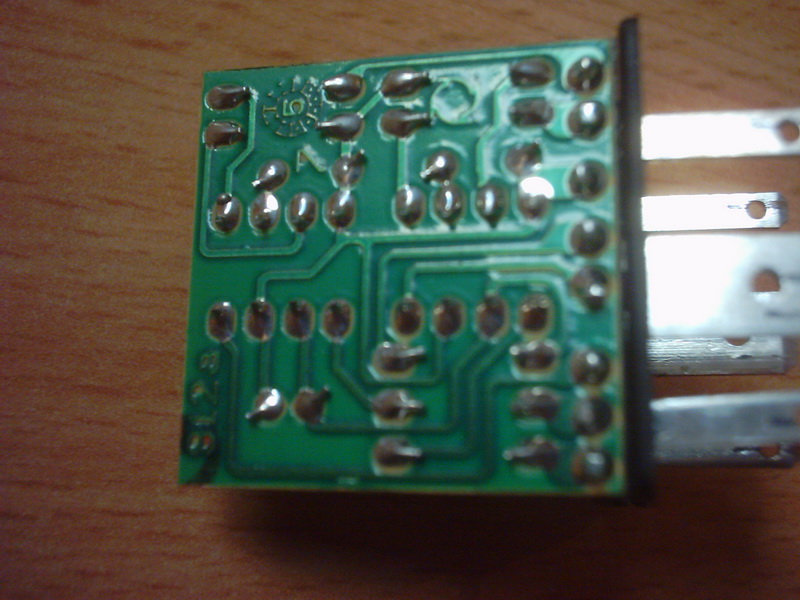

Ovo je taj tajmer:
fanzo: Sta konkretno ne valja u semi?

Avatar
Kobac
bela tehnika
bela tehnika
Postovi: 638
Pridružen: 26 Jun 2008, 23:19
Location: Beograd

Re: Sema za okidanje releja

Post napisao Kobac » 22 Jan 2010, 14:35

Slobodno ga povezi na taj izlaz i probaj.
Najgore sto moze da mu se desi je da malo vise optereti izlaz ako je visokoomski ali sa 1k ni to ne bi trebalo da se desi.
BTW. Kada nije vezano nista na ulaz napona na releu ne bi trebalo da bude uopste posto ga blokira stalni plus na bazi tranzistora.

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Sema za okidanje releja

Post napisao Vucko_AR » 22 Jan 2010, 14:43

Probacu,nadam se da nece da ode neko kolo....
Kobac je napisao:Kada nije vezano nista na ulaz napona na releu ne bi trebalo da bude uopste posto ga blokira stalni plus na bazi tranzistora.
Nisam siguran da razumem ovo? :?

Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: Sema za okidanje releja

Post napisao stojkePN » 22 Jan 2010, 15:41

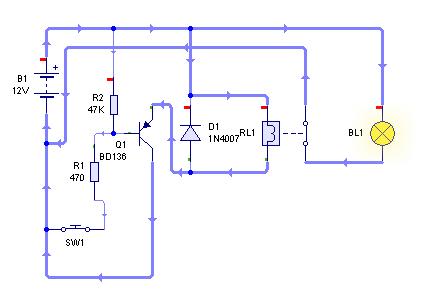

Ova sema radi u simulaciji... jedino sto sam ubacio BD136 jer u bazi nema BC327.

EDIT :arrow: Ako te zanima nesto jos u simulaciji se vidi tacno sta se desava... mogu da odradim i da ti postavim. :pivopije:
Prilog
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Sema za okidanje releja

Post napisao Vucko_AR » 22 Jan 2010, 17:06

Radi! :tooo: Ukljucuje ga tajmer bez problema....
Hvala svima! :pivopije:
