Regulacija brzine motora sa NE555

[stojkePN]

Hvala

Idem odmah da isprobam

[Misley]

ako imaš cmos 555 ubodi njega i probaj. on tuče izlaz do napajanja ali i do mase.

[stojkePN]

Bez osciloskopa ništa !
Probao sam šemu sa 555, jer to MORA da radi, i zaista, javljaju se nekontrolisane oscilacije na Fetu.
Stavio sam umesto 47 ohma otpornik od 1K, i sve radi besprekorno. (Izgleda da je prejaka kapacitivna sprega.)
Ako uzmeš Fet sa malim otporom kada je otvoren, dovoljan je i jedan, i nema šta da se greje!
Ja sam probao sa IRFP064N, koji ima 0,008 ohma, i maksimalna struja je 110A.

Ispitao sam ga u radionici na sto i radilo je pola sata bez grejanja I sa dobrim radom bez zaglupljivanja

Sutra idem da ga isprobam u masini da vidim kako se ponasa tamo

@Proko VELIKO HVALA bravo MAJSTORE

[stojkePN]

Sta se desilo kad sa prikacio na masinu

Zakacim i samo jednom cimne motore i nece.Proverim izgoreo stabilizator 7812 koji sluzi da napaja NE555.Ubacim drugi stabilizator istog proizvodjaca i kupljen u istoj porudzbini i izgori i on Ubacim stabilizator od nekog uredjaja koji je koriscen malo i greje se nenormalno a nema potrosaca na sebi Ali mu je napon na izlazu uredno 12v.Ubacim jedan stabilizator 7812 iz nekog tv-a star oko 20 godina sve pocrneo i nikakav i sve radi kako treba nema grejanja stabilizatora i napon je OK a jos na njega nakacim i 2 releja i jos nesto i sve radi ok

Toliko o novim delovima i njihovom kvalitetu

Sve u svemu uspeo sam da pokrenem masinu i da probam varenje i radi extra Jedino sto malo motori "Cvile" kad se uspori sto neznam kaze tako pre nije bilo ali rade bez problema i grejanja

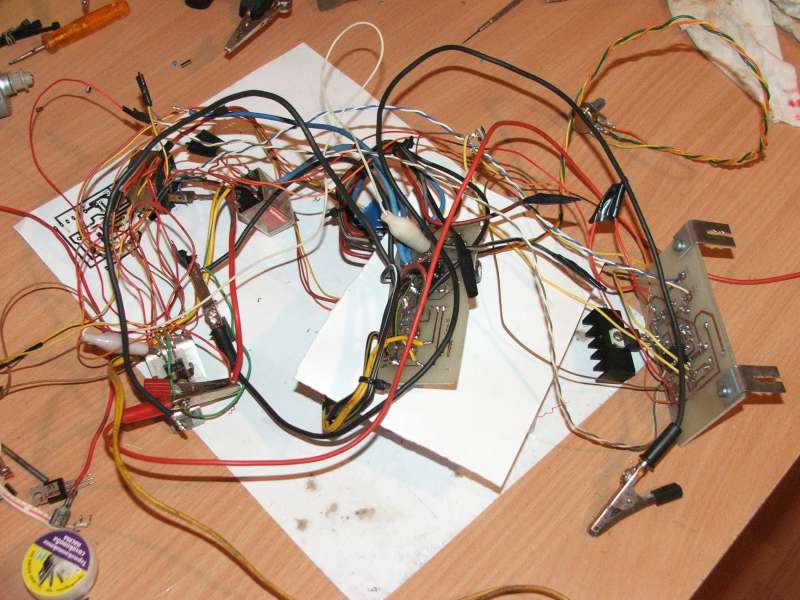

Veceras cu to da uslikam da vidite sta je budz godine

[Proko]

Ako se greje, a nema potrošača, onda ociluje, što znači da ti kondenzator na izlaznom pinu nije dobar (veliki ESR), ili su dugačke žice do kondenzatora, što mu dođe na isto. Loš kvalitet ne bi mogao da utiče na grejanje, (osim ako nije slučaj koji sam pomenuo). Možda je čak "bolji" sa bržim tranzistorima, što znači da osciluje lakše i žešće...

[stojkePN]

Greje se samo kada se dovede napajanje na ulaz i masa bez potrosaca.A ovi sto su izgoreli imali su elko 470mf na izlazu i po blok na ulazu i izlazu .Elko je nov.Kada sam stavio stari stabilizator koji je radio i radio u nekom tv-u sve radi bez problema i nema grejanja U ovom slucaju ipak sumljam u kvalitet stabilizatora koje sam kupio :hmhm:

[rotor]

Greje se samo kada se dovede napajanje na ulaz i masa bez potrosaca.A ovi sto su izgoreli imali su elko 470mf na izlazu i po blok na ulazu i izlazu .Elko je nov.Kada sam stavio stari stabilizator koji je radio i radio u nekom tv-u sve radi bez problema i nema grejanja U ovom slucaju ipak sumljam u kvalitet stabilizatora koje sam kupio :hmhm:

Pa covece zasto si se toliko upetljao u sve to sta ce ti sve to poslacu slike regulacije od enhel aparata CO2 150A veoma prosta sema cak ti nije ni potrebno kasnjenje vidim da su ga napravili bez toga juce sam popravljao elektroniku ali je nisam slikao nema vise od 10 elemenata sa jednim tiristorom ti mozes napraviti te 2 iste ako ti ne bude uspelo ovo sto si poceo.Mozda bi ponekad i postavio koju semu ali mi to ne polazi za rukom.Pooz..

[kisko]

Mozda bi ponekad i postavio koju semu ali mi to ne polazi za rukom.Pooz..

Slobodno ti posalji,necemo se ljutiti, precrtaj u notepad ako nista drugo

[stojkePN]

@rotor hvala

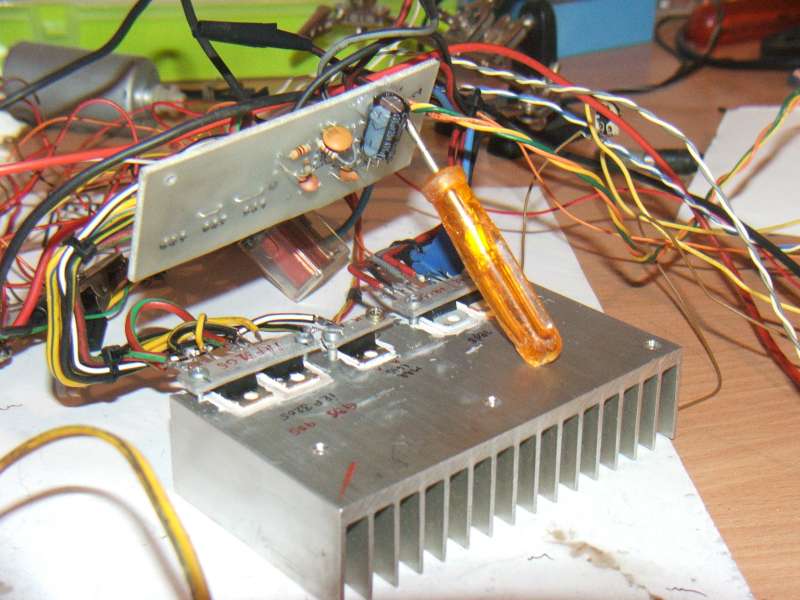

Ovo je proradilo samo mi jos preostaje da sve uguram u kutiju.Ima regulacija brzine,veliki hladnjak i regulacija kasnjenja zice.Kutiju sam uzeo od napajanja za komp. tako da ima i ventilator ako zatreba Masina je isprobana do maksimuma i negreje se nista.500Ampera je maksimum probali smo busi metal 4-5mm kao iz sale inace zavarivanje je ok kad se smanji amperaza naravno

[stojkePN]

Napakujem sve u kutiju ubacim u masinu i probam radi ali posle 5-7minuta puce nesto i nece da radi.Otvorim kutiju i ima sta i da vidim pukao stabilizator 7812

Na 12-15v sve radi dobro 30-45min bez problema kad ga isprobavam u radionici ali kad ga ubacim u masinu na 24v gori mi 7812v.

Najverovatnije da mu je mnogo da sa 24v spusti na 12v.Preko tog stabilizatora napajam jedan NE555 jedan PIC mikrokontroler (za PIC sam ubacio 7805) i jedan relej na 12v a to ne vucepreko 1A na koliko je deklarisan ovaj stabilizator.Probacu da ga vezem na glavnoj ploci gde ima stabilizator 7815 fabricki ubacen da napaja elektroniku pa cu sa njega da idem na 7812.Vise mi je preko q.

Ali polako....

Od koliko Ampera da ubacim osigurac za ova dva motora...neka se nadje za svaki slucaj

[Proko]

Ja obično stavljam odgovarajući otpornik ispred stabilizatora, kada je veliki raspon napona. Stabilizator jeste deklarisan na 1A, ali ne i na disipaciju 12W bez hladnjaka...Znači, izmeriš kolika je najveća potrošnja na tih 12V, dodaš još 2-3V za stabilizator, pa još 1-2V za rezervu, i ostatak napona podeliš sa strujom. To ti je vrednost otpornika, a njegova snaga je proizvod tog napona i struje. (Naprimer: 12 + 3 +1 = 16 24 - 16 = 8 za 1A to je 8 ohma, 8W.) Bolje da se greje otpornik, nego stabilizator. A taj otpornik je i neka vrsta osigurača.

[Stolle]

Je li moguće da tu motor pravi neke špiceve?Da staviš neki VDR kao kod pozicionera za SAT risiver?
A što se struje tiče,dva 7812 paralelno?Ima toga kod nekih DVD-a čini mi se.

[Srečko]

A što se struje tiče,dva 7812 paralelno?Ima toga kod nekih DVD-a čini mi se.

Ja sam jednom naišao na ovaku kombinaciju u jednom kombinovanom VCR+DVD samo su bili
7805 i suviše su se grijali i zbog toga uredaj nije radio.
Onda sam stavio 78S05 ti su za jaču struju mislim, da za 1,5A ili još više ne znam tačno možda i do 2A.
Po stavljanju ovih mi uredaj proradio a prije nije i ako sam stavio veče hladilo.

Lp Srečko

[stojkePN]

Je li moguće da tu motor pravi neke špiceve?Da staviš neki VDR kao kod pozicionera za SAT risiver?
A što se struje tiče,dva 7812 paralelno?Ima toga kod nekih DVD-a čini mi se.

Za to ima sotki MBR dioda koja je na semi.

Probacu da ga vezem na glavnoj ploci gde ima stabilizator 7815 fabricki ubacen da napaja elektroniku pa cu sa njega da idem na 7812

Uradio sam ovo i za sada je dobro nema grejanja a radi.Sklopio sam masinu i isprobali smo i radi zadovoljavajuce.Treba da slikam masinu da se vidi kako je sta ispalo ali sam je zatvorio i ostavio par dana na probu pa cu da otvorim ponovo da popisem zice sta je sta i da slikam

[kisko]

Heh,u medjuvremenu ja tek sad pronadjoh ove šeme koje je kolega rotor poslao da okačim ovde još odavno ,danas tražeći njegovu email adresu naidjoh na te šeme ,zato se izvinjavam stojketu zbog toga jer bi mu verovatno pomoglo...evo ih sad,zatrebaće nekome još

Co2 regulator NE555.rar

(3.14 MiB) Preuzeto 421 put.

[rotor]

Heh,u medjuvremenu ja tek sad pronadjoh ove šeme koje je kolega rotor poslao da okačim ovde još odavno ,danas tražeći njegovu email adresu naidjoh na te šeme ,zato se izvinjavam stojketu zbog toga jer bi mu verovatno pomoglo...evo ih sad,zatrebaće nekome još

Co2 regulator NE555.rar

Ja sam se bas cudio gde su zavrsile te seme pa sam mislio da nije zbog adminstracije pa zato i nisam hteo da ih postavim a cini mi se i da sam ti poslao mejl da li si ih dobio ili ne.Pooz..

[stojkePN]

@kisko nema brige zavrsen je masina jos odavno

Trebao sam da je ostavvim da par dana da radi pa da je ponovo otvorim da popisem kablove da ima za ubuduce sta je sta i da slikam.Sad je zaobilazim u sirokom luku a kad pomislimd a je otvorim jeza me hvata
