Mikrofonsko predpojačalo-potrebna šema (Riješeno)

[bogoslav]

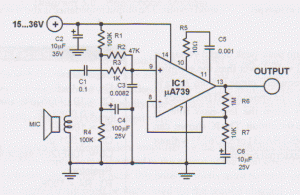

Treba da napravim predpojačalo za mikrofon koji se koristi u autobusu.Poželjno bi bilo što jednostavnija šema i od djelova koji se mogu naći u servisu.Ja imam jednu šemu ali ne mogu da nadjem kolo koje se koristi u njoj.

[Misley]

u čemu je problem, experte?
turi bilokoji 8-pinski operacioni "iz servisa"

[bogoslav]

problem je u tome što "bilokoji" operacioni ima nepovoljan odnos signal-šum.

[Stolle]

Probaj neki TL, (062;072;082) Ili NE5532.....
Ako ti treba jednostruki onda NE5534,on je još bolji.Ima još mnoogo toga,ali ovi su najjeftiniji i uvek dostupni.

[Misley]

ti tl-ovi što si pobrojao su dupli, tek da raspored ne pasuje.
5534 je pravi izbor al dal ga ima u fijoci tj servisu?

a ti bogoslave nemoj da filozofiraš nego sklepaj na protobordu predpojačavač i stavi PODNOŽJE
pa bodi do mile volje dok ne nabodeš onaj sa najmanji šumom.
više sranja će da ti pravi napajanje u busu nego sam čip

[buzdumra]

oce neko da peva na njega u busu ... ma bitno da radi nemora biti stereohifimp3 par puta sam rastavljao ark i uz malo zice dodas mu na pred pojacalo sig. sa mic. i onda moze da bude bezzicno samo jbg uvjek izgube mikrafon kad nema kabla
(da jos za napajanje nadji nekih malih prigusnica da neskrci )

[stojkePN]

Bas mora da bude sa IC

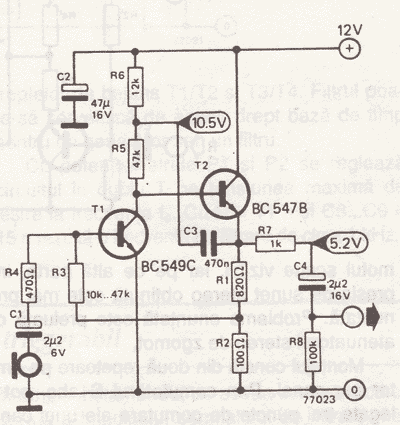

Dynamic microphone amplifier - low noise

This dynamic microphone amplifier circuit has a total gain of 200 times. If we use 200Ω microphones R4 must be 220Ω and C1 is 4.7uF. If you want the to get the lowest noise signal from this dynamic mic amplifier use metalic resistors for R3 .. R6 and for C1 use more MKM capacitor in parallel connection.
Some specification: with a 3mVpp input signal the output was 800mVpp. The maximum output voltage was 10Vpp when the input is 50mVpp. The frequencies domain is between 50Hz and

[stojkePN]

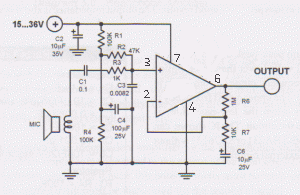

Ako hoces sa IC kao sto je kolega Stolle naveo TL072 ili 5532

http://www.geocities.com/ferocious_1999 ... eamp2.html

[Misley]

e što volem kad mi stojke poji ovako na engleski, sve se svecki osećam.

kolko puta da kažem da su dvojke dualne? TL071, 81 a ne 72 ili 82

[stojkePN]

Evo ga onda Gujo za tvoju dusu

http://www.zen22142.zen.co.uk/Circuits/ ... 71_mic.htm

[Stolle]

Ako baš nema jednostruki,onda nije uopšte problem upotrebiti jedan OP iz duplog.Jedino što recimo jednostruki NE5534 ima bolje karakteristike od dual NE5532,niskošumni je i brži.

[fanzo]

ma "napravi" bežični i završen posao...a kondukter može i da šeta i da peva.

[stojkePN]

Ma kupi kod kineza bezicni mikrofon za 500 dinara i resi se muka

[bogoslav]

Riješeno sa bežičnim mikrofonom, imate svi od mene.
