1 MOhm na 1m kabla ???

[Pilgrim]

Poštovani,
da li neko ima iskustva sa uređajima za "lečenje" frekvencijama?

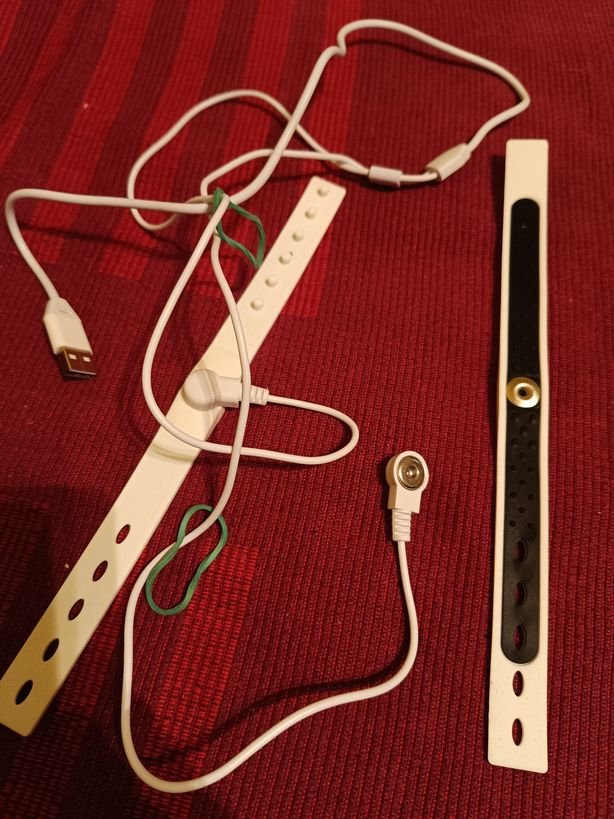

Naime, dobio sam jedan uređaj da ga probam i on se koristi tako što se stave "narukvice" na obe ruke i onda se pusti neki program da radi(frekvencije od 100-300KHz).
Meni padne na pamet da nekako produžim taj kabal da bih mogao i nešto da radim dok program traje jer su ruke sputane dužinom kabla (1m) i rešim da izmerim otpor.
Otpor je od USB konektora do klipse/konektora na kraju kabla 1MOhm.
Odakle toliki otpor na 1m kabla?
Znači ne otpor na narukvici(koji je 15K-crni deo), već otpor samog kabla od pina 1 do klipse. Isto je i između pina 4 do klipse.

Ima li neko ideju?

Hvala unapred
Dušan

[branimir]

To nisu obični kablovi već su u pitanju sonde tako da ne treba ništa dirati, sama dužina kabla je uparena sa uređajem i svaka izmena tog okvira utiče na kalibraciju uređaja.

[Pilgrim]

OK. Da li možda onda znate kako rade jer na izlazu (clipsa) ne mogu izmerim bilo kakvu frekvenciju.
Probao sam da ih merim i kada su na rukama i kada nisu.
?

[branimir]

Najbolji odgovor može dati proizvođač, treba ga kontaktirati.Koliko znam, juče sam kod kolege nakratko video uređaj koji ima mali displej i 4 ili 5 tastera koji kako sam čuo rade neki beograđani, uređaj ima memorisane postavke za razne bolesti a mogu se i dodavati postavke.To je sve što znam, dalje me nije interesovalo jer sam bio u prolazu.

[bracans]

Galvanska izolacija pomoću visokih vrednosti otpornika je specifičan pristup koji se koristi u nekim niskonaponskim i signalnim aplikacijama, ali ima ograničenja i ne pruža potpunu izolaciju kao što to čine optokapleri, transformatori ili kapacitivni izolatori.

Kada se koriste visokoomski otpornici (npr. 1 MΩ ili više), oni:
• Ograničavaju struju koja može da protiče između dva dela sistema.
• Smanjuju rizik od električnog udara ili neželjenog pražnjenja.
• Omogućavaju signalnu vezu uz minimalan protok struje – korisno kod nekih bioelektričnih merenja (npr. EEG, EKG).
Međutim:
• Ne pružaju potpunu izolaciju – i dalje postoji električna veza, samo jako oslabljena.
• Zavisni su od napona – ako se pojavi visoki napon, može doći do proboja ili neželjenog toka struje.
• Kod frekvencijskih terapijskih uređaja, visoki otpornici (npr. 1 MΩ) se često postavljaju u seriju sa elektrodom da ograniče struju koja prolazi kroz telo korisnika.
• Na frekvencijama od 100–300 kHz, čak i mali kapacitivni spoj može preneti signal, pa se otpornici koriste da spreče neželjene strujne udare.
• Na višim frekvencijama, kablovi se ponašaju kao transmisione linije.
• Visoki otpornici se koriste za prigušenje refleksije na kraju linije, posebno kada nema aktivnog terminatora.
• U terapijskim uređajima, to pomaže da se signal ravnomerno rasporedi duž elektroda.
Na frekvencijama od 100–300 kHz, koža ima kapacitivni karakter, pa se signal može preneti i bez direktnog kontakta – ali je važno da struja ostane u mikroamper opsegu.

Moze se produziti do neke mere, ali moras voditi racuna o kapacitivnosti kabla (izbor kabla i njegova duzina) i zadrzavanju otpornosti, testirati impedansu i oblik deformacije signala posle toga (osciloskop plus signal generator, za impedansu ne toliko tacan postupak ovim uredjajima ali dovoljan posto osciloskop ne meri direktno impedansu, vec refleksiju).

Inace, zato se i u antistatickim narukvicama nalazi otpornik od 1 megaoma, stiti korisnika od direktnog kontakta sa naponom, galvansko odvajanje i zastita... itd, itd

Jedna zanimljivost, ti uredjaji rade u opsegu struja blizu reagovanja nekih FID sklopki za zastitu od udara struje, ali na niskim naponima, kako se priblizavaju opsegu FID sklopke osecaj grcenja moze jako, ali jako da bude bolan! Ono, moze da ilustrovano pokaze uticaj struje vrednosti blizu reagovanja zastitnih uredjaja i na nizem naponu. na ljudsko telo.

Svaka prepravka takvih uredjaja moze biti opasna, pogotovo sto nisi uslikao sam uredjaj, sem narukvice-
