ROHS 50W 12V4a LED Driver (S-50-12) potrebna sema RESENO

[kefaja]

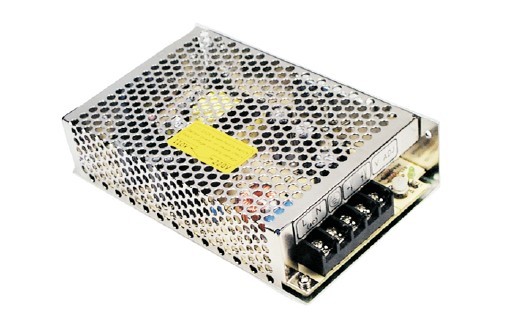

ROHS 50W 12V 4A LED Driver (S-50-12)

oznaka na kucistu S-50-12
oznaka na ploci S-50GD-R1
proizvodjac TIANHENG

Da neko nema semu ili ima slucajno ovaj ispravljac
ako moze da posalje semu ili pogleda u njegovom ispravljacu oznake ovih delova
posto su kod mene izgoreli pa ne mogu da procitam oznake

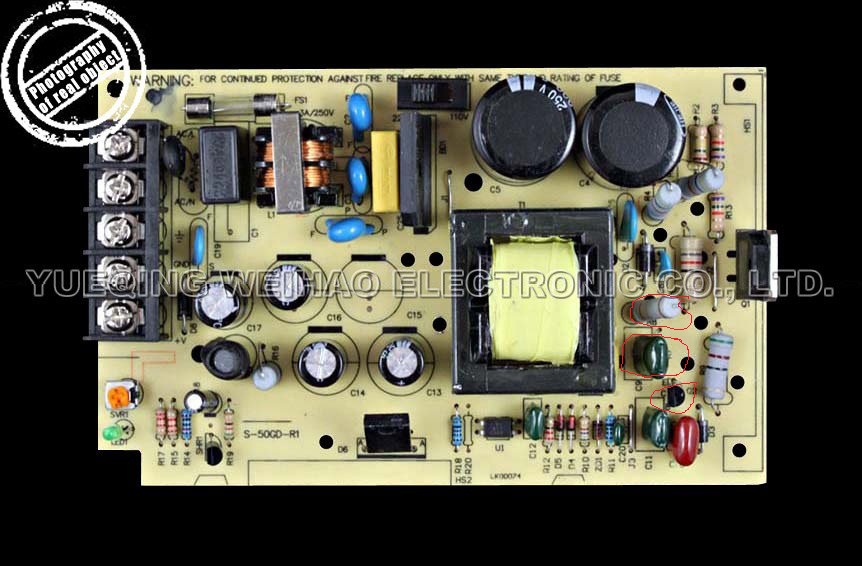

ovo je najbolja slika koju sam mogao pronaci po netu
zaokruzeno je na slici
Q1
Q2
R8
J1
hvala unapred

[Majstor Duja]

zaokruzeno je na slici
otpornik 3w
pored ovog kondezatora ima jedan otpornik ne vidi se na slici
tranzistor
hvala unapred

Uvek napises koji je polozaj tih delova, kao na primer C9 za kondenzator (vidi se sa slike)...zatim na samoj plocici mora da ima vise oznaka proizvodjaca - ovako ti opet niko ne moze pomoci...
Napisi i koji su chipovi na ploci!
Koliko se razumes u servisiranje tog SMPS napajanja?

Ovo je slicna shema nadjena na netu po oznaci sa ploce ( s-50gd-r1 ):

http://www.ti.com.cn/cn/lit/an/slua086/slua086.pdf

( s50gdr1 )

[Damiru]

Ja ću malo da odem u off. Gospodin je tražio pomoć i posle korekcije posta i urađenog domaćeg zadatka dobio je rešenje. Time je uštedeo i vreme (i nešto novca) i živce - sebi i svima ostalima. Evo kako se to radi:
http://www.fanzo.org/forum/viewtopic.ph ... &sk=t&sd=a
Da je više takvih, sve bi bilo pesma...

[kefaja]

ova sema gore je od nekog drugog ista je oznaka ali se razlikuju

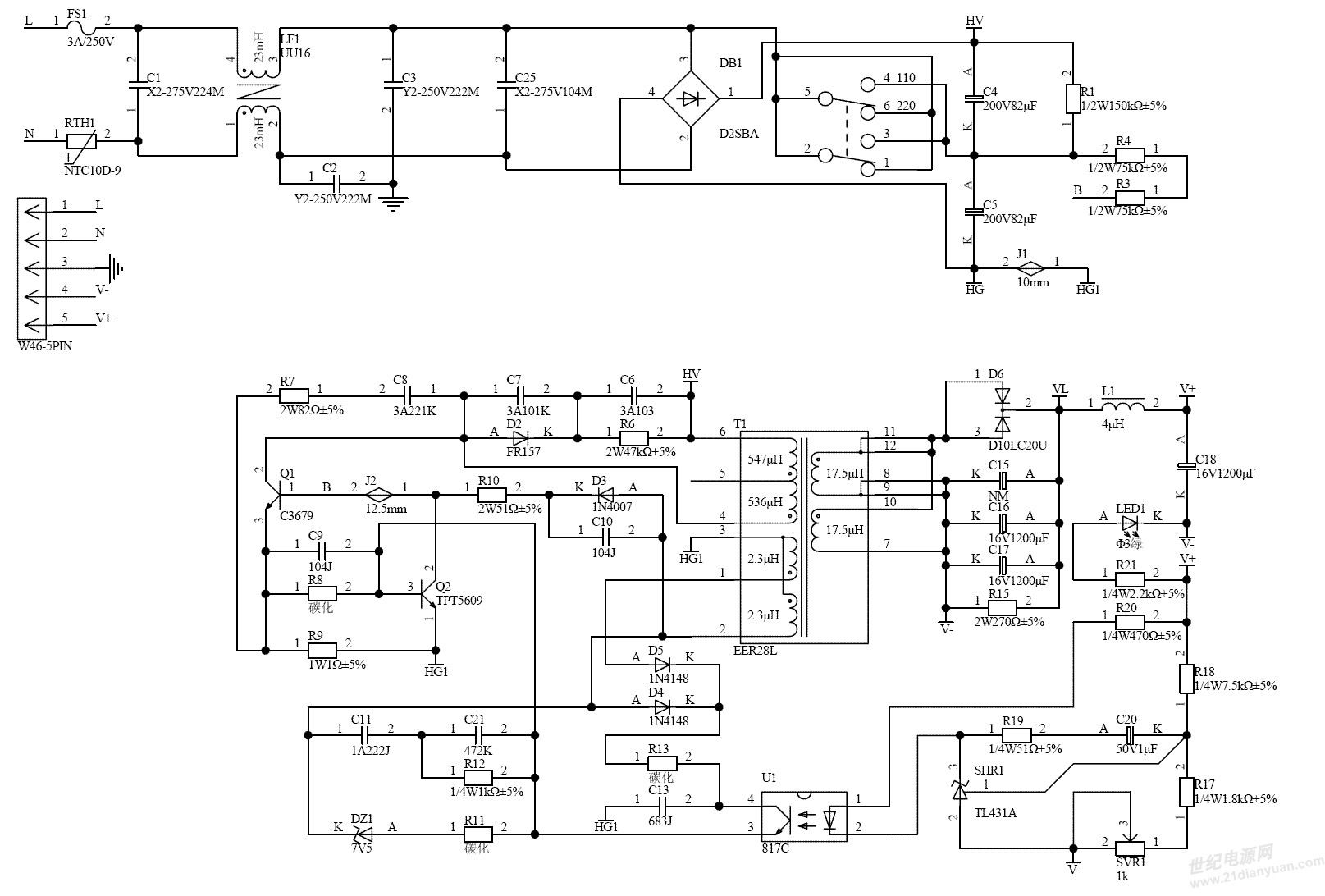

ova sema dolje je kod mene samo bez prekidaca

ova dva na kineskom su
R11 3Kohm
R8 1,5Kohm ili 150 ohm ne mogu da razaznam koja je treca boja smedja ili crvena jer je nagorelo na ovim kod mene pre ce bit 1,5Kohm na multimetru je 1.3kohm

zamenjeno
Q1 C3679 koji cekam jer ga nemam niti zamene 2SC3153 , 2SC3466
Q2 TPT5609
R8 1,5Kohm
J1 kod mene je 0,33ohm 2w

moram ucit kineski nema mi druge
