Zamena NJM2068LD sa NJM2068SD *RESENO*

[stojkePN]

Hitno mi je potrebno 5 komada NJM2068LD. Danas stigla roba ali mi poslali NJM2068SD i ima jedan pin viska. Sto je jos gore ne mogu da nadjem datasheets za njega i da uporedim da li se menjaju. U pitanju je digitalni audio mikser.

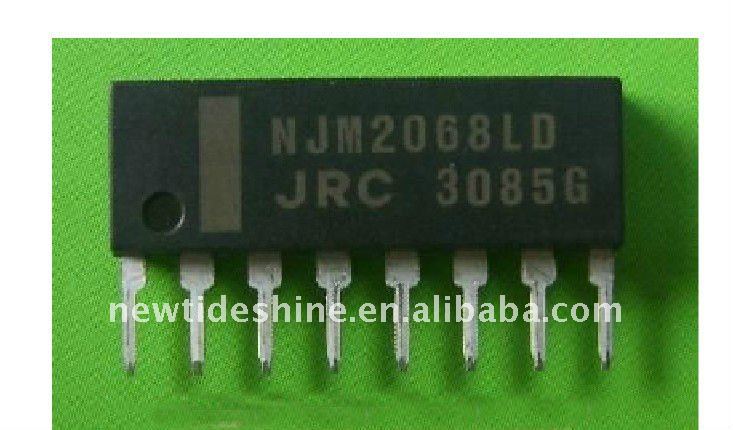

NJM2068LD 8 pina

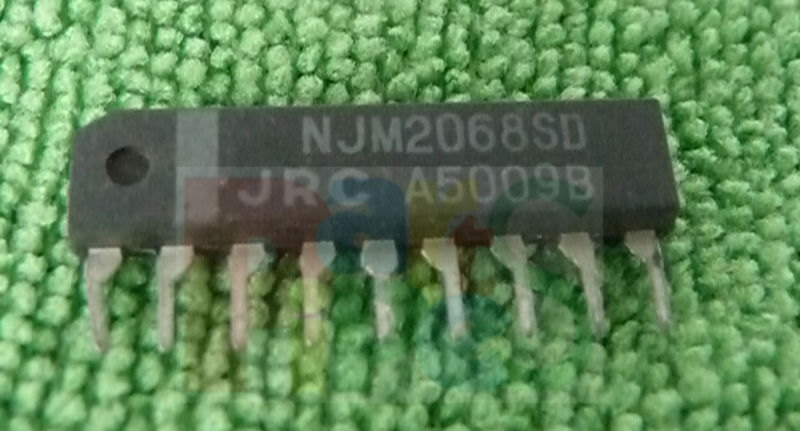

NJM2068SD 9 pina

[Stolle]

Ako je po ovome, onda se pin 9 ne koristi.

[stojkePN]

Naleteo sam i ja na tu sliku. Ali nisam smeo da eksperimentisem, mikser je digitalan i pun nekih integrala internih oznaka.

[Stolle]

Probaj onda na nešto drugo, gde ima dupli OP. Neki CD, pa žičice...

[stojkePN]

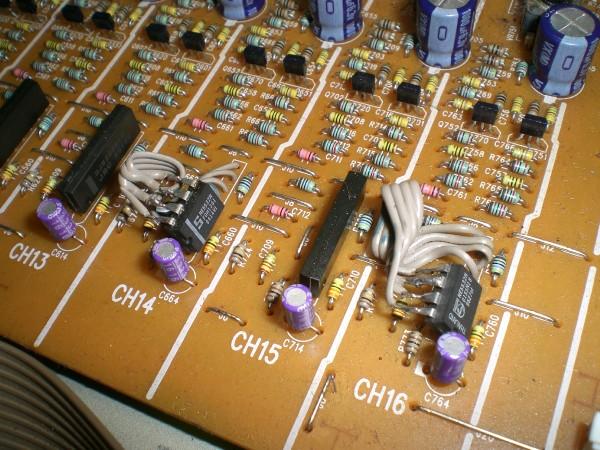

Mislis ovako Isti mikser je u pitanju

[Stolle]

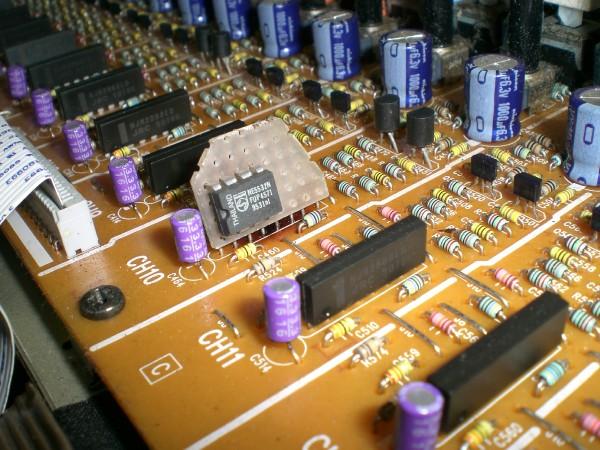

Ne, da probaš ovaj OP na neki CD plejer, ili bilo šta drugo, pa ako radi, onda staviš ovde. A ne bi ni ovo smetalo.

[stojkePN]

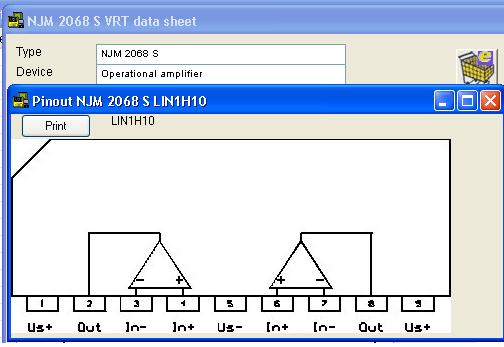

Nadam se da je u vrt raspored kako treba. Nozica 1 i 9 su u kratkom spoju sto znaci da im je + zajednicki. Da probam sa izbacivanjem prve nozice

A ovo sam nasao na nekom kineskom sajtu:


[Stolle]

Tema je pomerena iz "Kupujem...".

[stojkePN]

Potrebno je samo preskociti (iseci prvu nozicu), i od druge brojati kao da je prva. Potpuno je isti raspored pin na pin bez ukrstanja. Uglavnom sve je isto samo su nozica 1 i 9 u kratkom spoju sto znaci da im je + zajednicki. U radu nisam primetio da izoblicava ton, ima veci sum ili se gain razlikuje od ostalih kanala kad su poterciometri u istom polozaju. Ostavicu ga na probi i necu da ga gasim do sutra

@Stolle probao sam da ga testiram na stolu bez cd pleyera i videh da to nije taj raspored Kako je preziveo IC pravo je cudo
