Potrebna sema prekidaca - reseno.

[marko]

Pozdrav svima na forumu, posto sam jos mlad i nemam jos neko veliko znanje iz elektronike molio bi za malu pomoc.U ovoj temi video sam semu ovog flip flop prekidaca.Meni je potrebna sema uredjaja koji bi kada mu se na ulaz dovede neki napon (bilo koji u opsegu od 1V do 12V DC) on odmah palio relej,a bilo bi dobro ako bi relej drzao zatvorenim i nakon nestanka tog ulaznog napona jos par sekundi (koje bi bilo dobro da mogu da menjam ako zatreba).

Unapred zahvalan


P.S. Sugerisano mi je da otvorim novu temu

[Majstor Duja]

Da li mora bas od 1V ili moze od 1,5V-2V pa do 12V?

[marko]

Moze i od 2V do 12V

[Majstor Duja]

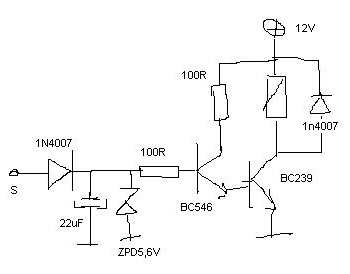

...neke komponente ces morati da korigujes ali to je to..iz glave.

[marko]

["Majstor Duja"] hvala na semi sastavicu ga pa cu se poigrati sa njom, ako zapne "kukacu" za pomoc .

[fanzo]

umesto oba od 100R stavi po 10K , zenericu izvadi, a elko od 22u ako povećaš duže će rele ostati uključen nakon nestanka napona na tački "S" , ali će mu trebati koji mali trenutak više do uključenja.

[Majstor Duja]

umesto oba od 100R stavi po 10K , zenericu izvadi, a elko od 22u ako povećaš duže će rele ostati uključen nakon nestanka napona na tački "S" , ali će mu trebati koji mali trenutak više do uključenja.

Shefe, moja greska!

...posle diode i prema bazi BC546 ide 470R jer ce u suprotnom spaliti zenericu....a ona je tu da bi vreme zadrske nakon dolaska impulsa bilo koliko toliko konstantno i za 6 i za 12V....

[marko]

Prekidac sastavljen i radi, samo po semi od "Majstor Duja" problem je nastao kada se napon na ulazu poveca preko 10 V onda izgori zenerica inace na manjim ulaznim naponima sve radi OK.Onda sam uradio sto je "fanzo" predlozio i sada nema problema.Sa kondenzatorom od 22mF kada ugasim "ulazni" napon relej drzi zatvoren minut i po, tako da sam morao staviti manji kondenzator.
U svakom slucaju problem resen i hvala na semi.
