Pojačalo za slušalice klasa A

Napisan post: 27 Sep 2012, 12:19
napisao Krajnc Karlo
nešto što trenutno radim iz nekog starog elektora
mala slikica.jpg
mala slikica.jpg (27.02 KiB) Pregledano 6263 puta.
shema 01.jpg
shema 02.jpg
montazna f.jpg
pcb.rar
(455.37 KiB) Preuzeto 224 puta.

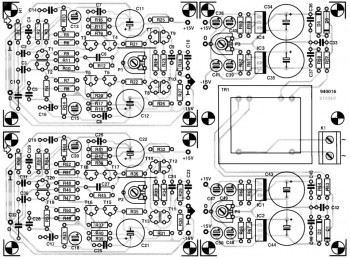

pločice, samo fale tranzistori (i trimeri :mrgreen: )
napajanje

samo da proberem i uparim sa sličnim pojačanjem,
bitno za prve ulazne, ostalo nije kritično
original pločice montirane na dodatni vitroplast
zbog montaže u odabranu kutiju
amp in box.jpg
prednju i zadnju prvo radim za probu
na nekoj plastici iz iskustva, da ne bušim metalnu original,
f&b r.jpg
nastaviće se :pivopije:

Re: Pojačalo za slušalice klasa A

Napisan post: 27 Sep 2012, 12:50
napisao fanzo
Gde si nabavio tu kutiju?
I šta je ono ispod pločice napajanja? a stavio si ga u kutiju ..

Re: Pojačalo za slušalice klasa A

Napisan post: 27 Sep 2012, 13:14
napisao Krajnc Karlo
kutija hammond 431623

Kod: Označi sve

http://www.hammondmfg.com/sinkbox.htm
bilo u kelco od 285mm, sad vidim da nema ta dužina

ispod napajanja je vitroplast još nemontiran :mrgreen:

Re: Pojačalo za slušalice klasa A

Napisan post: 27 Sep 2012, 13:24
napisao fanzo
skupo ko đavo..

Re: Pojačalo za slušalice klasa A

Napisan post: 27 Sep 2012, 13:26
napisao Krajnc Karlo
ali leeepppooo :fanzo:

Re: Pojačalo za slušalice klasa A

Napisan post: 27 Sep 2012, 14:11
napisao Damiru
Pa stavi i germanijumske tranzostore, kad već praviš staro pojačalo. :lala:

Šalim se, trebalo bi tu računati i prepravljati šemu...

Re: Pojačalo za slušalice klasa A

Napisan post: 27 Sep 2012, 14:42
napisao Krajnc Karlo
elektor je stari
pojačalo će biti novo :fanzo:
:pivopije:

Re: Pojačalo za slušalice klasa A

Napisan post: 27 Sep 2012, 19:32
napisao Majstor Duja
Hm, a sta bi sa plocicama za Quad 405?
:roll:

Re: Pojačalo za slušalice klasa A

Napisan post: 27 Sep 2012, 21:20
napisao Krajnc Karlo
quad nije hitan pa me mrzi
:? :roll: :deda: :hmhm: :tuptup:

Re: Pojačalo za slušalice klasa A

Napisan post: 27 Sep 2012, 21:28
napisao Majstor Duja
...sve je lako kad si mlad.... :yeah:

Re: Pojačalo za slušalice klasa A

Napisan post: 30 Sep 2012, 11:39
napisao Krajnc Karlo
tamo u uputstvu piše da se koriste tantal elektroliti,
osim ako imate viška tantal polimer elektrolite
koji se sami popravljaju,
nema razloga da se stavljaju,
u studijskim konzolama koje sam popravljao i koje su
vrhunski kvalitetne, zvuk prolazi kroz obične low esr elkose.
pošto je ovde vrednost 2u2, nema razloga da ne stavim mkt blok,
ustvari razlog protiv je što ih nemam pa moram sutra da naručim :?
:pivopije:

Re: Pojačalo za slušalice klasa A

Napisan post: 30 Sep 2012, 11:55
napisao Stolle
Mislim da neće biti baš dobro. MKT "imaju" malo oštre visoke i srednje, barem to što sam (ne mnogo) ja radio i nisu mi se dopali. Tantal...to nije problem, ali kao sprežni, nisam nešto viđao, mada sam čitao da je bolje sa njima, treba opet testirati.
Mislim da bi sa dobrim elektrolitima ipak bilo bolje. Ne tehnički dobrim, nego sonično, što ipak moraš da probaš. Mogu i dva na red od 4,7µF, da napraviš bipolaran. Možda bi najbolje bilo sa uljnim kondenzatorima, ima toga jeftino na istoku (ruski), samo što nije odmah dostupno. Bilo je tavih u Junost crno belim TV-ima, po jedan, četvrtasti, ružan, zašrafljen na šasiji, ne pamtim koja beše vrednost.

Re: Pojačalo za slušalice klasa A

Napisan post: 30 Sep 2012, 11:59
napisao zozontv1
Pa na šemi su i dati kao blokovi. Možda radije MKP nego MKT?

Re: Pojačalo za slušalice klasa A

Napisan post: 30 Sep 2012, 12:27
napisao Stolle
Našao sam jedan. :lala: Ovaj nije od Junost-a.
Ako ćeš ipak MKT, imam nekoliko komada, mogu da ti pošaljem. ERO je u pitanju, MKT1822.

Re: Pojačalo za slušalice klasa A

Napisan post: 30 Sep 2012, 14:23
napisao Krajnc Karlo
veći blok od celog pojačala
ili misliš da dovedem 220V na slušalice
lolzi lolzi lolzi
ja ću ipak nešto manje
:pivopije:

ps: preveliki blokovi :mrgreen:
da ih vežem na žice pa negde pored ekrana
lolzi lolzi lolzi

Re: Pojačalo za slušalice klasa A

Napisan post: 30 Sep 2012, 16:32
napisao Stolle
Malo je 220V. :lala: Na koliko beše rade piezo? Taj gore kondenzator je još veći, možda 50X50mm. ako namontiraš na kutiju, taman da je hladi. :fanzo:
Da, u ponekim uređajima su stvarno ogromnih dimenzija. Drugar je kupio pojačalo domaće proizvodnje, da ne pominjem koje i posle nekog vremena rešio da ga pošalje na upgrade kod proizvođača. Između ostalog, zamenjeni su i kondenzatori, dva komada, zaboravio sam firmu. Pa, nisu manji od 70mm. :fanzo: I dao je malo više para za to.

Re: Pojačalo za slušalice klasa A

Napisan post: 30 Sep 2012, 19:06
napisao Krajnc Karlo
pa ljudi malo preteruju za hifi
a prodavci trljaju ruke,
audio inžinjer je onaj koji ti snima ploče,
pa ih posle slušaš kući.
Još nisam sreo nekog hifi genija da radi u tonskom studiu.

Re: Pojačalo za slušalice klasa A

Napisan post: 30 Sep 2012, 19:14
napisao Stolle
To je tačno. Ima, ali retko, kod specijalnih izdanja, neka su sjajno napravljena. Inženjeri (koji možda i nemaju sluha) u principu ne bi tebalo to da rade, ali... :-

Re: Pojačalo za slušalice klasa A

Napisan post: 30 Sep 2012, 20:18
napisao zozontv1
Stolle je napisao:Mislim da neće biti baš dobro. MKT "imaju" malo oštre visoke i srednje, barem to što sam (ne mnogo) ja radio i nisu mi se dopali ....
Jedan moj kolega, koji pravi za prodaju pretpojačala, se zaklinje da za spregu ne treba nikako koristiti blokove, već elkose, kaže nema basova.....
Nije mi previše blisko pameti, ali....

Re: Pojačalo za slušalice klasa A

Napisan post: 30 Sep 2012, 22:52
napisao Krajnc Karlo
mikrofonski ulaz (najvažniji deo u studiu)
Trident B Range konzole
Trident B Mic In.jpg
Trident B.jpg
na ulazu su bili 2u2 tantali (oko 40 modula ukupno)
stavljao sam low esr elkose ( i menjao sve ostale elkose)
tu se vide kese sa elkosima :mrgreen:
moduli u stanu.jpg
testiran svaki kanal i cela konzola sa analizerom
Neutrik A2.jpg
i radi ko fabrička :mrgreen:
inače modul ima ocenu 10 od 10

Kod: Označi sve

http://en.audiofanzine.com/channel-strip/trident/B-range/user_reviews/r.30078.html
i prodaje se posebno za najmanje 1000 evra

Kod: Označi sve

http://www.vintageking.com/Trident-B-Range-Mic-Pre-3-Band-EQ-Racked-Pair-used?sc=19&category=473

(ovo bi moglo da legne u neku drugu temu ??? admini ???)
