DVD Daewoo model HC6120 problem sa mrezom

[makkki79]

Na ovo dvd-u mrezi je izgoreo optokupler bukvalno je eksplodirao pa mi je potrebna oznaka za njega, mogu li da stavim bilo koji drugi ili mora odgovarajuci?

[stojkePN]

Ja sam ubacivao sa druge mreze i to radi samo sam gledao raspored.to sam radio samo u DVD ne u tv.

EDIT

Mada nece optokapler dzaba da eksplodira Proveri onal ic u obliku tranzistora obicno je TL i vidi sta je sa IC u primaru mreze.Pre bih rekao da je i on stradao pa rasterao Optokapler.

[makkki79]

Ma ok je to da nije optokapler izgore sam od sebe, ima pored njega TL431 intergalac u obliku tranzistora kako se on proverava, u mrezi koristi kolo neka leva oznaka FCSQ1565RT pitaj boga gde ovo da nadjem, gde si ti nabavljao ovakve "leve " delove, cinezi su cudo?
Pozdrav druze!!!!

[stojkePN]

TL431 najbolje da zamenis drugim on se barem lako nabavlja a za ispitivanje neznam sta da ti kazem jer je to IC pa jedino da ispitas da nije u kratkom spoju inace stavljaj novi deo za svaki slucaj.

Za FCSQ1565RT stvarno neznam poslacu ti broj na PM za jednog dobavljaca pa vidi kod njega.

[makkki79]

Ok slikacu pa postavljam, ali cudna stvar je da mrezni osigurac nije crko sto znaci da kolo nije u kratkom spoju i merio sam ga nije ni jedna nozica u spoju, a DVD je vrisnuo jer je negde u blizini zveknuo grom i on je bio ukljucen i zbogom!

[stojkePN]

Imam jedan dvd trazim plocu za njega jer je otisao procesor od grmljavine pre neki dan Najbolje bi bilo da imas drugu mrezu da prikacis jer ako je otislo dalje na procesor da se ne mucis oko delova.

[milan]

Ima i ovde dosta podataka i sema

Kod: Označi sve

http://monitor.net.ru/forum/daewoo-hc-4230-schematics-info-222361.html

[makkki79]

StojkePN nije ti losa ideja da probam sa drugom mrezom da vidim dali ce da radi zbog procesora s obzirom da ga je zveknuo grom sve je moguce, problem mi je malo naci mrezu sa istim naponima ima i negativnih napona na njoj, no videcu da uradim nesto, cujemo se!

[stojkePN]

Ako dolazis do PN ponesi DVD i javi se da ga sredimo ocas posla

[makkki79]

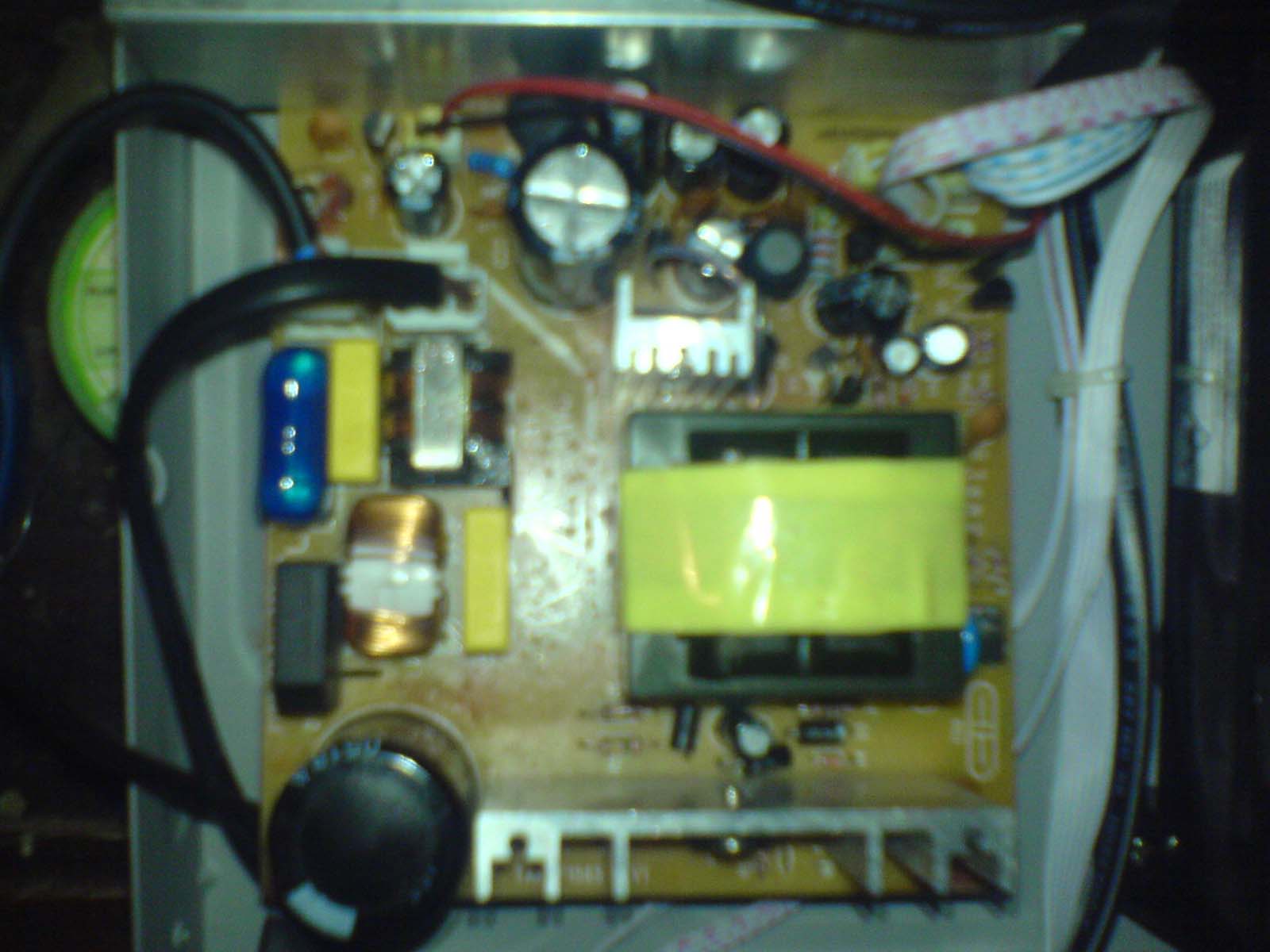

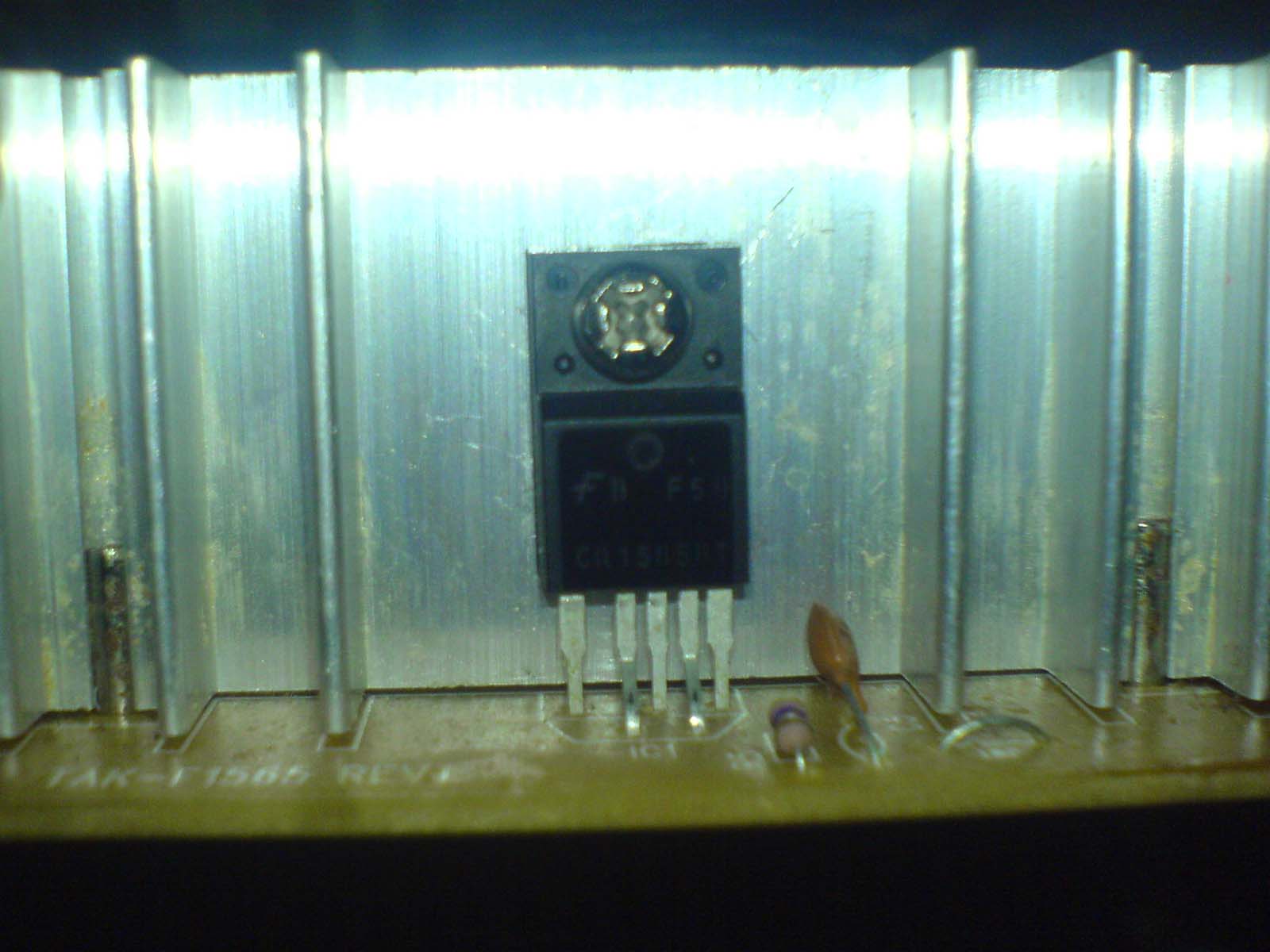

Stojke evo slike kompletna mreza i samo kolo kako izgleda, jel imas mozda nesto slicno?

[cacko85]

Ako je prsnuo opto ne verujem samo on da je, slobodno moguces da ugradis PC817 ili PC123.
Proveri sve u primar i secundar pa ondak probaj sta ke se desi.
Zameni i ti TL431 obavezno, mada ne verujem da primar je ostao OK.

[stojkePN]

Ovakav ic nemam a nemam ni mrezu sa slicnim.Imam jedino mreze koje mi sluze za probu.Mozes da doneses da nakacimo i vidimo da li radi sve ostalo.Jer ako je otislo dalje dzaba trud.Jer naponi su isti samo sa drugacijim rasporedom

[SaleSk]

I ja se slazem da se nakaci mreza i da se proba...verovatnoca da je zveknulo i nesto drugo, kao na primer procesor je velika....
