TV PANASONIC TX28W3C Chassis EURO1 - Ne radi mreza (RESENO)

[Ribery]

FIRMA:Panasonic
MODEL:TX28W3C
CHASSIS(oznaka šasije):85102/011 TMX8E005
PCB(oznake na štampanoj ploči):
MCU(procesor):
EEPROM:
VERTIKALA:
AUDIO:
VIDEO:
SMPS (mreža):TDA4601
FBT (vn trafo):TFL15566F
TUNER:UO22-A 5797 B
KVAR:Ne radi mreza
OPIS KVARA: Kada sam startovao TV videla se samo svetlost kroz proreze od poklopca. Otvorio sam TV i ukljucio ga ponovo. Bukvalno, vatra je izbijala iz mreznog tranzistora S2000. Zamenio sam tranzistor S2000 (stavio sam BU508 A posto tako pise u VRT-u da mu je to zamena), zamenio sam otpornik od jednog oma koji je bio neispravan, zamenio sam i kolo u mrezi TDA 4601(polovno kolo),zamenio sam 4 elektolita tu unutar mreze i kada sam startovao TV imam samo 300V na mreznom elku. Naponi su mi ispisani na stampi tako da na elku na kojem treba da bude 150V nemam nikakav napon. Na tranzistoru u mrezi BU508 A izmedju kolektora i baze pokazuje 300V i izmedju kolektora i emitera pokazuje isto 300V. Na stampi je kolektor srednja nozica. STA DA RADIM? Da li opet da menjam TDA 4601?


R E S E NJ E:

Mrezu sam popravio zamenom integrisanog kpla u mrezi TDA4601, zamenom tranzistora BU508A koji se nalazi u mrezi,zamenom elektrolita u mrezi, zamenom dva zastitina otpornika i zamenom jako sitnog izgorelog otpornika(crvena,crvena,braon) koji je povezan sa integrisanim kolom u mrezi. Kada sam to sve promenio mreza je proradila i stand bye se pojavio. Izvadio sam tranzistor iz visokonaponskog dela S2000(BU 508A) i probao sam na sijalicu i mreza radi a svi naponi su OK. Kada se ubaci taj tranzistor S2000 i SAMO kada se startuje TV obavezno puca BU 508A u mrezi. Uz konstataciju sa mojim uciteljom dosli smo do zakljucka da je problem u visokonaponskom delu jer kada se TV startuje povuce veliku struju i sprzi mrezu. Zamenom VN trafoa TV je proradio.

Hvala svim kolegama fanzo foruma na pomoci jer bez njih bi se jos MNOGO namucio. RAAAADIIIIIIII MOJ TV.

[Palme]

Za pocetak promjeni elkose u mrezi(C631,C634,C622,C623).
Provjeri vrijednost otpora R628(470Kohm),R627 i R629(560Kohm) te R613(1ohm)7W,ako su oni ok tada stavi drugi IC611(TDA4601) te podesi 155V na katodi D651 trimerom P633.

[tom]

Chassis EURO-1 (EURO1)

[Palme]

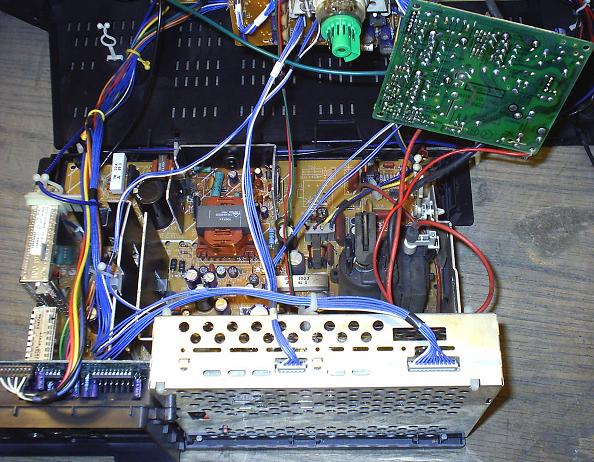

Evo i fotke sasije,,EURO 1

[nec]

Napisi sta uradi semu imas OVDE

[Ribery]

Evo i fotke sasije,,EURO 1

DA TO JE TA SHASIJA, SVAKA CAST . Idem da radim TV. Hvala na pomoci.

[Ribery]

Napisi sta uradi semu imas OVDE

Zamenio sam i izgoreo otpornik crvena,crvena,braon,zlatna odmah pored TDA 4601 i mreza i stand-bye su proradili. Medjutim, kada sam startovao TV pukao mi je na pola BU 508 AF u mrezi . Poludeo sam a taman sam se obradovao .

[nec]

sad sve jovo na novo proveri sta je otislo i zameni i onaj blok kond. od 2n2 1600V (cini mi se da bese ) pisem po secanju a za ono sto je otislo (TAKO SE PECE ZANAT) svima se to deshavalo

[toce]

Pa dobro bre majkumu jel se tako opravlja mreza e sad sredi sve sto kaze kolega nec i opet jovo na novo i sad zameni sve otpornike u mrezi nema ih puno kad sve to sredis uzmes od 100W moze i 75W i umesto osigurac postavis sijalicu jel ti sad jasno kako se mreza ukljucuje i nemoj biti toliko brz da ukljucujes bez jer ode mreza opet a i nije neka mreza zajebana tu ti je TDA4601 mreza bombona neznam zasto ne bi mogao da sredis tu mrezu ajde od pocetka pa pisi sta bi

[dzafer]

uzmes od 100W moze i 75W i umesto osigurac postavis sijalicu jel ti sad jasno kako se mreza ukljucuje i nemoj biti toliko brz da ukljucujes bez

sve su ti kolege dobro objasnile samo jos da kazem ako nisi radio ovo sa kako treba da se ponasa
evo prvo oko je sastavis da je ok kad ga ukljucis bi trebala jace zasvijetliti i potom intezitet svijetla bi trebao da se smanjuje ,tada bi trebala i st-bay dioda da svijetli
ako bude svjetlila svom jacinom onda ti opet mreza nije uredu i trazi gdje je problem
na ovaj nacin ti bar nece stradati komponente

[vlatkocopa]

Menjaj otpornike.... posebno onaj 220 ili 270 kilooma mislim da bese i OBAVEZNO Sijalica .
Pozdrav

[Ribery]

Ja potpuno zaboravio kako se mreza proverava. Otislo mi od mozga jer sam zurio da resim TV sto pre zato sto imam puno posla a jako malo vremena. Boze kako sam to mogao da zaboravim ? Bas sam budala . Hvala sto ste me podsetili nesto sto davno nisam radio i sto sam zaboravio da to treba da se radi. Idem da RESIM taj TV

Mrezu sam popravio zamenom integrisanog kpla u mrezi TDA4601, zamenom tranzistora BU508A koji se nalazi u mrezi,zamenom elektrolita u mrezi, zamenom dva zastitina otpornika i zamenom jako sitnog izgorelog otpornika(crvena,crvena,braon) koji je povezan sa integrisanim kolom u mrezi. Kada sam to sve promenio mreza je proradila i stand bye se pojavio. Izvadio sam tranzistor iz visokonaponskog dela S2000(BU 508A) i probao sam na sijalicu i mreza radi a svi naponi su OK. Kada se ubaci taj tranzistor S2000 i SAMO kada se startuje TV obavezno puca BU 508A u mrezi. Uz konstataciju sa mojim uciteljom dosli smo do zakljucka da je problem u visokonaponskom delu jer kada se TV startuje povuce veliku struju i sprzi mrezu. Zamenom VN trafoa TV je proradio.

Hvala svim kolegama fanzo foruma na pomoci jer bez njih bi se jos MNOGO namucio. RAAAADIIIIIIII MOJ TV.
