TV PHILIPS Chassis NCF - Shema (RESENO)

[Liskun Elektronik]

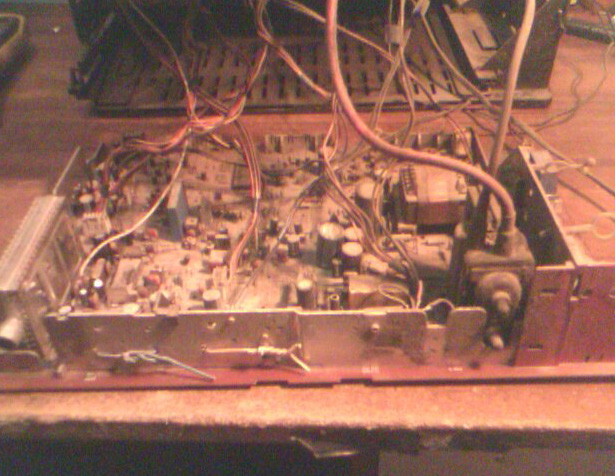

Potrebna mi je sema za ovaj tv,crkao je bio tjuner i kad sam ga zamenio sve je ok,osim sto mi neradi donji deo UHF skale,tacnije nema 22 i 23 kanala nego odmah sa 24 preleti na VHF,nemogu da se setim ali znam da je bila neka fora i na B40 sasiji da se dodavao neki otpor na Ud,jer se isto to desavalo.neznam ni koji je model a ni koja je sasija,nalepnice nema a na sasiji nevidim da ima neka oznaka koja bi licila na oznaku sasije.od delova ima:Proc.HD 401314R;TDA8305;TDA3565;TDA1013;tjuner UV617 evo i slika sasije,malo je losa jer je sa mobilnog.

[Stolle]

Kod B40 (OSD),B100 trebalo je R6=12K zameniti sa 27K,a ovde....???

[zlix]

Djavo bi ga znao koji je od toliko modela,
nego vidi dali ti VARIKAP tera od 0v linearno ako preskace ,zameni ztk33 i otpor sakojeg se napaja UD .ili sto kazes dodaj mu koju kilu oma

[milan]

Ako nije ista onda je slicna.

[Liskun Elektronik]

Milane slicna je sema dosta ali nije ista,mada vise nije ni bitno resio sam ga,umesto 18Kila stavio sam mu 31 Kom,i sad radi ko doxa.pozicija otpora je R3233.
