FIRMA:Beko
MODEL:NRKK20T59TX
CHASSIS: G99.190-03
MCU(procesor):SDA5535A049
HORIZONTALA: BU808DFI
SMPS (mreža):TDA16846
FBT (vn trafo):D400211421816B05058013-EL6
***************************************
DETALJAN OPIS KVARA i PREDUZETE RADNJE:

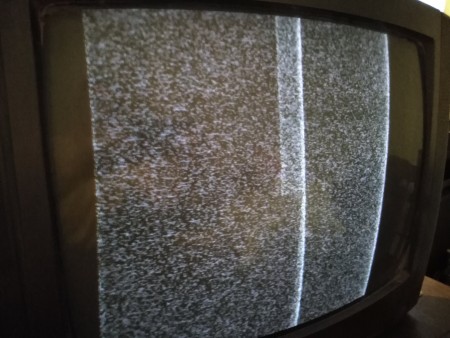

Tv je dosao sa kvarom da nema stby (cuje se caktanje). Zamenjen je HIS tranzistor (BU808DFI) koji je pregoreo, zamenjeni su svi losi elektroliti, prelemljeni losi lemovi. Na ekranu sam dobio sliku ali je suzena po horizontali i ima belu liniju na sredini (imate dole sliku), nakon start gotovo odmah se HIS tranzistor usija, jedan tranzistor mi je crkao prilikom pokusaja starta.

Navedeni kvar moće da pravi drajver (najčešće sprežni kondenzator), VN trafo ili otklonska jedinica.
Međutim, ako se ugradi neki loš tranzistor, istu grešku može da pravi i on.
Za probu bih stavio neki "običan" kao BU2525 ili 2527
Nakon te probe vidjeti šta dalje da se radi.

Sam tranzistor nije problem, drugi vn trafo i otklonsku nemam da bih probao. Na koji kondenzator mislite?

C512

@Stolle Zamenio sam i njega ali se idalje ponasa isto.

Koliki je otpor skretnog kalema?

@spagagz Otpor skretnog klema je 2,2 om
