P-1750 CU-A E 171766 94 V-O je sasija najvjerovatnije TV Dexel 21DX potrebna shema  * REŠENO *

Post napisao Gundolf1 » 17 Apr 2020, 22:59

CRT TV :Dexel
FIRMA: Dexel
MODEL: 21DX
CHASSIS: P-1750 CU-A E171766 94 V-O

***************************************
SIMPTOMI:Slika suzena po horizontali skoro skroz mozda ima sirine desetak cm

DETALJAN OPIS KVARA i PREDUZETE RADNJE:TV vise puta dolazio sa eksplodiranim elektrolitima i losim kontaktima jednom zamjenio jedan u vertikali i radio godinama,poslje opet mjenjao u napajanju horizontale 47 Mikro 160v i ti svi ok radio opet par godina,doso treci put zbog dotrajalosti vjerovatno puko drugi u paru 47 Mikro 160 V i redno vezani mali elektrolit 4,7 Mikro 250V i stavio druge ali se taj mali elektrolit idalje puno grije opet kreno se gore otvarat,otpornik R446 kod VN trafoa se grijo i prstenovi promjenili boju on je inace paralelno vezan sa diodom VD446 pa je sve spojeno na minus ovog malog elektrolita preko ova dva elementa dobija masu mali elektrolit 4,7 Mikro 250v plus mu je spojen na jedan kraj namotaja otklonske ciji je drigi kraj spojen na VN tranzistor.Nadam se da nije trafo u kvaru,zamolio bih ako ima neko semu ili zna gdje ima na netu da bih moga vidjeti po semi koliki treba biti ovaj otpornik na kojem mjerim 25K,imam neke slicne kineske sasije na kojima vidim da je otpornik na toj poziciji 22K. :pivopije:
Zadnja izmena: Gundolf1, dana 23 Apr 2020, 20:43, ukupno menjano 1 put.

Avatar
alexa_pg
gxu
gxu
Postovi: 3736
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: P-1750 CU-A E 171766 94 V-O je sasija najvjerovatnije TV Dexel 21DX potrebna shema

Post napisao alexa_pg » 18 Apr 2020, 00:01

Zaista nema potrebe pisati istoriju i navoditi sta je bilo prije vise godina.
"...jednom zamjenio jedan u vertikali i radio godinama... ...radio opet par godina..."
Pricajmo o konkretnom kvaru.

Za TV koji navodis, iskreno, nikad cuo ni vidio pa tako nema ni seme. Medjutim za navedeni kvar mislim da sema nije ni potrebna.

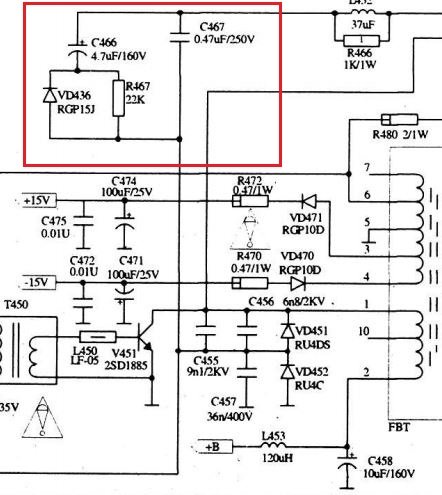

U prilogu je principijelna sema jednog linijskog izlaznog stepena.
Kondenzator koji opisujes, na ovoj semi je C466 a otpornik koji se grije je R467. Oba elementa se griju ako je neispravan kondenzator C467 470nF 250V
Navedeno je po teoriji. Ti u svom aparatu pronadji koji je C vezan u seriji sa otklonskom i zamijeni ga.

Linijski izlaz.JPG
Jedina vakcina
samodisciplina.
Ostani doma

Gundolf1
_
_
Postovi: 41
Pridružen: 19 Mar 2019, 03:32
Location: Banglades
Specialty: tv-multimedia

Re: P-1750 CU-A E 171766 94 V-O je sasija najvjerovatnije TV Dexel 21DX potrebna shema

Post napisao Gundolf1 » 18 Apr 2020, 12:24

Svaka cast,imam na toj poziciji blok kondenzator 250 n vidi se puko,ali tesko da nadjem isti mogu li dva paralelno spojit da dobijem taj kapacitet na pr.220 n i 30n oba za napone od 400V hoce moci tako?Pozz

Avatar
tom
gxu
gxu
Postovi: 2908
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: P-1750 CU-A E 171766 94 V-O je sasija najvjerovatnije TV Dexel 21DX potrebna shema

Post napisao tom » 18 Apr 2020, 14:54

Probaj samo sa 220nF, možda malo šira slika po horizontali, ali ako ne smeta korisniku, radiće!

Avatar
alexa_pg
gxu
gxu
Postovi: 3736
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: P-1750 CU-A E 171766 94 V-O je sasija najvjerovatnije TV Dexel 21DX potrebna shema

Post napisao alexa_pg » 18 Apr 2020, 15:29

Moze 220nF mada bih ja radije 270nF ili maksimalno 330nF
Jedina vakcina
samodisciplina.
Ostani doma

Gundolf1
_
_
Postovi: 41
Pridružen: 19 Mar 2019, 03:32
Location: Banglades
Specialty: tv-multimedia

Re: P-1750 CU-A E 171766 94 V-O je sasija najvjerovatnije TV Dexel 21DX potrebna shema

Post napisao Gundolf1 » 18 Apr 2020, 19:14

Imam 270 negdje na plocama sam vidio al naso sam 30nF 630v i imam slicni blokova 220nF sta mislite o tome kad bih spajo dva da dobijem 250n ali mozda necu imati skroz iste sto se tice vanjskog izgleda i proizvodjaca,tolerancije mozda?

Sad radi dobro i dimenzije slike su izgleda dobre.Sojio sam paralelno Dva najbolja kondenzatora koje sam imao jedan oblika pravouganika poliesterski od WIMA crveni malo poveci skoro Nov 220 n 400 V i imao i jos jedan slican starom valjkastog crvenog tijela 30 n 630 V,bilo je mjesta da fino stanu srecom odmaketi od ostalih komponenti,malo cu kontrolisati rad i zaklopiti pa javim jel rjeseno.Hvala svima na pomoci pozz 01ziveli
