TV CRT BEKO NR21T44TXS NEMA SLIKU

[darko86]

CRT TV
FIRMA: beko
MODEL: NR 21T44 TXS
CHASSIS: Z50-190-08 E1

***************************************
SIMPTOMI:
Tv je iznenada igubio sliku,ali je imao ton.

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Razumem se u elektroniku,ali nisam popravljao televizore do sada. Na osnovu nekih konsultacija proverio sam da li ima grejanje na katodnoj cevi,proverio sam neke merne tačke na ploči i relativno su bili odgovarajuči naponi koji su pisali na šemi. Odakle bih mogao početi traziti kvar?
hvala unapred

[cubica]

Za pocetak preletuj sve pinove na FBT,
pozzz,
cuby

[alexa_pg]

Dobrodošao na Fanzo forum.

Prvi ti je post i nije strašno što ima grešaka. Naučićeš.
Kad kažeš "nema slike", šta podrazumujevaš pod tim. Ekran može biti osvijetljen a da nema slike a može biti i mračan i opet nema slike.
Ako si mjerio napone na izvodima katodne cijevi, napiši koliki su naponi na katodama kao i na G2.

Kad to završiš, nađi malo vremena i upoznaj se sa pravilinikom foruma i načinom postavljanja tema. Sitne greške ću sada ja ispraviti.

[darko86]

jos jednom da se zahvalim na razumevanju,ipak sam prvi put ovde i prvi put se upustam u neko namestanje televizora.

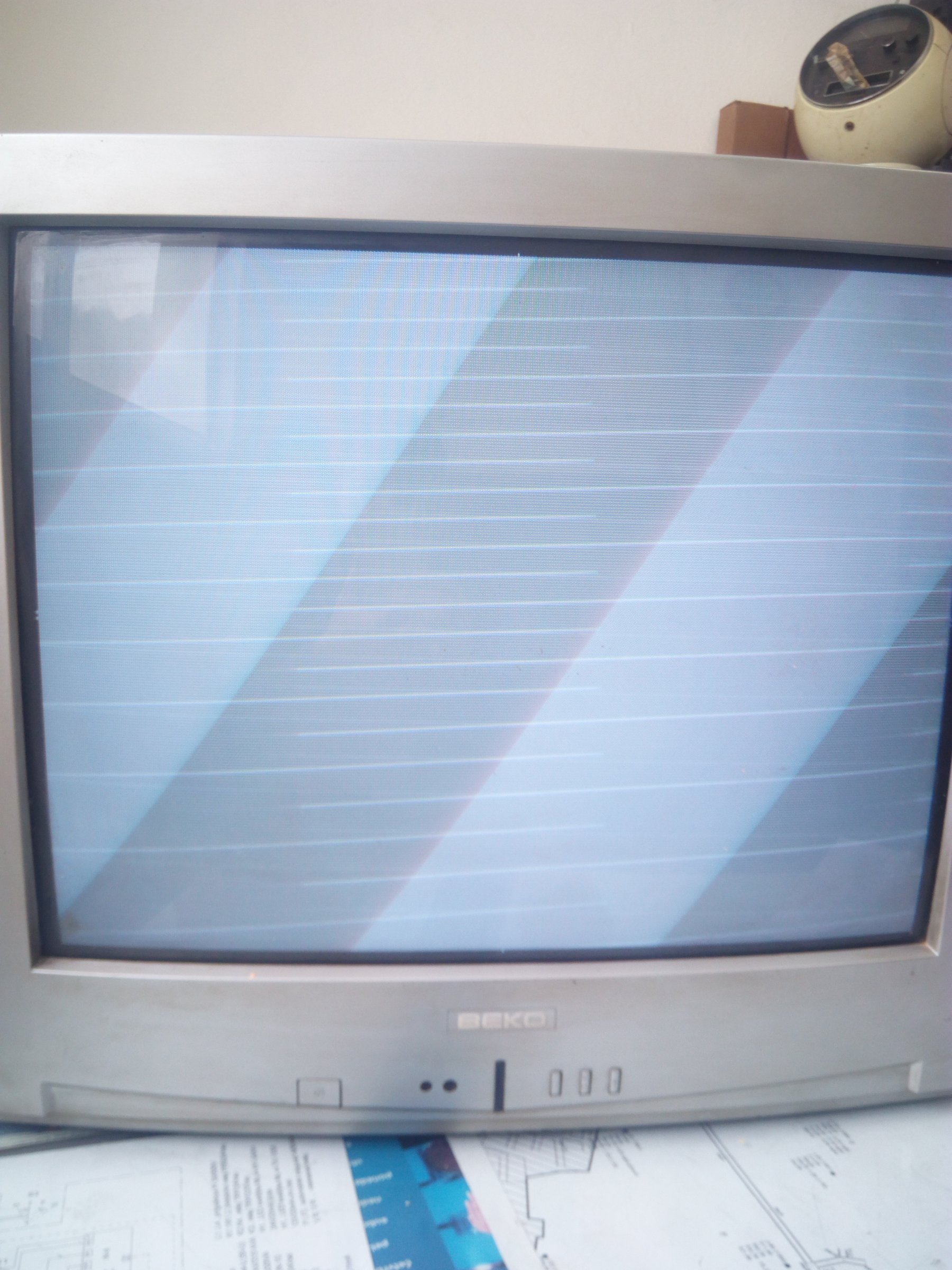

nije imao sliku,mračan ekran. ali sam sada ponovo izmerio napon na G2 i pokazivao je oko 340 v. zatim sam pojacao potenciometar G2 na VN trafou i pojavila se siva slika sa vodoravnim belim linijama, a tada je napon na G2 skocio na 470 V.

[Ribery]

Postavi sliku ovde da se tacno vidi kako izgleda.

[cubica]

Šta znaci siva slika ..ima rastera ili ne, ili je kao na AV crna pa ide u belilo sa linijama..da li TV ima OSD ikako?
Moze sad svasta da bude, Mozda je BLCIN linija u problemu, moze i eeprom da bude.--ko ce ga znati..
Hajde brzinski..proveri kondenzator BLCO smd 0,1u/100V poz C529 da nije mozda u kr. spoju ...ako jeste..zameni
Proveri smd otpor R511 (562) 5k6 da nije u prekidu..ako jeste...zameni..

cuby

[darko86]

proverio sam smd kondezator i nije u kratkom spoju,kao ni smd otpornik.

[Stolle]

Ima mnogo stvari koje mogu da budu uzrok ovome. Pošto se ne baviš ovim, možemo da nagađamo.
Ajde proveri i tranzistore na CRT pločici BF421, sva tri, a najbolje da ih zameniš jer merenje može da prevari.

[alexa_pg]

...proverio sam neke merne tačke na ploči i relativno su bili odgovarajuči naponi koji su pisali na šemi...

Ako je neki od malih napona (5,8,12V) manji nego sto treba ili je loše filtriran (elektroliti) biće ista greška.

[cubica]

proverio sam smd kondezator i nije u kratkom spoju,kao ni smd otpornik.

otpor si proverio da nije u prekidu ?
moze i eeprom da bude u problemu..imao sam i to..
cuby

[spagagz]

I G1 nije na masi pa pravi isti problem.

[zar099]

Mrdni flet kabal RGB koji ide sa ploce pa vidi hoce se pojavit slika,imao sam slucaj da bude u spoju jedan od malih smd tranzistora nesjecam se koja bi oznaka,sa njih ide na pal procesor.Pozz
