FIRMA: SEG
MODEL: ne znam
CHASSIS: 14M95
***************************************
SIMPTOMI:
Tv je dosao sa kvarom mreze.Na kondenzatoru C615 je bila postavljena dioda R2M koja je izgorela,iako je nema na semi.Posle skidanja zastite,tv je proradio,ali....
DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Naponi u mrezi na C615 idu do 200V i padaju,posle 5 minuta zadrzavaju se na 110V,drugi napon na C612 je preko 20V.Zamenjeni su kondenzatori od 160V sa 200V naponskog limita zbog ovoga,skinute zavojnice L601 i L602 i posmatrao se samo primar.Sve je u primaru na oko ispravno i dobro se meri,na C615 vezana
od 100W,i isto se ponasa ,posle 5 minuta stabilizuje se napon na 110 V,a drugi ne pada ispod 20V iako pise da treba da bude 12V.Stvljena je ponovo dioda R2M iako mislim da ne ide i izgorela je odmah zbog velikog napona.Sema u prilogu..ne znam sta vise da merim jer sam skidao sve otpore pojedinacno i svi su tu negde kao sa seme,svi mali i veliki tranzistor ispravni.Napon na mreznom kondenzatoru 317V,mislim malo poveliki,ali se kondenzator dobro meri.Molim nekog za misljenje sta dalje,samo da nije trafo...

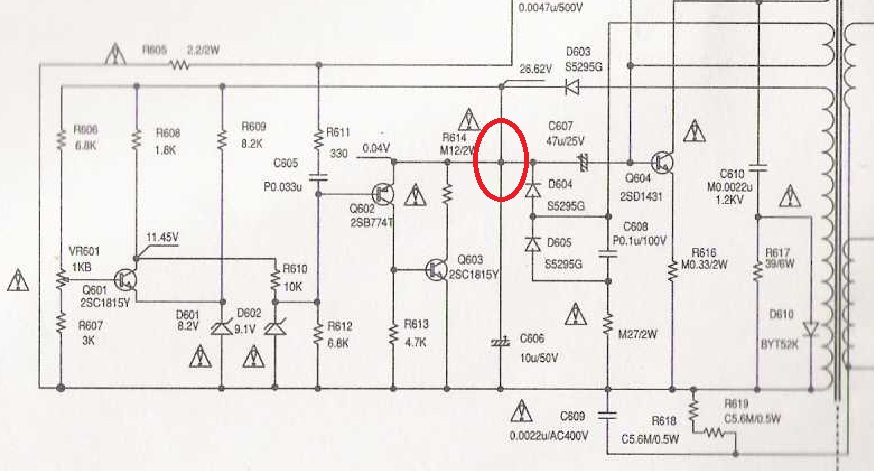

14M95 - sch.pdf- Mislim da je ova sema iako je tv SEG
- (1.57 MiB) Preuzeto 78 puta.
Da dodam napon na diodi D603 je oko 38V,R603,604 dobar,R618,619 isto,zener diode merene sa IU102 pored fluke-a,potenciometar dobar,i ne reaguje na promene.Skoro svaki element je meren pojedinacno,mada mozda sam od site neki blok kondenzator preskocio,prvenstveno mislim na C605....
