Philips L6.1 Napon 96V previsok Slika sabijena [RESENO]

[yutronic]

RESHENO !!!
Zahvaljujem svima na pomoci !

CRT TV
PROIZVOĐAČ: Philips
MODEL:21PT1542
MODEL DODATNO:21PT1542/58S
EKRAN: A51EAL135X15
CHASSIS:L6.1AA
CHASSIS: L6.1AA
SMPS (mreža):STP4N40FI 7504
MCU (procesor i pozicija):
VERTIKALA (i pozicija):
FBT(vn trafo):OREGA 10364470
TUNER:
***************************************

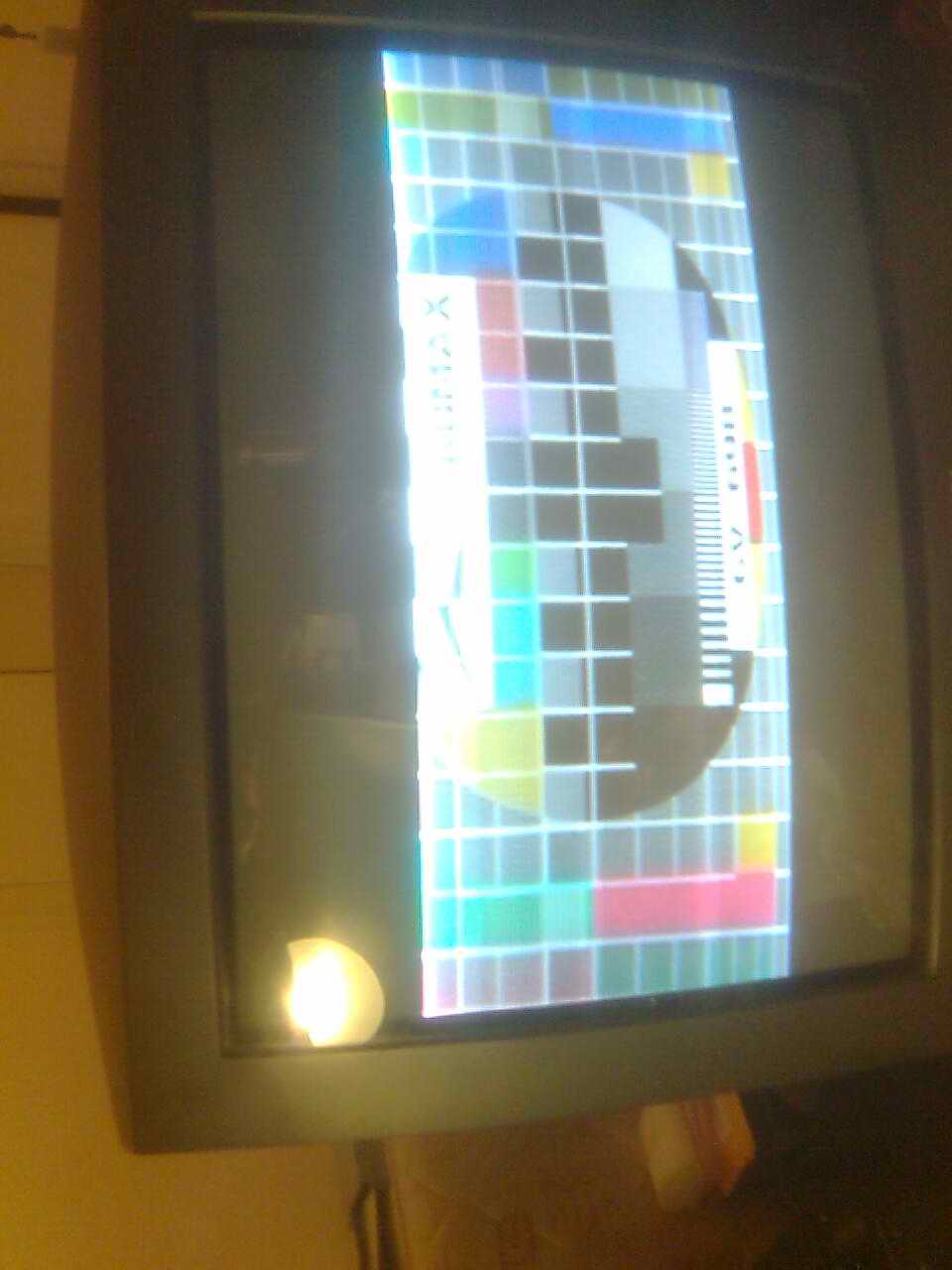

SIMPTOMI: NAPON 96V previsok (130V) slika skupljena po vertikali u gornjem delu svetlija
OPIS KVARA i PREDUZETE RADNJE:Uopste nije radio posle strujnog udara. Zamenjeni: R3514, R3515, STP4N u napajanju i R3403, R3404, R3405, 7401 i 7402 (BD228/9). Napon 96V je 130V, slika je skupljena po vertikali i u gornjem delu svetlija (sabijena). Slika hvata 1/3 ekrana po sredini. Na okretanje trimera 3407 reaguje tako da pocne da se siri (do polovine), a daljim okretanjem se malo skuplja. Ton normalan, slike ima (ali suzene). Zenerka 6501 i tranzitori 7501 i 7502 deluju ispravno. Napon na emiteru 7502 124V na kolektoru 8.5V.

[dzafer]

Ta mreza kad strada obicno se mjenjaju sve komponente koje se mogu uzeti kod prodavca
komponente u kitu za reparaciju : 1501, 3514, 3515, 6501, 6502, 6506, 6514, 7502 i 7504.
T7504, D614, D6501, D6502, D6506, R3514, 3515 i T7502
moguce da ti je nesto ostalo neispravno pa ti se i desava taj problem

[zar099]

Nebi bilo lose sliku da stavis...pozzz

[yutronic]

Napon je zamenom 7502 (BF423) pao na 103V (+7%) i verujem da je to prihvatljivo (?)
Vertikala i dalje ...Pri okretanju trimera 3407 (do kraja) dolazi do pregrevanja otpornika 3405. Kondenzator 2401 zamenjen jos ranije. Signali F1 i F2 nisu dobri.

[bolle86]

Ovo ce ti olaksati malo, nadam se :)

[yutronic]

Pomoglo super.
PROBLEM RESHEN !!!

Kondenzator 2404 (10nF SMD) zamenjen i sve u redu. Nekako ga nisam proveravao dok nisam video da je zaokruzen.
Hvala svima :)

[alexa_pg]

Praktikujemo da na kraju ... otvorimo svoj prvi post (UREDI) i dopišemo u naslov jedno od: REŠENO/NEREŠENO/INFO.
