Tv DAEWOO DTJ28A7100D hladan lem na video modulu

[joki_TXT]

CRT TV
PROIZVOĐAČ: DAEWOO
MODEL: DTJ28A7100D
EKRAN: A66EAK071X44
CHASSIS: CP810/WP811
SMPS : STRF6656
MCU : ST92T195B1/EPM
VERTIKALA : TDA8172
FBT : 1372.0078
TUNER: 920620PLL

Tv nekad radi normalno a nekad je slika skroz pomesana, nista se ne vidi samo izmesane boje.

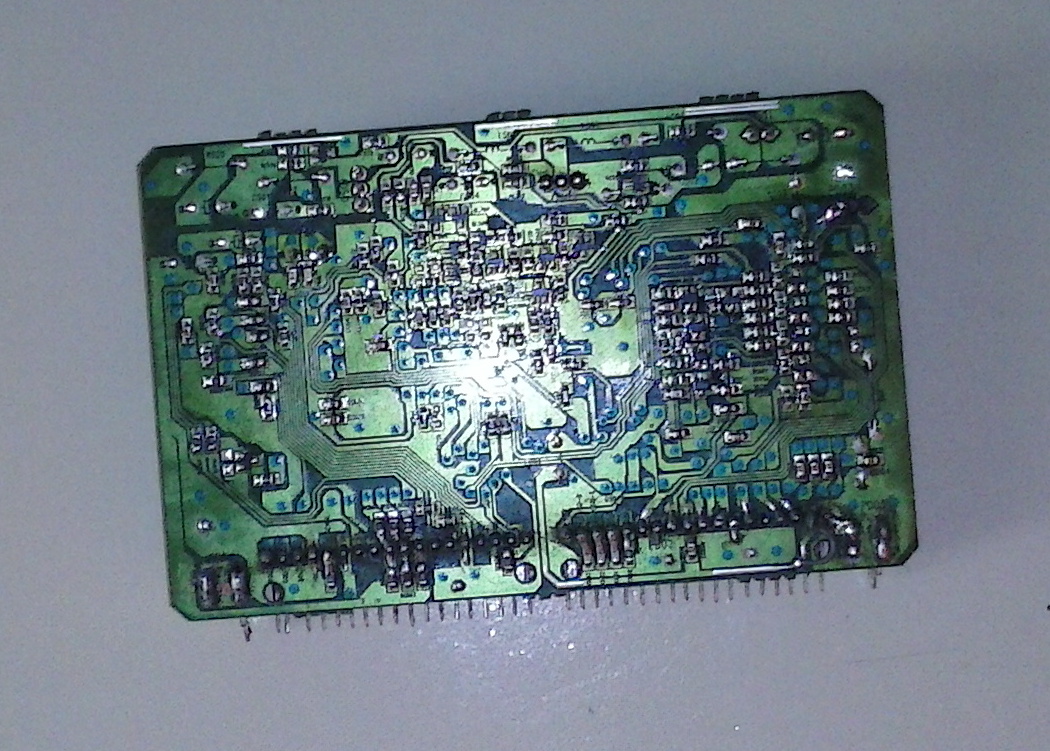

Problem je hladan lem na digitaliji tj. video modulu. Kada ga prstom pipnem slika se pojavi... mislio sam da je problem prost na kraju sam se dva dana izmajao bez resenja... frustrirajuce.

Razlemio sam celu plocicu, ocistio kontakte i na plocici i na ploci zatim ponovo prelemio kontakte i ista prica. Zatim sam posumnjao da je jedna od kontaktnih stopica problem zamenio ceo cesalj ponovo sve prelemio i opet nista. Skinuo sam danas plocicu malo zagrebao i prosirio kontakte (koliko je to dopustivo) ponovo prelemio ali opet ista prica.

Ako je neko od kolega ima resenje...

[joki_TXT]

Da osvezim ponovo ovu temu

Problem sam bio delimicno resio tako sto sam modul iskosio na nekih 80 stepeni i tako ga prelemio. Slika dobra, tv radio normalno...
Od skora pocela da se pojavljuje vodoravna linija 10ak santimetra gore pri vrhu tv-a, a nekad i dole u dnu i posle nekog vremena Tv se ugasi. VERTIKALNI STEPEN - sve sam proverio, izmenjao elektrolite... Napajanje vertikale dobro, kolo TDA8172 na nozicama 2 i 4 imam 9.9V tj. -9.8V na nozici 6 koja ide do procesora (VSYNC) imam 11.1V kao i po semi.
Posto je sve ok, ostalo mi da zamenim kolo, kada sam zamenio slika na Tv-u jos gora - kao na slici...

Sumnjam na procesor ili digitaliju (modul). Ima li neko od kolega neki predlog pre nego sto odustanem?

Pozdrav

[alexa_pg]

Zamjenom IC tebi se pojavio sasvim drugi kvar što me navodi na zaključak da taj novi IC nije ispravan.
Postoji mogućnost da si nesto spojio lemilom dok si mijenjao kolo.
U krajnjem slučaju, vrati staro kolo i vidi da li će da se vrati i stari kvar.

[fanzo]

Ako ti se vrati stari kvar nakon vraćanja starog kola, onda proveri otpornike i konenzatore u kolu vertikalne otklonske (desetak komponenti).
Proveriš ih tako što ćeš ih menjati, a ne meriti. Razlog je da dok ih razlemiš, usled grejanja mogu promeniti karakteristike i na merenje pokazati da su dobri.

Takođe postoji mogućnost da novo kolo koje si montirao nije ispravno. Loš kvalitet. Najbolje bi bilo da nađeš sa neke šasije, TDA8172 ima u dosta drugih modela.

Treće, problem bi mogao doći i od lošeg napajanja vertikale.

[joki_TXT]

I meni je prvo palo na pamet lose napajnje vertikale ali posto imam +-10V, reko ajde to je ok.
Ne mogu zameniti sve komponetne u kolu vertikalne otklonske jer su neke SMD a nemam ih trenutno.

Vratio sam stari IC... sad se desava sledece.

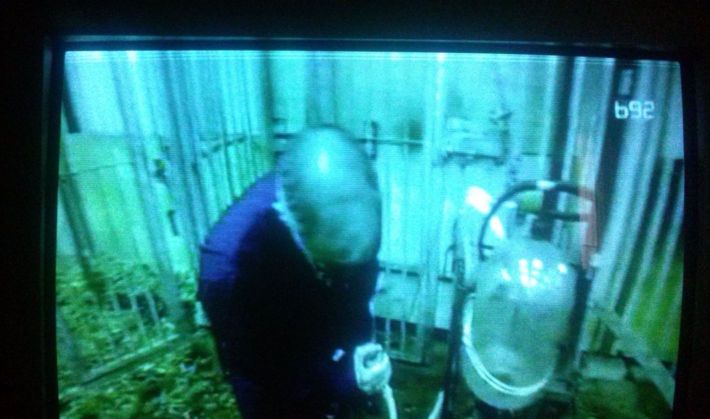

Par santimetra sa gornje strane slika ima neke smetnje, i slika je malo tamnija tj. nema crvene boje. Kao sto se vidi na slici...

[fanzo]

Nađi još jedan TDA8172.

[joki_TXT]

Moracu da pogledam da skinem s neke sasije da ne kupujem ponovo ono djubre.

Ispraticu posle celu R liniju od ploce preko dig. modula do otklonske... i izmenjacu one smd kondenzatore i otpornike u kolu vertikalne otklonske.

[tom]

Zameni C305 od 100uF 35V

[joki_TXT]

Njega sam prvog zamenio... pa sam ga za svaki slucaj zamenio ponovo LOWESR elektrolitom, ali opet isto.

[miodrag popovic]

Dosta posla,ali ja bih izbacio konektor digitale i zalemio direktno.

[joki_TXT]

Ja sam digitaliju tako i zalemio, izbacio konektor... ge kontaktna stopa jedan kraj u modul drugi u plocu.
Nego ni tada nije bio resen taj problem, nego tek kada sam modul malo napeo u stranu i tako ga prelemio.

Mislim da ovaj problem sada nije vezan za digitaliju... mada mozda i gresim.

[fanzo]

..........
Nego ni tada nije bio resen taj problem, nego tek kada sam modul malo napeo u stranu i tako ga prelemio.....

Možda si napeo i matičnu ploču? Takođe i komponente na njoj.

[joki_TXT]

Verovatno i jesam, sad bas gledam lupom ne vidim nikakvu mikropukotinu... a ni komponente nisu u blizini konektora.

Imam 30ak sasija a ni na jednoj TDA8172 moracu sutra ponovo da ga pazarim pa da probam...

[fanzo]

Imaš li neku kinesku šasiju, to bi trebalo da imaš.
Pogledaj tamo, (oznake nisu iste, ali fizički jeste). Dovoljno sam ti napisao.

[joki_TXT]

Imam ih vise komada... sad sam bacio pogled.

LA78040 gledam sad semu trebalo bi da posluzi.

[fanzo]

Ako pasuje raspored izvoda, onda može

[zozontv1]

Ako vec imas sasije, onda bolje potrazi LA78041....

[bada]

A da ti nije blok sa 5 nogice tda8172 koji ide preko 1om na msu ili na minus Vcc, 4 pin cipa ?Nemam semu pa zato ovako pisem.A da probas da ozicis digi plocu pa onda da uvijas nju ili main !

[joki_TXT]

Pozdrav.
Nisam resio ovaj tv, sve sam probao ali problem je ipak bio u video modulu. ALI nisam ni bacio tv upravo zbog Philipsovog ekrana (A66EAK071X44) koji daje odlicnu skiku 100Hz.

Stigo mi je juce tv bez ekrana koji je bio polupan u transportu, u pitanju je Thomson 29DH65J sa sasijom ICC9. Ploca ispravna, komplet sve ispravno.
Mogu li ja na taj tv da napasujem ovaj Philipsov ekran, kolo u vertikali imaju isto TDA8172 kao i kolo na RGB ploci TEA5101A, raspored katoda na RBG ploci je isti.
Split trafo nije isti...
Ima li neko od iskusnijih kolega neki savet?

[emem]

ICC9 >50Hz
