ORION T1430MTX - zamena VN trafoa - Rešeno

[Bilton]

CRT TV
PROIZVOĐAČ: ORION
MODEL: T1430MTX
CHASSIS:11AK20SE2
FBT(vn trafo):11425086

SIMPTOMI: probio vn trafo
OPIS KVARA: zamjenio VN trafo sa HR7590. Ne radi stabilno, pišti, slika nestabilna. Naknadno ostaje i bez vertikale (26V iz HIS-a). Mreža ispravna. Da li je problem u jednom nožici razlike između starog i novog trafoa, (HR ima i 2) odsjeći je ili zalemiti?

[nec]

Vidi da nisi propustio zalemiti 11 pin (tako se ponasa trafo kada nije zalemljen)

[alexa_pg]

Kada se uporede ova dva trafoa, razlika je samo u 11. pinu kao sto ti je vec napisao kolega.

[Bilton]

Ljudi puno vam hvala, bio je pin 11
Aleksa, razlika je i u pinu 9 (GND)... sa kontra strane sam brojao, pa sam ga nazvao 2... tako da sam vertikalu bio izgubio u eksperimentisanju zalemiti ga ili ne. Još jednom hvala

[alexa_pg]

Prije nego zakljucis temu sa "Reseno" da bi situsacija bila jasna,
- Da li si umjesto originalnog trafoa 11425086 ugradio VN trafo sa HR7590 kao sto si napisao

...zamjenio VN trafo sa HR7590...

ili si ugradio zamjenu po HR-u HR7950

Razlika izmedju 7590 i 7950 je ogromna.

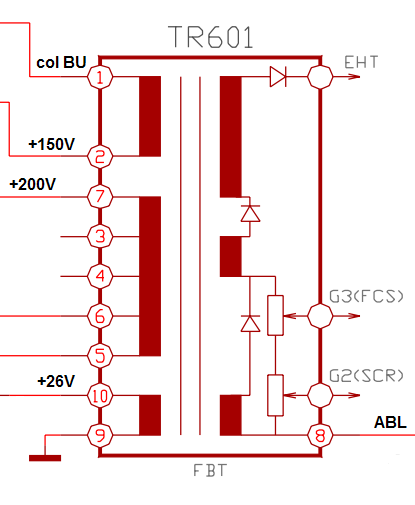

Sema izvoda originalnog trafoa

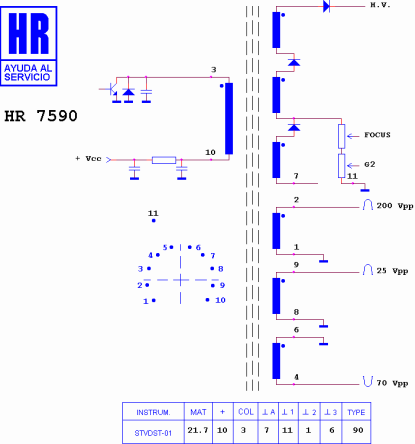

Ti kazes da si ugradio ovaj

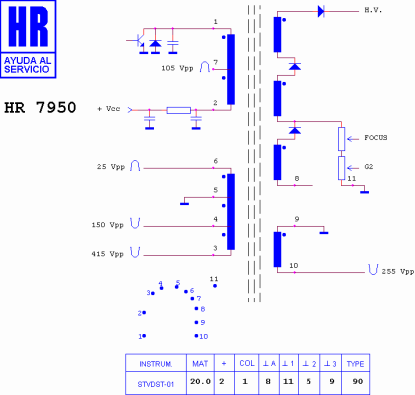

Ovo je zamjena po HR-u


[Bilton]

Zamjenio sam ga sa HR 7950, pogrešno sam napisao u prvom postu, izvinjavam se... u odnosu na njega trafo 11425086 nije imao pinove 9 i 11. Puno pozdrava...
