SANYO CE28D6C01, šasija EB6, nema boju [REŠENO]

[ivan_trle]

CRT TV
PROIZVOĐAČ: SANYO
MODEL: CE28D6C01
MODEL DODATNO :
EKRAN:
CHASSIS: EB6A EB6B28
CHASSIS: (oznaka šasije, ako niste sigurni koja je prava oznaka onda popišite sve koje nađete, a odvojte ih jednim razmakom)
SMPS (mreža): 2SC4429, napred levo
MCU (procesor i pozicija):QXXAA002B1CB4EB / EB6EXP ATS
VERTIKALA (i pozicija): LA7833, sredina ploče
FBT(vn trafo): L40B10200
TUNER: TEDE9-044B
***************************************
SIMPTOMI : Nema boju
OPIS KVARA i PREDUZETE RADNJE: TV je došao sa objašnjenjem da nema boju posle udara groma. Pregledom sam primetio da boju ima OSD i slika sa SCART-a, jedino boju nema slika sa tjunera. Pokušao sa zamenom dump-a, zamenom MF IC TB1251CN ali opet isto. Podešavana MF zavojnica, TV gubi i dobija kanal ali boje nema.
Sumnjam na tjuner ili neki kristal.
Ima li neko ideju?

[alexa_pg]

Sumnjam na tjuner ili neki kristal.

Sto se tice tjunera, nema sta da ga probas bez da gubis vrijeme oko njega.

Po nekoj mojoj dokumentaciji ovaj tip aparata bi trebalo da ima sasiju EB6-B [EB6B]
Provjeri jos jednom.

[spagagz]

Imas dugme na daljincu,vjerovatno ti je na NTSC prebacen,provjeri.

[ivan_trle]

Nemam orginalni daljinac, pokušavam sa JOLLY MFY 2:1. Razni kodovi, otvara mi svašta ali nikako da nadjem PAL/NTSC opciju. Gledao i u SERVICE MODE.

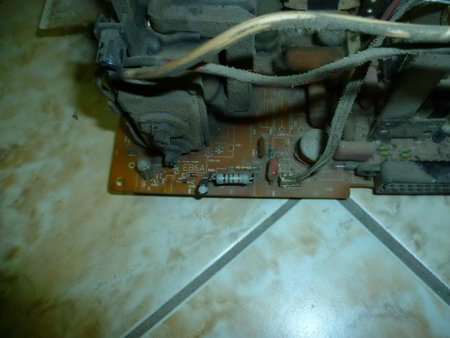

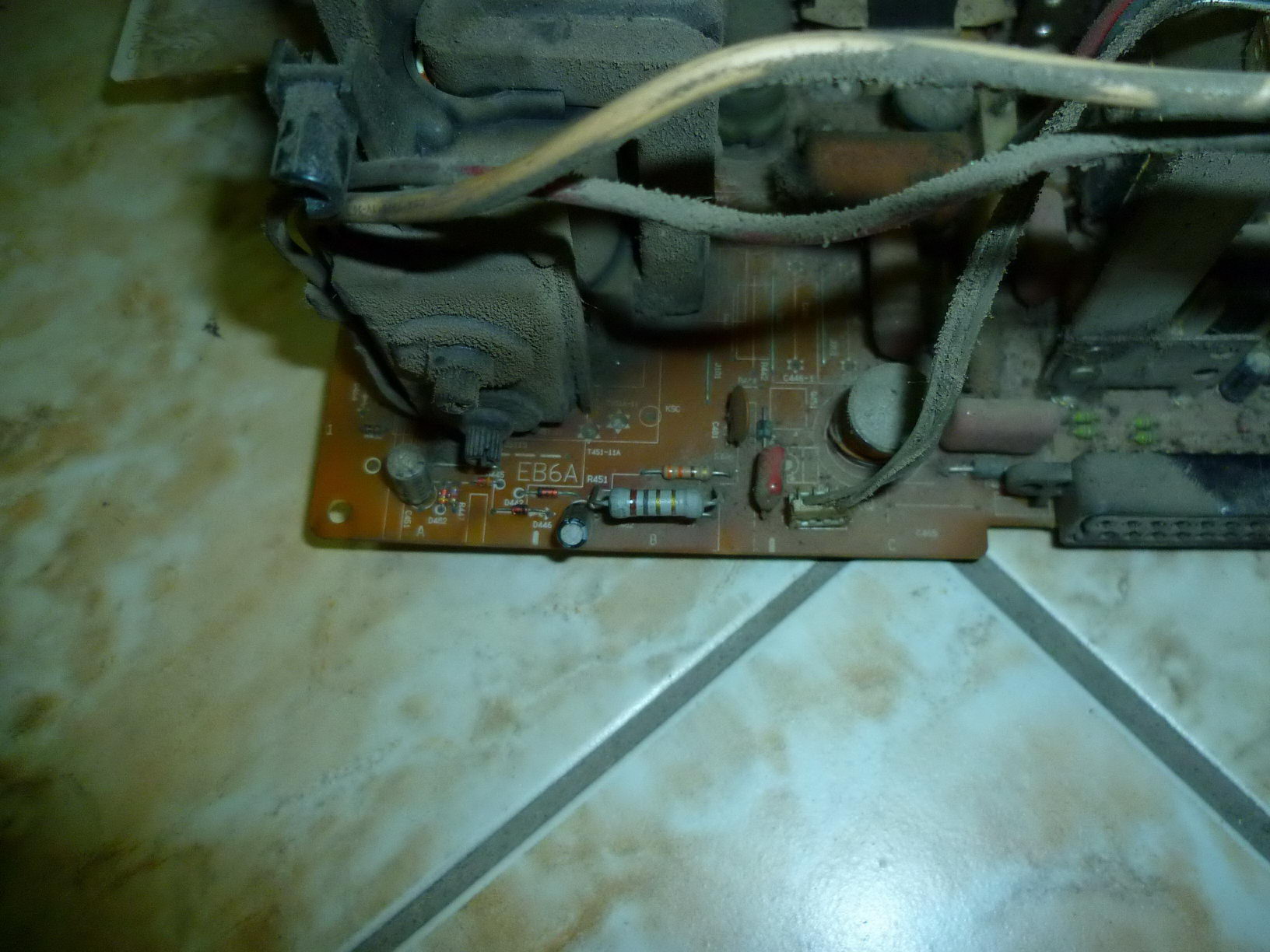

E sad, oznaka na šasiji je EB6A, a servisni meni izgleda kao na šasiji EB6B. Ima li neko proveren dump za EB6A?

[zar099]

Probaj sa zamjenom elektrolita oko PAL procesora,procesora,nekad pomogne i to...pozzz

[ivan_trle]

Prilično sam siguran da nije softverski problem.
Isprobane sve opcije u Service modu, jedna po jedna i nigde ne dobija boju.
Ima li neko ideju?

[emem]

http://elektrotanya.com/akira_34ghs3yn_ ... nload.html
Pogledaj page 9
Pozz

[ivan_trle]

TV je za sad je sklonjen u stranu, dok se ne nađe vremena. Moraće ovde da radi osciloskop.

[ivan_trle]

Problem je, izgleda, rešen metodom "seci uši - krpi du*e".
Na osciloskopu je impuls kule izgledao izobličeno, pa sam prešao na pločicu koja se nabada na glavnu ploču.

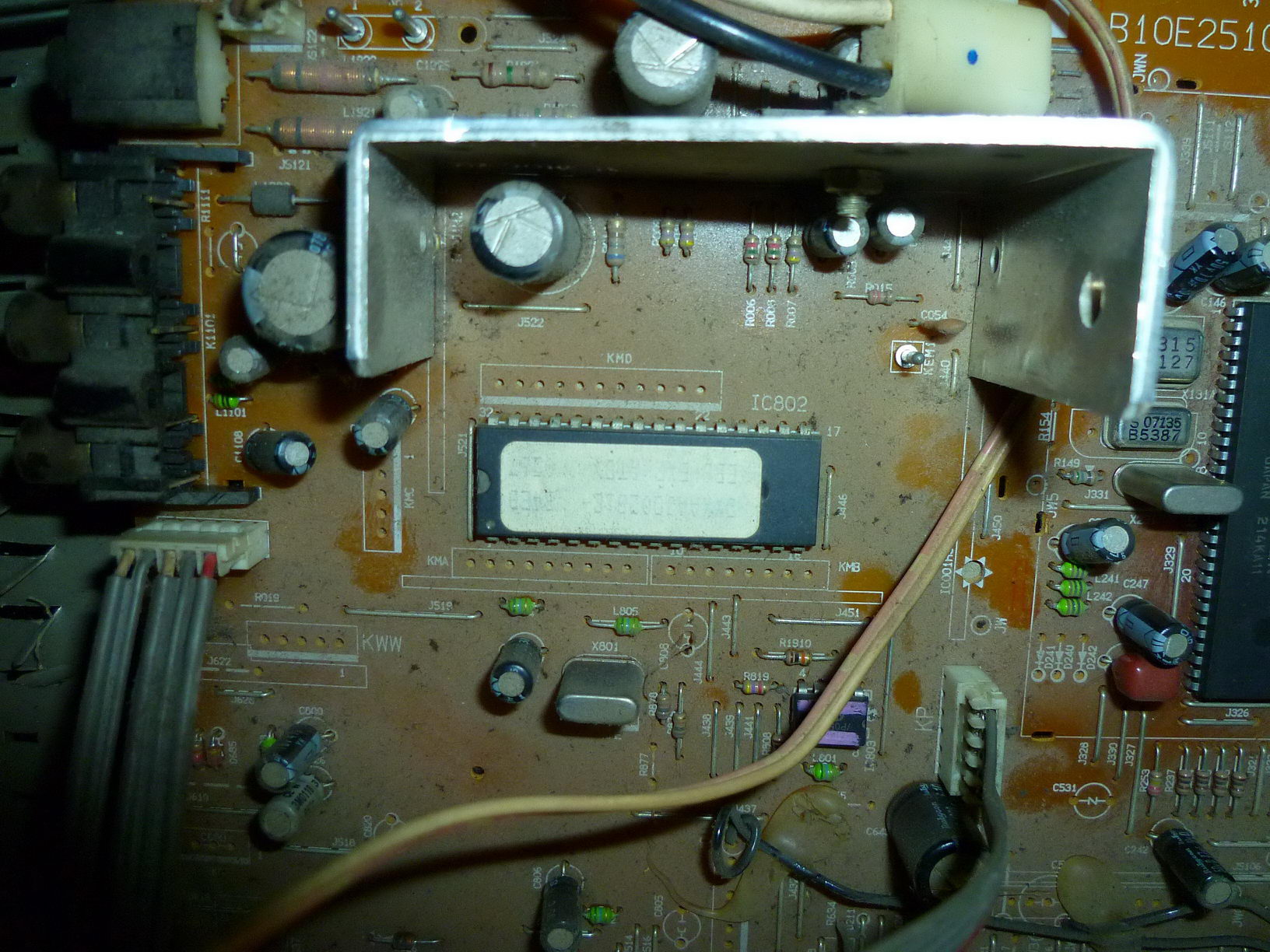

Mislim da je problem u glavnom procesoru IC801 QXXAA..., jer je on taj koji treba da pošalje komandu na pin 2 video sviča IC1202 NJM2233BD za prebacivanje PAL/NTSC, a to se ne dešava ni posle isprobanih 10 različitih daljinaca, i nekoliko dump-ova.
Mušterija više neće da čeka (posle par meseci) pa sam probao da taj pin 2 spojim na masu i eto je boja.

Znači, solomonsko rešenje, IC1202 NJM2233BD pin2 na masu i onda je stalno na PAL sistemu.

Molim urednika da upiše "REŠENO", ako se ovo može smatrati rešenjem.

[alexa_pg]

...ako se ovo može smatrati rešenjem.

Zasto da ne. Cesto se desava u praxi, da bi cijena popravke bila niza, da je potrebno iskljuciti neku funkciju. U tvom slucaju je to bilo da se iskljuci NTSC u korist PAL-a.
Licno sam vise puta iskljucivao ton 6.5MHz u korist 5.5MHz.
