Potrebna slika otklonske jedinice za Slim ekran Vivax

[kortov]

CRT TV
PROIZVOĐAČ: Vivax
MODEL: TV2961
MODEL DODATNO:(opcionalno)
EKRAN: THOMSON A68ELM021X203 SLIM
CHASSIS:
CHASSIS:
SMPS
MCU: TDA11156ps/n3/3
VERTIKALA: LA78045
FBT(vn trafo):
TUNER:
***************************************
SIMPTOMI: (ukratko)Spaljena plocica na otkolnska edinica
OPIS KVARA i PREDUZETE RADNJE:(detaljno)Potrebna je slika sa plocice otklonske edinice za Tv Vivax Imago sa Slim ekranom, ukoliko netko ima takav tv kod njega u radnji da mi posalje slike sa plocice sa obe strane. Popravljao sam plocicu sad radi ali slika mi je deformisana sigurno imam neku vezu koja ili treba da se poveze naknadno ili sam je drukcije povezao.

[alexa_pg]

Odavno si na forumu tako da bi trebao da znas da se oznake komponenti pisu velikim slovima, naziv aparata bez crtica i razmaka... Sada sam ja prepravio ali za u buduce vodi racuna.
..........
Sto se tice slike stampane plocice otklonske jedinice, mozda bi bilo dobro da si ti postavio sliku te otklonske, lakse ce se prepoznati.

[kortov]

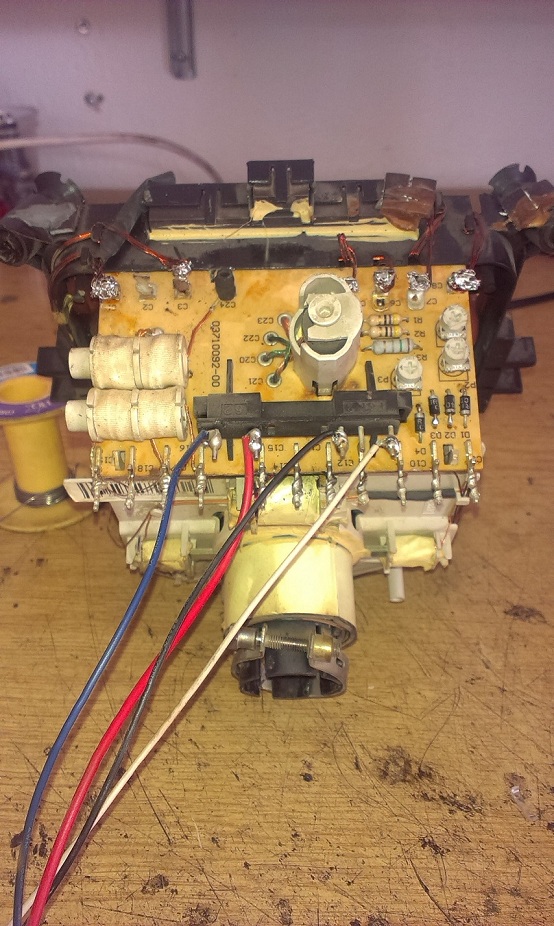

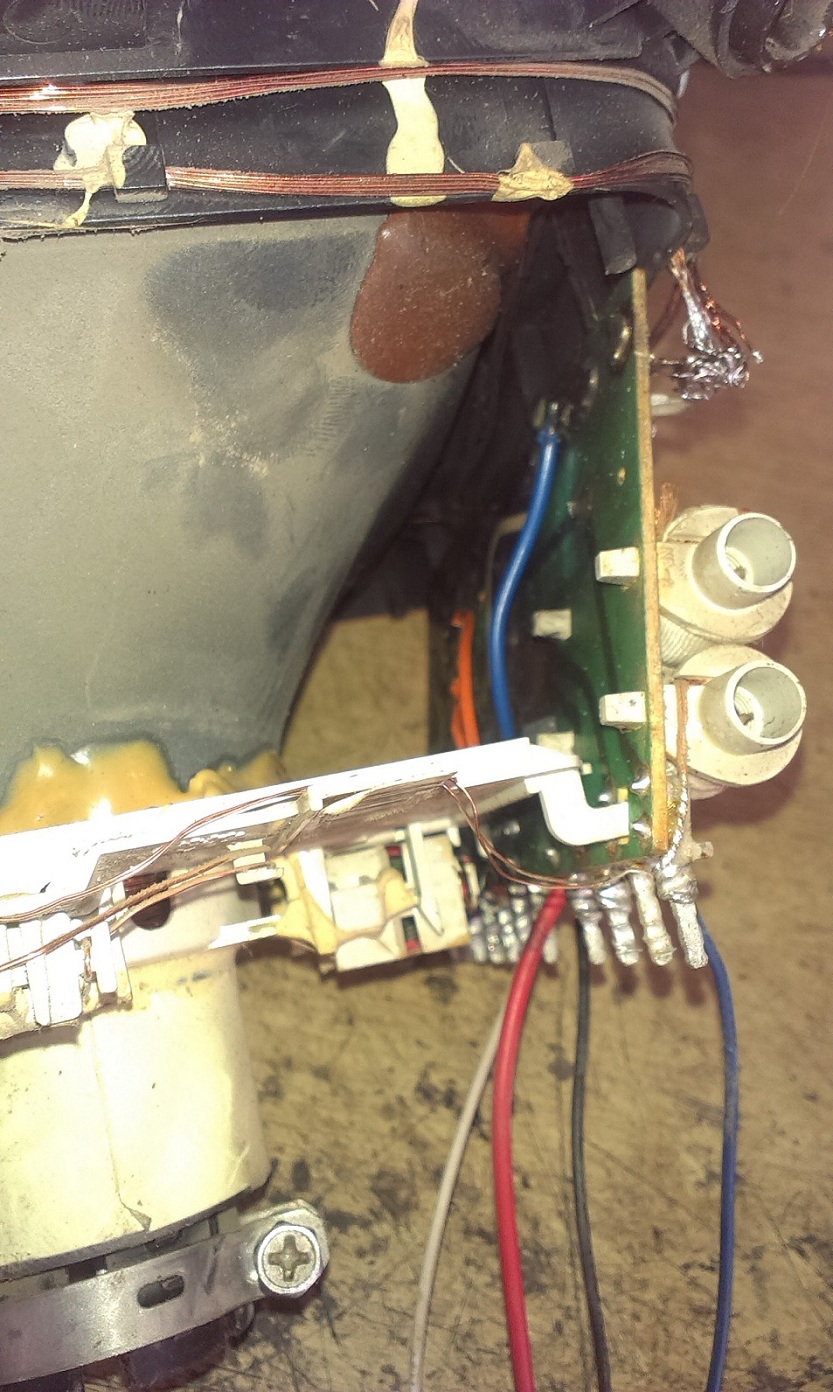

Evo i slike sa otklonske

[Majstor Duja]

Bolje da si stavio fotografiju te deformisane slike nego otklonske...

[kortov]

Defekt je u otklonskoj jer kad prvi put sam upalio Tv ona je gorjela sa strane stampe. Ja sam je ocistio i povezao na nekoliko nacina ali slika je vertikalno obrnuta kao da su greska vezane zice za otklonske i saberena delimicno sa strane.

[Majstor Duja]

Zameni mesta zicama za vertikalu a horizontalu nasteluj (rasiri sliku) u SM-u ili zamenom blok kondenzatora u horizontali...sta ti je tu nejasno?
