TV WATSON FA5116 blago bezi sa kanala RESENO

[momirko]

FIRMA:Watson
MODEL:FA5116
CHASSIS(oznaka šasije):
PCB(oznake na štampanoj ploči):
MCU(procesor):CTV322s V2
EEPROM:PCF85E82
VERTIKALA:TDA3653
AUDIO:TDA7056
VIDEO:TDA8361A
SMPS (mreža):TDA4605
FBT (vn trafo):
TUNER:
KVAR:
OPIS KVARA:Molio bih kolege za pomoć ako je neko imao ovakav ili slican problem, Tv sa Proc.CTV 322S V2. proc.slike TDA 8361. problem je da se frekvencija u toku rada pogotovu na UHF podrucju pomera za oko 0,3V, te sliku treba sa finim podesavanjem podesiti. TV normalno bira kanale, na svaki stane tacno na gde treba, moze se memorisati i to je sve OK. Posle nekoliko minuta kada se prebacuju memorisani kanali svaki je pomalo pomeren. Svi naponi su provereni isfiiltrovani mislim posebno na varikap 33v, i na 5v. losi elkosi su zamenjeni bez rezultata, zavojnica u kolu TDA 8361 AFC je podesavana, na kraju zamenjena, TV i dalje se isto ponasa. Zamenuo sam i tjuner ,zamenuo oba IC kola reprogramirao i eeprom, ali i dalje isto stanje. Blokove oko procesora gde je izlaz kontrole Varicap napona su takodje zamenjeni oko tjunera gde je izlaz AGC blokovi zamenjeni bez obzira sto su dobri i sve opet isto. TV napominjem uredno bira i memorise kanale na svaki izabrani kanal stane grafika se iskljuci memorise se i sve OK posle par minuta kada se pregledaju kanali isti pomereni i treba ih dostelavati. Napominjem da je slicno resenje sasije kao i EI TV B100 sasija.

[almir-elektro]

kondenzatori oko memorije(eeproma),sam eeprom ili birac(tuner)..to je to...:).

[momirko]

Kolega almir-elektro to sam opisao u postu da sam menjao ali bez rezultata..

[nec]

.....zavojnica u kolu TDA 8361 AFC je podesavana, na kraju zamenjena,

Ja bih se posvetio malo oko ovo (vrati staru zavojnicu), pre toga vidi ima li unutra kondenzator (vezen je unutra u samu zavojnicu, vrednost je razlicna izrazena u pF), ako ima zameni ga

[nusret]

Slažem se sa Necom, vrati staru zavojnicu od AFT-a ,prethodno pogledaj navedeni blok,a poslije sceniranja kanala
odaberi jedan kanal bas u ono vrijeme kada se blago pomjeri,a zatim posebno izoliranom štimericom pomjeri grafitni štapic lijevo ili desno toliko da dobiseš cistu slike da nije preuzbudjena niti da je snjezna sa sumom u tonu tj. dovedi je u normalan rezim.Poslije ovog ponovo presceniraj kanale.Ukoliko ovo radio obrati paznju da grafitni stapic puca ko ledenica tako da je potrebno veoma pazljivo pomjerati isti.pozz

[momirko]

Hvala kolegama na nesebicnoj pomoci posebno koji su insistirali na repariranju varicap napona problem je bio u varicap diodi zamenjena sa TAA550 druge diode poput ZD33V ili sl.nisu dobre u ovom slucaju. Mada sam postojecu zamenuo novom od 1,3W 33V, i tu sam odlutao jer sam dig.inst.konstatovao stabilnih 33,4V. Sta se desavalo ni sada mi nije jasno. No sve jedno, jedno neiskustvo vise...Hvala svima koji su dali svoje sugestije.

[Stolle]

Pa ne može obična zener dioda ovde, što si uopšte i stavljao? ZTK33 je ipak nešto drugo, ili TAA, ili µPC574...
Pogledaj malo datasheet-ove. Ima tu i dioda i tranzistora...

[tom]

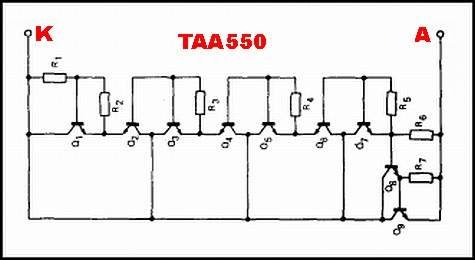

TAA550

[momirko]

Stolle kolega samo da napomenem da je fabricki bila klasicna dioda 1,3w. i ja sam tu izvadio i stavio novu klasiku.Da sam znao da ce sa ovim raditi odmah bih to stavio jer ja sam taj slucaj posle zamene odmah eliminisao i presao na sledece..

[Damiru]

"Kolega", svaki serviser bi trebalo da zna da su klasične zener diode temperaturno nestabilne... To su osnove elektronike.

[momirko]

Kolega Damir, zahvaljujum se na odgovoru za ovo nisam znao, svaka cast.

[tom]

ZTK33 Regulator
33 Volt 500 ma

[emem]

Kao na scheme : WATSON FA5116 chassis PT11
