grundig cuc2031 i slika koja dise

Post napisao katicbranko » 02 Apr 2007, 11:50

Sa promenom svetla na ekranu ili promenom g2 napona slika dise i ostvest ne radi u tom trenutku disanja.Proverio sam sve na linija ABL proverio diode i kondenzatore u ostvestu ali ne pomaze.Ocigledno o drveta sumu ne vidim.Zamolio bih za pomoc naravno.

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20528
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Post napisao fanzo » 02 Apr 2007, 15:47

zbog FBT može da diše.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
SaleSk
___
___
Postovi: 933
Pridružen: 04 Nov 2006, 21:08
Location: Skopje
Warranty service: Siemens, Konica Minolta, Kodak, B Braun, Dade Behring, Johnson & Johnson, Drew, TerumoBCT
Kontakt:

Post napisao SaleSk » 02 Apr 2007, 17:42

fanzo je napisao:zbog FBT može da diše.
U potpunosti se slazem sa tobom kolega ali prenego sto se definitivno utvrdi da je FBT ja bi prekontrolisao i napone sa mreze...cisto koliko da budem 100% siguran
Pozdrav
Dusevni bolesnik nikada ne napada bez razloga. U tome se razlikuje od normalnih ljudi.

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20528
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Post napisao fanzo » 02 Apr 2007, 18:28

samo u opisu kvara nije navedeno kako diše?
Ako se slika smanjuje, verovatnoća chopper , ako pak se povećava u sve pravce , verovatnoća fbt.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
BD-electronic
gx
gx
Postovi: 1999
Pridružen: 10 Avg 2006, 10:54
Location: N.Travnik BiH-SFRJ
Warranty service: LG,Elit,Morgans,Verso,Elta,Qteck
Contact person: Dejan
Phone number: 0038730793402
Specialty: tv-multimedia
Kontakt:

Post napisao BD-electronic » 02 Apr 2007, 21:35

Nadam se da si elkose provjerio ??

katicbranko
___
___
Postovi: 369
Pridružen: 03 Okt 2006, 22:07
Lokacija: Sabac

Post napisao katicbranko » 02 Apr 2007, 23:11

Naponi u mrezi potpuno stabilni bez bruma i promene u trenutku disanja.slika dise tj.siri se i skuplja u svim pravcima.

katicbranko
___
___
Postovi: 369
Pridružen: 03 Okt 2006, 22:07
Lokacija: Sabac

slika koja dise

Post napisao katicbranko » 02 Apr 2007, 23:13

Sta je FBT?

Joca
___
___
Postovi: 531
Pridružen: 09 Okt 2006, 14:39
Location: Bezdan
Contact person: Jovica
Specialty: tv
Lokacija: Bezdan
Kontakt:

Post napisao Joca » 02 Apr 2007, 23:19

Visokonaponski Trafo

katicbranko
___
___
Postovi: 369
Pridružen: 03 Okt 2006, 22:07
Lokacija: Sabac

Post napisao katicbranko » 02 Apr 2007, 23:23

trafo je ok!Katodna takodje!Sve na liniji ABL je ok!Tv i dalje ne sljaka!Zanima me da li blokovi u ostvestu i hisu (mislim na kolektorski deo)imaju udela u ovoj zajebanciji?

Joca
___
___
Postovi: 531
Pridružen: 09 Okt 2006, 14:39
Location: Bezdan
Contact person: Jovica
Specialty: tv
Lokacija: Bezdan
Kontakt:

Post napisao Joca » 02 Apr 2007, 23:29

Dali si izmerio Visoki napon moze biti smanjen usled neispravnosti u sekundarnom delu trafoa .

katicbranko
___
___
Postovi: 369
Pridružen: 03 Okt 2006, 22:07
Lokacija: Sabac

Post napisao katicbranko » 02 Apr 2007, 23:37

trafo je sigurno ispravan,a visoki ne mogu da izmerim zato sto nemam nikakvu sondu.

Joca
___
___
Postovi: 531
Pridružen: 09 Okt 2006, 14:39
Location: Bezdan
Contact person: Jovica
Specialty: tv
Lokacija: Bezdan
Kontakt:

Post napisao Joca » 02 Apr 2007, 23:51

Cime si ispitao trafo kad tvrdis da je ispravan to sto imas visoki napon neznaci da je trafo ispravan ako je ostecenje u sekundaru imaces smanjeni visoki napon i slika obicno dise i tamnija je takodje reaguje na promenu osvetlenja preostaje ti jedino provera visokog napona ili zamena trafoa.

Avatar
SaleSk
___
___
Postovi: 933
Pridružen: 04 Nov 2006, 21:08
Location: Skopje
Warranty service: Siemens, Konica Minolta, Kodak, B Braun, Dade Behring, Johnson & Johnson, Drew, TerumoBCT
Kontakt:

Post napisao SaleSk » 02 Apr 2007, 23:54

Joca je napisao:Cime si ispitao trafo kad tvrdis da je ispravan to sto imas visoki napon neznaci da je trafo ispravan ako je ostecenje u sekundaru imaces smanjeni visoki napon i slika obicno dise i tamnija je takodje reaguje na promenu osvetlenja preostaje ti jedino provera visokog napona ili zamena trafoa.
U potpunosti se slazem kolega sa tobom...jedino ako si taj trafo ubacio na Tv-u koj ne pumpa sliku....pa da si siguran da je 100 posto ispravan....a za merenje visokog napona postoji specijalna sonda koja se steka na obican instrument :D
Dusevni bolesnik nikada ne napada bez razloga. U tome se razlikuje od normalnih ljudi.

katicbranko
___
___
Postovi: 369
Pridružen: 03 Okt 2006, 22:07
Lokacija: Sabac

Post napisao katicbranko » 03 Apr 2007, 00:09

ubacivao sam drugi ispravan trafo

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20528
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Post napisao fanzo » 03 Apr 2007, 06:23

Slika može da diše u svim pravcima samo zbog visokog napona.

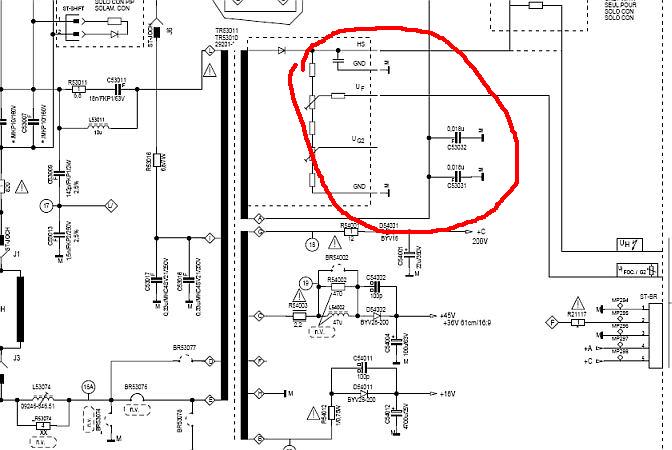

Ne može zbog napajanja , jer prilikom povećanja napajanja slika se samo širi u pravcu istok/zapad , kvar u o/w isto može slične simptome da napravi , HIS stepen isto tako...znači ostaje samo visokinapon. Ako kažeš da si fbt definitivno isprobao...po meni problem je tu negde u crvenom...možda čak i spojevi kablova u fbt da varniče.
Prilog
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

katicbranko
___
___
Postovi: 369
Pridružen: 03 Okt 2006, 22:07
Lokacija: Sabac

Post napisao katicbranko » 03 Apr 2007, 09:57

Ja vise ne znam sta da merim i menjam.Sve sam premerio i zamenio.Ono sto sam primetio je da u trenutku disana slike dolazi do srazmerne promene naponske amplitude na pinovima trafoa,sto verovatno govori da nije problem u kaskadnom delu v.n.t vec je problem moze da bude u samom napajanju ili u horizontalnom izlaznom stepenu.Iz nekog razloga mi i ostvest ne radi tj.malo radi malo ne.Kad prespojim diodu u diodnom modulatoru slika se naravno rasiri skroz ali i dalje dise!

Avatar
BD-electronic
gx
gx
Postovi: 1999
Pridružen: 10 Avg 2006, 10:54
Location: N.Travnik BiH-SFRJ
Warranty service: LG,Elit,Morgans,Verso,Elta,Qteck
Contact person: Dejan
Phone number: 0038730793402
Specialty: tv-multimedia
Kontakt:

Post napisao BD-electronic » 03 Apr 2007, 17:49

Ja se opet vraćam na pitanje jesi li provjerio sve elkose u sekundaru mreže i oko vn trafoa :?: :?: :?:Ja sam 100% imao problem da slika diše i da je bilo do elka ali nažalost nisam zapisao taj kvar i koji je tv i koji elko :oops:

Joca
___
___
Postovi: 531
Pridružen: 09 Okt 2006, 14:39
Location: Bezdan
Contact person: Jovica
Specialty: tv
Lokacija: Bezdan
Kontakt:

Post napisao Joca » 03 Apr 2007, 20:02

Proveri VN kabel ako ga nisi menjao u ovom mislim da imas otpornik u njemu a unekim cak i vn kondenzator

katicbranko
___
___
Postovi: 369
Pridružen: 03 Okt 2006, 22:07
Lokacija: Sabac

Post napisao katicbranko » 03 Apr 2007, 21:53

Proban i kabal!

Avatar
Vojvoda
____
____
Postovi: 3369
Pridružen: 17 Dec 2006, 22:14
Location: Srbija
Contact person: Mirko
Specialty: tv-multimedia
Lokacija: Beograd, Karaburma

Post napisao Vojvoda » 03 Apr 2007, 22:06

Da li si 100% siguran da je ekran OK jer po svemu sudeći kad ekran osvetljavaš on povuče dosta struje i optereti FBT malko više no što treba.
Pada mi još nešto na pamet. Kakvi su ti elkosi u sekundaru FBT a naročito onaj na 200V. Da li si probao da VN kabal skineš sa ekrana i da onda zezaš G2 i pratiš da li se naponi koje si primetio da dišu menjaju i u ovoj situaciji?
Budženje je majka zanata.
Ko dobro budži, bolje pare uzima.
