SHARP 70GS61S sasija GA10 Ost-West

[momirko]

FIRMA. SHARP
MODEL:70GS61S
CHASSIS(oznaka šasije):GA10
PCB(oznake na štampanoj ploči):
MCU(procesor):VCT 3811A
EEPROM:24C08
VERTIKALA: Fet
AUDIO:MSP 3400
VIDEO:
SMPS (mreža): SMD
FBT (vn trafo):F2074
TUNER:
KVAR: OST-WEST regulacija
OPIS KVARA:Šarp sasija GA10 model 70GS61S, bio je u pitanju hor.izlaz BUH 515D, i mreža, to je odradjeno sada ima sliku ali OstWest se neda podešavati slika je sa obe strane uvučena ima trbuh sa unutrašnje strane u serv.meniju prima komande ali ne utiče na podešavanje OW, ostala podesavanja Ok.
Proverio sve parametre naponski i oscilog. sve je ok, menjao sam ic 2xop 4588, fet irf 640, sve blokove oko HIS,a .zavojnicu, Od smd mislim na transistore i diode nista nisam menjao već sam na hladno proveravao na naznačene vrednosti ništa nisam mogao uočiti da je neispravno. Oscilogrami 14 i 15 su pravilnog oblika i naponske velicine naponi +13 -13 +5v u delu OW su u redu.
Kako se radi o retkoj i dosta složenoj sasiji svako iskustvo i predlog dobro bi došao . Unapred se zahvaljujem kolegama..

[zoranjag]

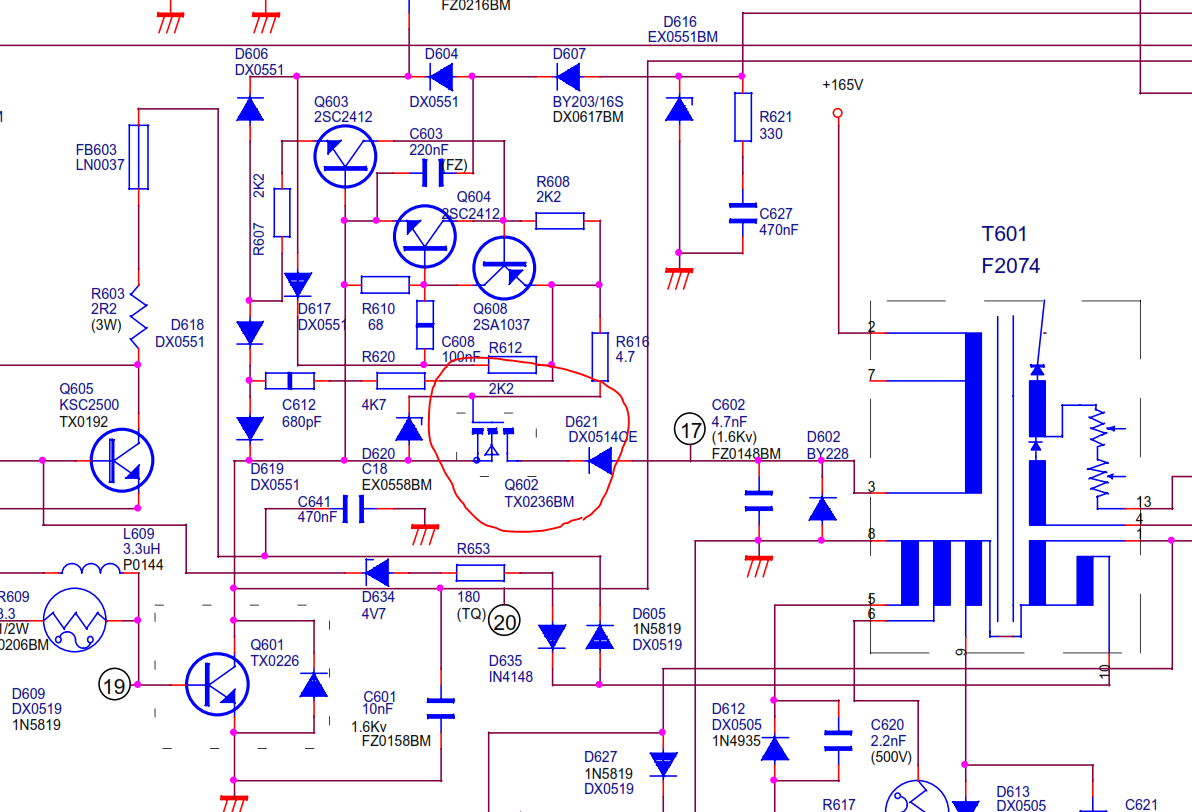

TX0236BM proveriti

[virtual]

Imao sam taj problem bio je kondenzator C607 470nF/250V i otpornik R624 33 om.
