Beko NR21B9T44 TXS Sasija12.6 Ima samo grafika *RESENO*

[stojkePN]

FIRMA: Beko
MODEL: NR21B9T44 TXS
CHASSIS(oznaka šasije): 12.6
PCB(oznake na štampanoj ploči): G99.190-03 12.6 21"P BG TX 2HP NTSC NV21HR B
MCU(procesor): MICRONAS SDA5535A049
EEPROM: 24C04N
VERTIKALA:
AUDIO: TDA7056AT
VIDEO: NN5099K Panasonic
SMPS (mreža): TDA16846P
FBT (vn trafo): F29 02 11421816B B05 058013-EL6
TUNER: UV1316/A
KVAR: Nema sliku i ton ima grafiku(Pr, Volume, MENU. Nema Teletex).

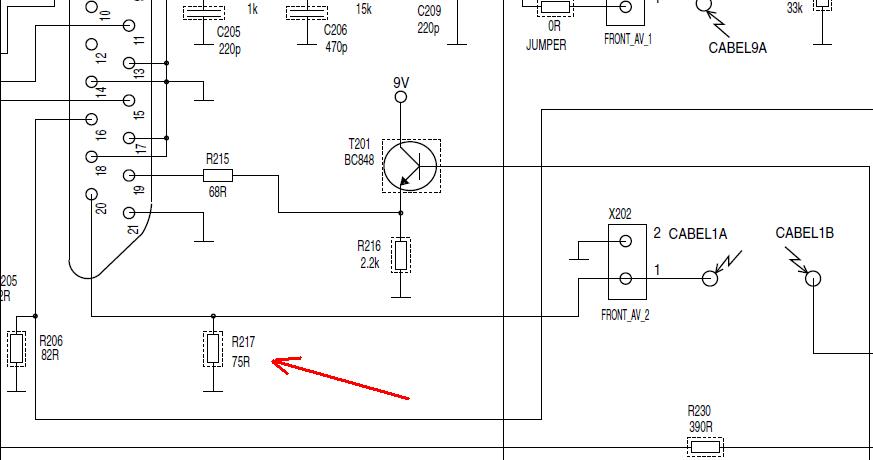

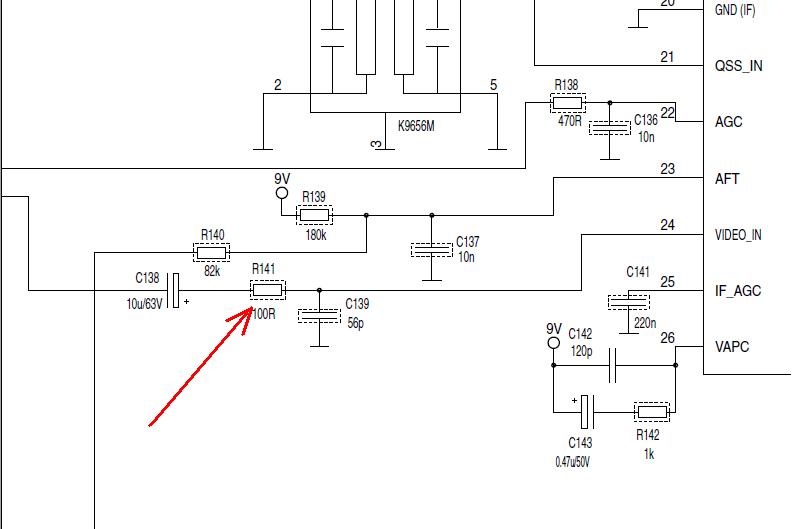

OPIS KVARA: Kvar se desio tako sto su ukucani popravljali el. sporet pa je sklopka izbacila par puta. Tv je preko scart-a bio povezan na komp. u trenutku kvara tv i komp su bilu ugaseni. Na komp. je izgorela graficka kartica i to onako fino popucali vodovi na S-video izlazu. Tv su mogli da upale normalno ali nema nista od kanala i sve je crno i nema tona osim sto ima grafika kad se listaju kanali i kad se ulazi u MENU. Kad sam otvorio TV pukao je jedan vod sa scarta i nasao sam da su izgorela 2 SMD otpora. R141 (100ohm), R217 (75ohm). Zamenio sam otpore i nastavio prekinut vod ali nista nisam dobio kao rezultat. Premerio sam sve napone na procesoru,video procesoru, tjuneru, eepromu i svi naponi su prisutni i u granici normale. Prekontrolisao sam SMD tranzistore i SMD otpore sa donje strane ploce ali sve je dobro. Probao sam i sa zamenom dampa ali nista se ne desava. Dovodio sam video signal na scrat sa DVD-a ali nista nema. Pokusao sam sa trazenjem kanala ali se ne zaustavlja. Nema ni teleteksta. Sto se tice grafike u MENU je sve normalno i moze da se pristupa. Sumljive kontakte sam prelemio.
Ima li neko ideju sta dalje. Meni lici na da nesto nije u redu sa video procesorom NN5099K.

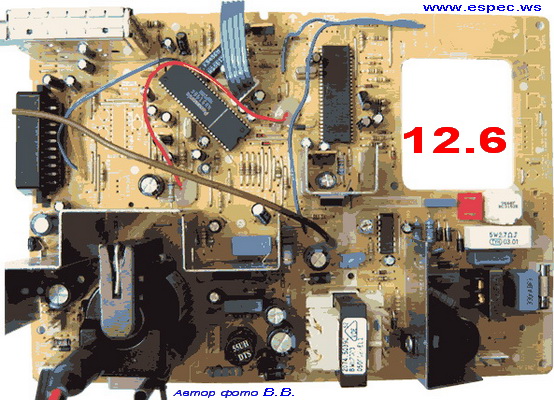

Podaci o 12.6 sasiji

Kod: Označi sve

http://monitor.espec.ws/section1/topic111569.html

Sema

Kod: Označi sve

http://www.datafilehost.com/download-c4f28859.html

[Borce Vasilev]

Ako si sve provjerio kao sto si opisao onda zamjeni videoprocesor.

[toce]

Za pocetak zameni NN5099K pa onda ako nece idemo dalje.

[stojkePN]

I ja sumnjam na njega. A nema ga u prodaji... videcu ako uspem da ga iskopam ili da postavim temu u oglasima.

[Stolle]

Mislim da ne moraš staviti baš njega. Pogledaj datasheet-ove, šta koji koje standarde podržava. NN5198K?

[micot]

NN5099K menja se sa sa NN5198,ja sam slican problem ima sa tim procesorom,nije rasio scart,zamenom je sve bilo ok

[stojkePN]

NN5099 i NN5198 sam jedino uspeo da nadjem da ima Aswo. Ako neko zna ko ga ima u ponudi neka kaze ili ako neko ima polovan a ispravan da proda. Ne ceka mi se 2 nedelje ako ne i vise da stigne iz Aswo... mada ako nema drugog resenja cekanje ne gine.
Malo pre sam bio do kolege i pricali i ovakav procesor je i on trazio. Usput dosli smo do moguceg uzroka kvara. Predpostavka je to sto su se TV i komp nalazili na razlicitim fazama pa usled drndanja sklopke doslo je do razlike u potencijalima ili cega vec i nastao je kvar. Da su uredjaji na razlicitim fazama potvrdio je i vlasnik jer je iz trofaznog stekera racvao na 2 produzna kabla ralicite faze.

[stojkePN]

Zamenio sam NN5099K sa istom oznakom. Dobio sam sneg i teletekst. Ali nema horizontalne sinhronizacije. Na teletekstu je sve ok i citljiv je bez problema ali na kanalu nema sinhronizacije. Probao sam da vratim stari damp ali isto se desava. Videcu da malo prekontrolisem elektrolite oko video procesora i procesora ponovo. Nadam se da nije problem u novom video procesoru. Doveo sam video signal sa DVD-a na scart i takodje nema sinhronizacije.

[stojkePN]

Evo sve sam zivo isproveravao i sve elektrolite zamenio. Na kraju se ipak ispostavilo ono cega sam se plasio a to je da ne valja video procesor koji sam kupio Pa majku mu zar sam ja jedini magnet za sra*a. Samo ga predjem duvaljkom on proradi i onda samo malo po sredini naspricam ledol sprej i on izgubi sinhronizaciju... probao sam 10-tak puta i uvek se desava isto. Ma da covek popiz*i

Skoro sam u MG kupovao BU2525AX i sve ih pogorim i sve sam redom izmenjao i na kraju se ispostavi da ipak ne valjaju tranzistori... narucim u drugoj firmi ubacim radi bez problema. Ma neka ide do djavola

[Borce Vasilev]

Vise nemozes biti siguran ni u novim delovima i komponenete prodaje se razna sr**ja.Ali sta cemo to je to....

[Majstor Duja]

a to je da ne valja video procesor koji sam kupio Pa majku mu zar sam ja jedini magnet za sra*a. Samo ga predjem duvaljkom on proradi i onda samo malo po sredini naspricam ledol sprej i on izgubi sinhronizaciju... probao sam 10-tak puta i uvek se desava isto.

Da li je kupljen u ASWO-u ili negde drugde? Pitam da se i ostali ne zajebu...

[stojkePN]

Kupljen je kod Dragana, Beograd, Sindjeliceva. Videcu da ga kontaktiram u ponedeljak ako hoce da zameni ako ne potraga se nastavlja.

[stojkePN]

Dragan je ispao fer i poslao drugi procesor. Zamenio sam i sve radi bez problema. RESENO
