ROWA 1427 - Nema fokus [REŠENO]

[msolajic]

FIRMA: ROWA
MODEL: 1427
CHASSIS(oznaka šasije): M35
PCB(oznake na štampanoj ploči): 40-021181-MAG1X
MCU(procesor): VCT3831A TCL-M35V04-MN TL03
EEPROM: 24C16
VERTIKALA: TDA8172
AUDIO:
VIDEO:
SMPS (mreža): MC44608
FBT (vn trafo): BSC 25-0291E
TUNER: TCL79107B5B3
KVAR: Nema fokus ekrana
OPIS KVARA: Fokus ekrana se izgubio, bledo šarena fleka vidljiva pri dnu ekrana. Kada se šteluje trimer za fokus na FBT samo se blago menja osvetljenost ekrana.
Šasija probana sa drugim 100% ispravnim ekranom, ista situacija.
C405 nabubrio, mada po shemi on nema veze sa fokusom već pegla napon za audio pojačalo.
Menjati VN trafo ili nešto drugo?

[nec]

A cokla (u kakvom je stanju)?

[msolajic]

Cokla deluje OK, mada je nisam premeravao.
Zameniću sa drugom sa ispravnog TV-a pa javljam.

[alexa_pg]

Valjalo bi da postavis sliku da vidimo kako izgleda kvar.
Moguce je da je u pitanju kvar u vertikalnom stepenu a samo izgleda da je u pitanju fokus.

[msolajic]

Nema problema, postaviću do uveče sliku.

[alexa_pg]

U medjuvremenu provjeri napajanje kola u vert. stepenu. Nije na odmet.

[emem]

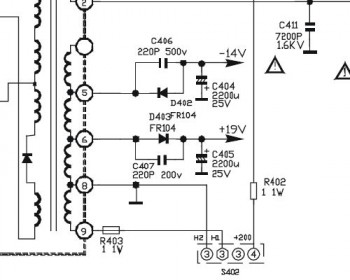

Dali je ovo slična šasija? 40-021181-MAG1X ?

[msolajic]

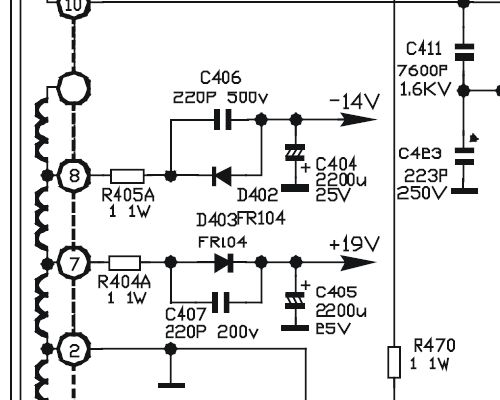

Prvo ću sebe da ispravim, kondenzator C405 je u pozitivnom napajanju vertikale, nisam pažljivo gledao šemu.

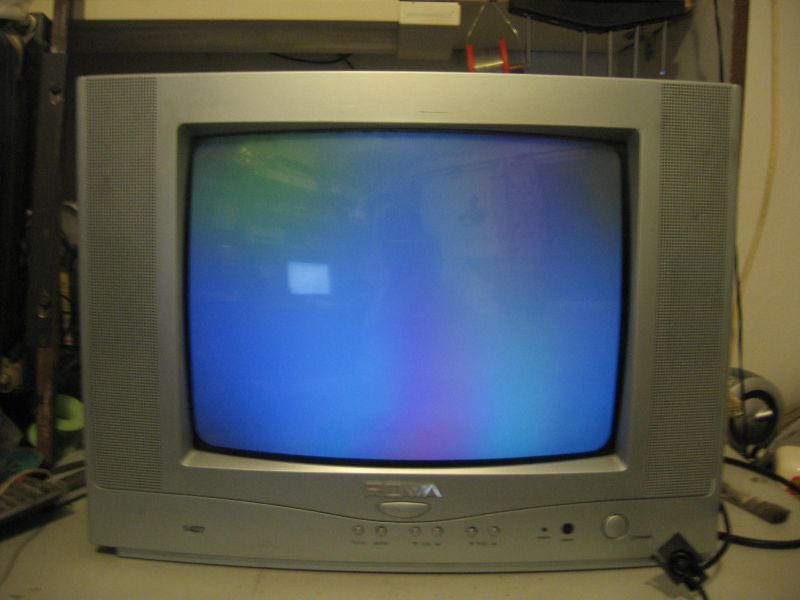

Dalje, kako je Alexa-pg tražio, postavljam sliku, i pretpostavljam da je u pravu za vertikalu. Premerio san napone na vertikali. -14v na pinu 4 je -12,3v a na pinu 2 gde bi trebalo biti +19v imam -11,5v
Zamenio sam taj nabubreli kondenzator, ponovo je nabubrio samo par sekundi posle prelaska iz standby na aktivni režim. Zbog tog negativnog napona na mestu pozitivnog verovatno i elko nabubri. Proverio sam diode D402 i D403 multimetrom, deluju mi OK.
@Emem, šasija ima istu oznaku. Sad primetih, u prvi post sam pogrešno upisao... Ispraviću i to.

[ivica-servis]

Premerio san napone na vertikali. -14v na pinu 4 je -12,3v a na pinu 2 gde bi trebalo biti +19v imam -11,5v

sta obara napone?mozda ic-kolo vertikale,imao sam kod nekih televizora da dioda za napajanje ic-kola poveca otpor i umesto +15 daje +12v,da nije to tvoj problem?

[msolajic]

Nešto mi je čudno da baš toliko obara, sa +19v na -11,5... :)

[milan]

Po tome sto pises tebi nedostaje 19v za rad vertikale.
Zameni te elemente od trafoa do elka C405, a mozda je i trafo u prekidu ili nevalja.

[alexa_pg]

Kondenzator C405 ti se naduje poslije par sekundi zato sto je pogresan polaritet. Neko je prije tebe ili si ti slucajno okrenuo diodu naopako.
Moguce je da je i izvod 6 na VN trafou u prekidu ili je stampa pukla izmedju diode i trafoa.

Da ti ne bi stradalo IC, otkaci otpornike R323 i R322 preko kojih se napaja IC i tada mjeri napone na C404 i C405

[toce]

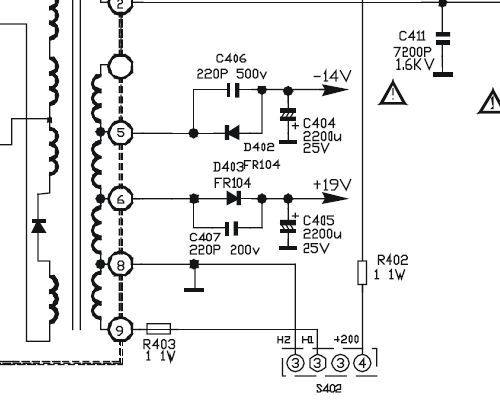

Zameni TDA8172 i ove elemente sa slike osim C407 i mora da radi.

[KASA1]

Jesi li provjerio da li je dioda D403 ispravno okrenuta? Ako je, odspoji Pin 2 čipa (kao što alexa kaže) pa vidi što se događa s +19V.

[IvicaVS]

Diodu D403 menjati obavezno bez merenja, a najverovatnije i ic vertikale.

[msolajic]

A da li za D403 moze da se stavi 1N4007, kako su mi u prodavnici rekli to je zamena za FR104? Ako ne, koja dioda moze da ide umesto FR104?

[toce]

Pa imas Datasheet pogledaj kakva dijoda je i nadji neku zamenu.

[stojkePN]

FR104 BY126,BY127,BY 226,BY227,1N4004,1N4005,1N4006,1N4007

[emem]

FR104 BY126,BY127,BY 226,BY227,1N4004,1N4005,1N4006,1N4007

NE !
Ali nije tam problem
http://ftp.qrz.ru/pub/hamradio/schemes/ ... -1559m.pdf

[stojkePN]

Eca vrt 2009 pise da su ovo zamene. Cak i online katalozi u prodavnicama nude kao zamenu 1N1007. Mada gledajuci sad podatke ovo je brza dioda brza od ovih zamena.
