TV VESTEL Chassis 11AK30A4 & 11AK30A14 - BU808

Post napisao cacko85 » 25 svi 2009, 01:31

Znaci radi se za ovi VESTEL-ovi shasii, da ne nabroujem lista na delovi u njemu radi to sta ni se radi za neki konkretan model na TV a i svima SERVISERI znaju sta ima u njima.
Radi su za onaj darling BU808 koj STALNO zeza od vreme na vreme :m:
TV radi nekolkiko meseca 4-5-6 nekat i vise i ondak opet isti kvar :m: BU808
Prvi kvar na ovi shasii najcestije se desavaju radi hladni lem na konektor na otklonsku kada se odlemi jedni pin t.e. otklonska i BU u vazduh i BU puff lolzi to je prvi kvar kod ovi modeli i najcestij (bar kod meni)
E sad kad zamenis svima elkosu u mrezu prim, na B+, secundar, u horizontali svima elkosi a tu spadaju i oni elkosi na pobudni tranzisotr Q601,i na +200V
menis blokovi, buster preletujes SVE i kad turis novi BU greje kao resho, turis mu jos dodatni hljadnak i radi nekoliko meseca puff - opet isto.
Dal razlog za to sta on gori je nivni kvalitet (dur i proizvedac ne mu pisuje na njemu ne mu se zna ni mamu ni tatu) ili elkosi isparuji ili je nesta drugo sta ti ja znam neki fabrcki razlog konstrukcije itn... FBT ili opet nas zezaju kineze (a i dobavuvaci) sa nivni komponentama.
Cestije se desava i EEPROM da se reprogramise kad se desi ovaj kvar.
Dal neko zna vise i zeli da spodeli ili guracemo opet nekoliko meseca lolzi
:pivopije:
www.facebook.com/slavceelectronics

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Imaš rešenje samo treba da proradi "pretraga"

Post napisao tom » 25 svi 2009, 01:46

Pretraga (napiši 808 )i rešenje je tu...
http://www.fanzo.org/forum/viewtopic.php?p=70794#p70794
TOME

Avatar
cacko85
gx
gx
Postovi: 1746
Pridružen: 03 Dec 2008, 17:51
Location: Macedonia
Contact person: Slavche
Specialty: tv-multimedia
Lokacija: Sveti Nikole
Kontakt:

Re: Chassis 11AK30A4 & A14

Post napisao cacko85 » 25 svi 2009, 02:16

cacko85 je napisao: ...a tu spadaju i oni elkosi na pobudni tranzisotr Q601,i na +200V ...
Tome na to sam i ja mislio kao sta sam rekao redovno menjam svi elkosi okoliko BU808 (ukljucuju i C613) ali cudi me to sta puno greje i po nekoliko meseca opet crkne.
Dal razlog su ti blokovi od 11nF i 7n5 koi si opisani u drugi teme :oklagija
Ili po nekoliko meseca opet elektrolit 10mf opet isusi pa se to desi na instrument elkosi po nekoliko meseca pokazuju ispravni.
Ne me cudi da razlog je taj (C613) nego samo hteo da cujem drugi mishljena t.e. iskustva na drugih serviseri za ovu shasiju - nesto posebno nego C613 :mrgreen:
www.facebook.com/slavceelectronics

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Chassis 11AK30A4 & A14

Post napisao tom » 25 svi 2009, 02:34

Ja sam počeo da stavljam na mestu C613 elko 47mf 105* i za sada nemam problema :?
TOME

Avatar
cacko85
gx
gx
Postovi: 1746
Pridružen: 03 Dec 2008, 17:51
Location: Macedonia
Contact person: Slavche
Specialty: tv-multimedia
Lokacija: Sveti Nikole
Kontakt:

Re: Chassis 11AK30A4 & A14

Post napisao cacko85 » 25 svi 2009, 02:46

Cudni stvari se dogagjaju po nekat... lolzi
E tako kad su stedile na materijal ni su ugradzile mali transformator za pobudi (spregu) nego su se odlucile za kineski elkosi lolzi lolzi lolzi
Probacu i ja sa 47mf videcemo sta ce bude :shock: :komp:
:pivopije:
www.facebook.com/slavceelectronics

Avatar
Majstor Duja
Neaktivan
Postovi: 3136
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: Chassis 11AK30A4 & A14

Post napisao Majstor Duja » 25 svi 2009, 10:38

Los kvalitet BU808 je cest problem...
Rule #1 "Always stand for what you believe, even if it means standing alone."

Avatar
chellawy
gx
gx
Postovi: 3186
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Re: Chassis 11AK30A4 & A14

Post napisao chellawy » 25 svi 2009, 12:36

sto se tice C613
na stotine sam ih vec radio i uvek bi stavljao 10/100 i ni jedan se nije vratio :pivopije:
Kompletna ponuda rezervnih delova koja će biti veoma ažurirana u narednih dve ,dve i po godine :)
https://www.kupindo.com/Clan/chellawy/SpisakPredmeta

Avatar
vlatkocopa
gx
gx
Postovi: 3030
Pridružen: 04 Jun 2008, 22:41
Location: Makedonija-Kumanovo
Contact person: Vlado
Phone number: 0038931420808
Specialty: tv

Re: Chassis 11AK30A4 & A14

Post napisao vlatkocopa » 25 svi 2009, 14:18

Bas sam danas imao jedan Vivax,10mikro/100v kao sto rece kolega i sibaaaj.... :lala:
Mada na ovome mi se (bar mi tako izgleda)grejao malo vise BU,pa mu opicim jos jedan manji hladnjak(usrafim sa malo duzim srafom)i sve je ok.... :mrgreen:
Za sjaj u očima, rumenilo u licu i lepršav hod - koristite kozmetiku -Šljivovica a moze i domaca jabukovaca ..:))

Avatar
vlatkocopa
gx
gx
Postovi: 3030
Pridružen: 04 Jun 2008, 22:41
Location: Makedonija-Kumanovo
Contact person: Vlado
Phone number: 0038931420808
Specialty: tv

Re: Chassis 11AK30A4 & A14

Post napisao vlatkocopa » 25 svi 2009, 14:24

...Zamalo da zaboravim...Jel se desilo nekom da dok proverava kolko greje BU808,slicajno prstom premosti i hladnjak od mreze(posto su jako blizu)..... :shock: :shock: :shock:
Uhhh...jos nosim mali oziljak na prstu.... :m: :m: :m:
Pozz :pivopije:
Za sjaj u očima, rumenilo u licu i lepršav hod - koristite kozmetiku -Šljivovica a moze i domaca jabukovaca ..:))

Avatar
cacko85
gx
gx
Postovi: 1746
Pridružen: 03 Dec 2008, 17:51
Location: Macedonia
Contact person: Slavche
Specialty: tv-multimedia
Lokacija: Sveti Nikole
Kontakt:

Re: Chassis 11AK30A4 & A14

Post napisao cacko85 » 25 svi 2009, 15:10

Majstor Duja je napisao:Los kvalitet BU808 je cest problem...
Upravo najvise mislim i ja na to Dujo, pred godinu dana imamo sam neki rashodovanu shasiju (ne mi teknuje od koi TV) i u nju imao je 808-cu original ST mislim i kad sam ugradzio novi BU koi su mi upravo sigli puno su grejali a ovu je radila super bar 10-15 stjepeni malo.
A sto se tice elosi uvek stajem 10/160 ali ... :oklagija sta da se radi china
:pivopije:
www.facebook.com/slavceelectronics

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Chassis 11AK30A4 & A14

Post napisao tom » 25 svi 2009, 15:57

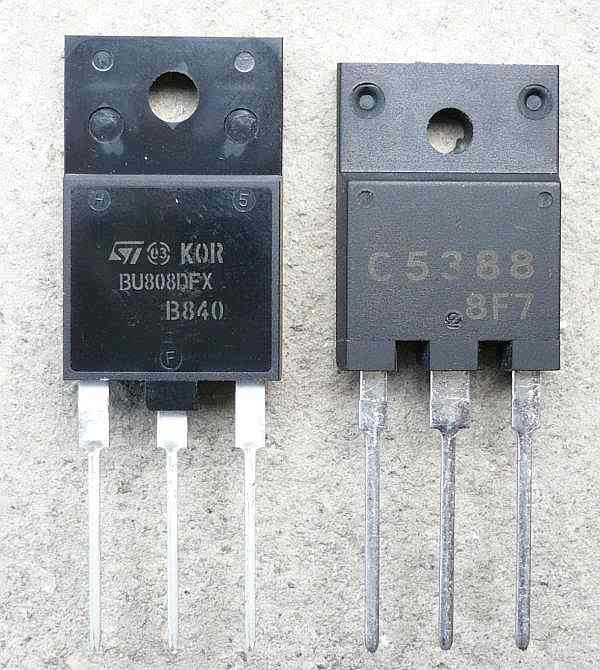

ovi su sigurni 100% i uopste se ne greju ...
Prilog
Darlington
TOME

Avatar
filka
gx
gx
Postovi: 1986
Pridružen: 13 Avg 2006, 10:38
Location: Kavadarci Makedonija
Warranty service: Fuego Grundig LG Beko Samsung
Specialty: tv

Re: Chassis 11AK30A4 & A14

Post napisao filka » 25 svi 2009, 18:32

Uvek stavljam 10mf63V i Dobar BU808DFI ili DFX i nijwe bilo problema a inace na ispravnom tv-u sa dobrim BU temperatura istog je oko 47C.pozzz
-će izginemo ki Mančester

Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: Chassis 11AK30A4 & A14

Post napisao Stolle » 25 svi 2009, 18:54

BU808DFX je odličan,a C5388 je skoro nemoguće naći dobar,barem ovde.To je prebrušeni neki, ko zna koji tranzistor.
"29 poslednjih dana u mesecu je najteže"

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Chassis 11AK30A4 & A14

Post napisao tom » 25 svi 2009, 19:18

Ovaj C5388 isproban i radi odlicno...
TOME

Avatar
cacko85
gx
gx
Postovi: 1746
Pridružen: 03 Dec 2008, 17:51
Location: Macedonia
Contact person: Slavche
Specialty: tv-multimedia
Lokacija: Sveti Nikole
Kontakt:

Re: Chassis 11AK30A4 & A14

Post napisao cacko85 » 25 svi 2009, 20:13

tom je napisao:Ovaj C5388 isproban i radi odlicno...
Tome od kde si nabavio ovi?
Ako su od Bitola da ne kazem od kde, teshko da se ne greju.
Da ponekat ima i po neka dobra serija ali ... :oklagija
:pivopije:
www.facebook.com/slavceelectronics

Avatar
kisko
Preminuo
Postovi: 2054
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: Chassis 11AK30A4 & A14

Post napisao kisko » 25 svi 2009, 20:22

Ja u Sprintu uzimam Philips BU808DF mada imaju ST BU808DFI koji je duplo jeftiniji bas iz gore pomenutih razloga(grejanja i pouzdanosti),bar je tako bilo pri poslednjoj nabavci bu808,videcu sta cu zateci sledeci put :roll:
uvek ima nesto interesantno

Avatar
Srečko
_
_
Postovi: 137
Pridružen: 14 Jun 2007, 12:33
Lokacija: Slovenija

Re: Chassis 11AK30A4 & A14

Post napisao Srečko » 25 svi 2009, 20:22

Stavi i C645 100uF 25V kojega original nema a ima mesta za njega. :pivopije:
Ja sam to uradio na nekim Gorenjevim Tv sa istom šasijom. :lala:

LP Srečko
Samouk

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Chassis 11AK30A4 & A14

Post napisao tom » 25 svi 2009, 21:23

....Ako su od Bitola ...jeste odatle su... ...da ne kazem od kde... BU808DFX od jednog a C5388 od drugog dobavljača, isto Bitola... teshko da se ne greju...ne greju se imam već više komada postavljeno...Da ponekat ima i po neka dobra serija ali ... Da pnekad ima i ova je dobra serija

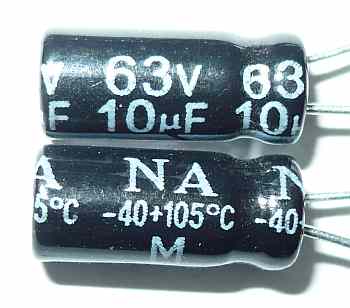

A što se tiće kondezatora probajte staviti od ove pa ima da psujete posle dva-tri meseca...
Prilog
elko 10mf loš kvalitet...
TOME

Avatar
spagagz
gx
gx
Postovi: 1526
Pridružen: 29 Dec 2008, 21:47
Location: Gorazde BiH
Contact person: Nedeljko
Specialty: tv-multimedia

Re: Chassis 11AK30A4 & A14

Post napisao spagagz » 25 svi 2009, 22:13

Slazem se sa Tomom,stavljao sam x puta 10mf25v,ali ne kineske i nikad nisam imao problem. :tooo:

ivan-orion
gx
gx
Postovi: 186
Pridružen: 24 Apr 2009, 19:00
Location: prilep
Contact person: ivan angeleski
Specialty: tv
Kontakt:

Re: Chassis 11AK30A4 & A14

Post napisao ivan-orion » 25 svi 2009, 22:56

do sada nikad nisam imao problema sa BU 808 DFX, a el.10m-obavezno oni plavi korejski, (nabavljeno iz Bitola),
